有会画螺杆机转子型线的兄弟们？

力学研究所 · 发表于 2012-4-26 22:50:46

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由力学研究所于 2012-4-27 18:29 编辑

我测绘了我们螺杆机的阴转子和阳转子，可惜螺杆的型线没办法测绘。不知道有没高手能按着我给定的圆柱外形尺寸切割一对螺杆转子，型线任意，当然，必须符合实际的螺杆啮合型线，我想到时候做动画用，谢谢。

我的版本是2012。

要求螺杆机阳转子是4个齿，阴转子6个齿。

力学研究所 · 发表于 2012-4-26 22:51:35

附件忘了传了，填上。

转子.zip (339.43 KB, 下载次数: 70)

802210 · 发表于 2012-4-27 08:24:38

提示: 作者被禁止或删除内容自动屏蔽

erjsi · 发表于 2012-4-27 15:57:38

等待高手来解答，学习中，

力学研究所 · 发表于 2012-4-27 18:31:25

自己顶上去吧。都快沉了，希望高手能看到。

力学研究所 · 发表于 2012-5-7 23:48:24

难道螺杆压缩机转子这么难画吗，我觉得主要点是那个断面的轮廓曲线，也就是型线，如果有这个数据就好了。

lhl2008 · 发表于 2012-5-8 07:55:42

你这是双螺杆？

lhl2008 · 发表于 2012-5-8 07:59:25

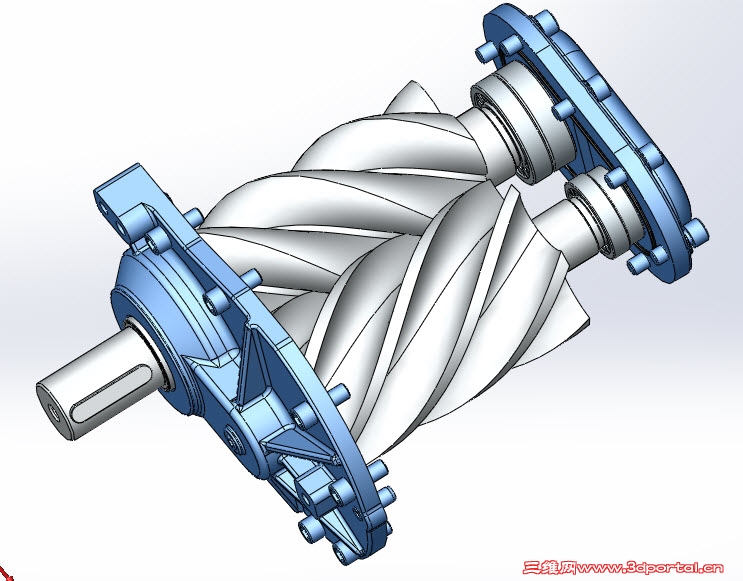

力学研究所 · 发表于 2012-5-8 20:44:17

楼上的哥们，能给说一下思路吗？或者传个源文件学习一下也行，谢谢！

力学研究所 · 发表于 2012-5-10 21:22:30

再次顶起来，难道没有人提供个源文件吗?

syc102 · 发表于 2012-5-11 20:35:56

楼主你至少要提供一些参数吧,照片也行啊,螺杆泵的断面迹型有好多种吧,让别人怎么弄啊?

力学研究所 · 发表于 2012-5-12 23:00:03

我给定了转子直径，螺杆长度，其它的随便。这些参数应该够了。还有齿数也给了，如果我要是知道断面型线形状如何求，这个我自己也做出来了。

力学研究所 · 发表于 2012-5-20 18:12:22

有人说，给张照片，我传一张照片大家看看，能不能照着这样画一对转子，转子外径和螺杆工作长度在我的2楼附件中。

wensn · 发表于 2012-5-21 14:07:19

我也顶一下，望高手早日出现

patent · 发表于 2012-5-21 14:17:40

断面迹型有好多种的，数据不全
