怎么让子装配体在材料明细表中显示为一个零件？

l35609925 · 发表于 2012-4-12 20:29:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教：有一个装配体，是由几个子装配体和零件组成的，在工程图的材料明细表中，子装配体中的每个零件都作为零件出现，我想让子装配体作为一个单独的零件出现，该怎么做？

finedeng@126 · 发表于 2012-4-12 20:53:41

在材料明细表类型中选仅限顶层就不显示了

tangcarlos3d · 发表于 2012-4-12 20:58:43

在pro/e中在BOM中选择平铺(flat)即可。

kevin0985 · 发表于 2012-4-12 21:10:08

还真没试过。

l35609925 · 发表于 2012-4-12 21:12:44

我试验了，选择仅限顶层也不能解决

finedeng@126 · 发表于 2012-4-12 21:30:43

你用的是solidworks不？

l35609925 · 发表于 2012-4-12 21:33:08

当然，我用的是2012

finedeng@126 · 发表于 2012-4-12 21:37:52

怎么传图片的？我不知道怎么弄图片上去

finedeng@126 · 发表于 2012-4-12 21:50:01

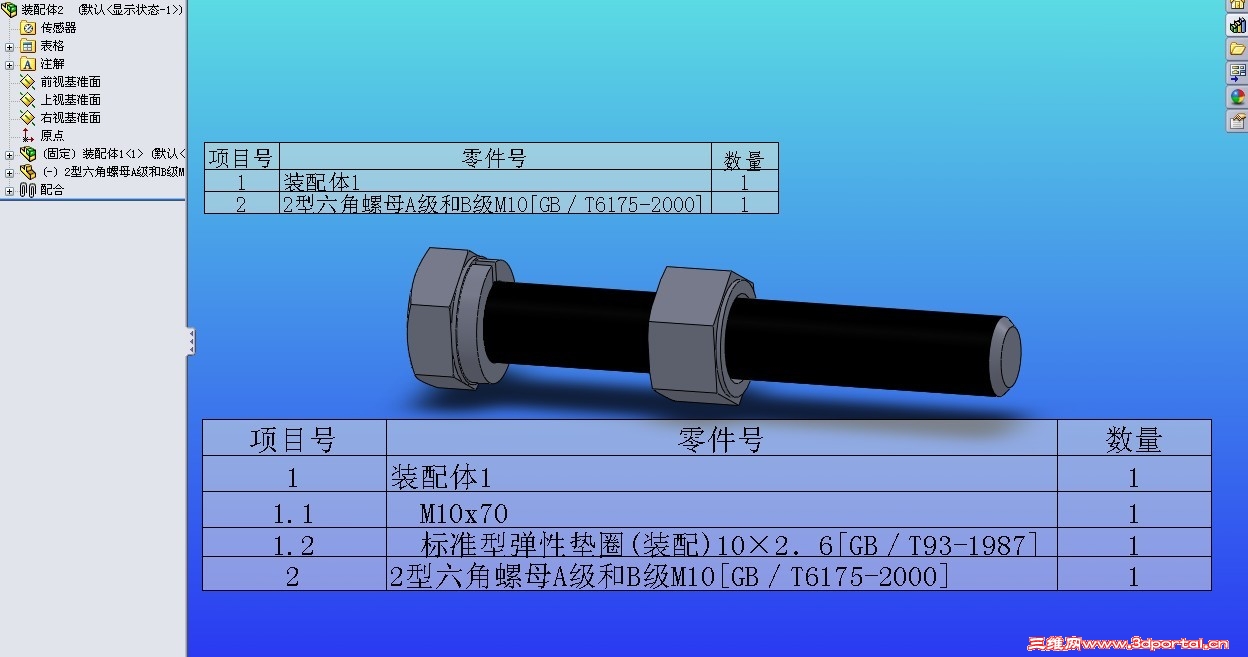

看看，两种结果不一样

NC@jiang@nan · 发表于 2012-4-13 03:21:18

我试验了，选择仅限顶层也不能解决3 I+ E! |5 \+ V4 S/ l- n; z- `
l35609925 发表于 2012-4-12 21:12 http://www.3dportal.cn/discuz/images/common/back.gif

如果选了仅限顶层还不行，那就是你软件问题，或者是RP问题了。

baijunge · 发表于 2012-4-13 07:59:11

要重新皗一个表出来
在选属性的时候设置
就会有变化的

希望能帮到楼主~~

liuyong453 · 发表于 2012-4-13 08:03:32

你真想这样搞，你就把装配体另存为一个零件应该是可以的

jq2399 · 发表于 2012-4-13 16:02:52

如果选了仅限顶层还不行,那你先生成表格再标序列号就行了。

sdmdt2008 · 发表于 2012-4-14 09:13:32

本帖最后由 sdmdt2008 于 2012-4-14 09:16 编辑

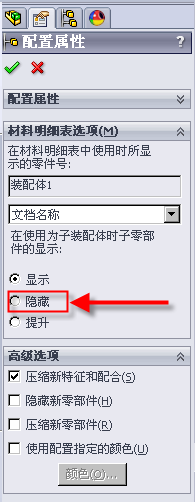

在该装配体的配置--属性中（先点左边的配置，再右键点该装配体配置名称，再点属性）有材料明细表选项，“在使用为子装配体时子零部件的显示”的下面有“显示，隐藏，提升”这3个选项，“显示”则明细表里该装配体下面的零部件都列在表里，“隐藏”则下面的零部件不出现在表里。

Francis · 发表于 2012-4-14 13:07:46

14# sdmdt2008
替樓主感謝樓上解答，悶人學習了，順手貼個圖。

sdmdt2008 · 发表于 2012-4-14 18:23:36

14# sdmdt2008
+ A. x+ a( b2 d& [' `替樓主感謝樓上解答，悶人學習了，順手貼個圖。
}& J% P! k( F2 x! R: _% A$ JFrancis 发表于 2012-4-14 13:07 http://www.3dportal.cn/discuz/images/common/back.gif

荣幸！得到闷大的夸奖！多年前就在icax偷学你的罕见绝技，你不凡的思路让人受益匪浅！

l35609925 · 发表于 2012-4-15 20:32:48

在该装配体的配置--属性中（先点左边的配置，再右键点该装配体配置名称，再点属性）有材料明细表选项，“在使用为子装配体时子零部件的显示”的下面有“显示，隐藏，提升”这3个选项，“显示”则明细表里该装配体下面 ...
% d1 Y$ y8 d9 H; D% f* u5 Tsdmdt2008 发表于 2012-4-14 09:13 http://www.3dportal.cn/discuz/images/common/back.gif

这种方法有效，非常感谢大家的回答

l35609925 · 发表于 2012-4-15 20:34:07

16#风趣幽默，更值得学习，呵呵呵

杀苏 · 发表于 2013-2-2 17:53:49

谢谢 14楼....

我是小宝 · 发表于 2013-2-2 20:32:28

不错的思路，我也想知道。
