90度的剖面图该如何制作？

mml1977 · 发表于 2012-4-8 19:36:36

您需要登录才可以下载或查看，没有帐号？注册

x

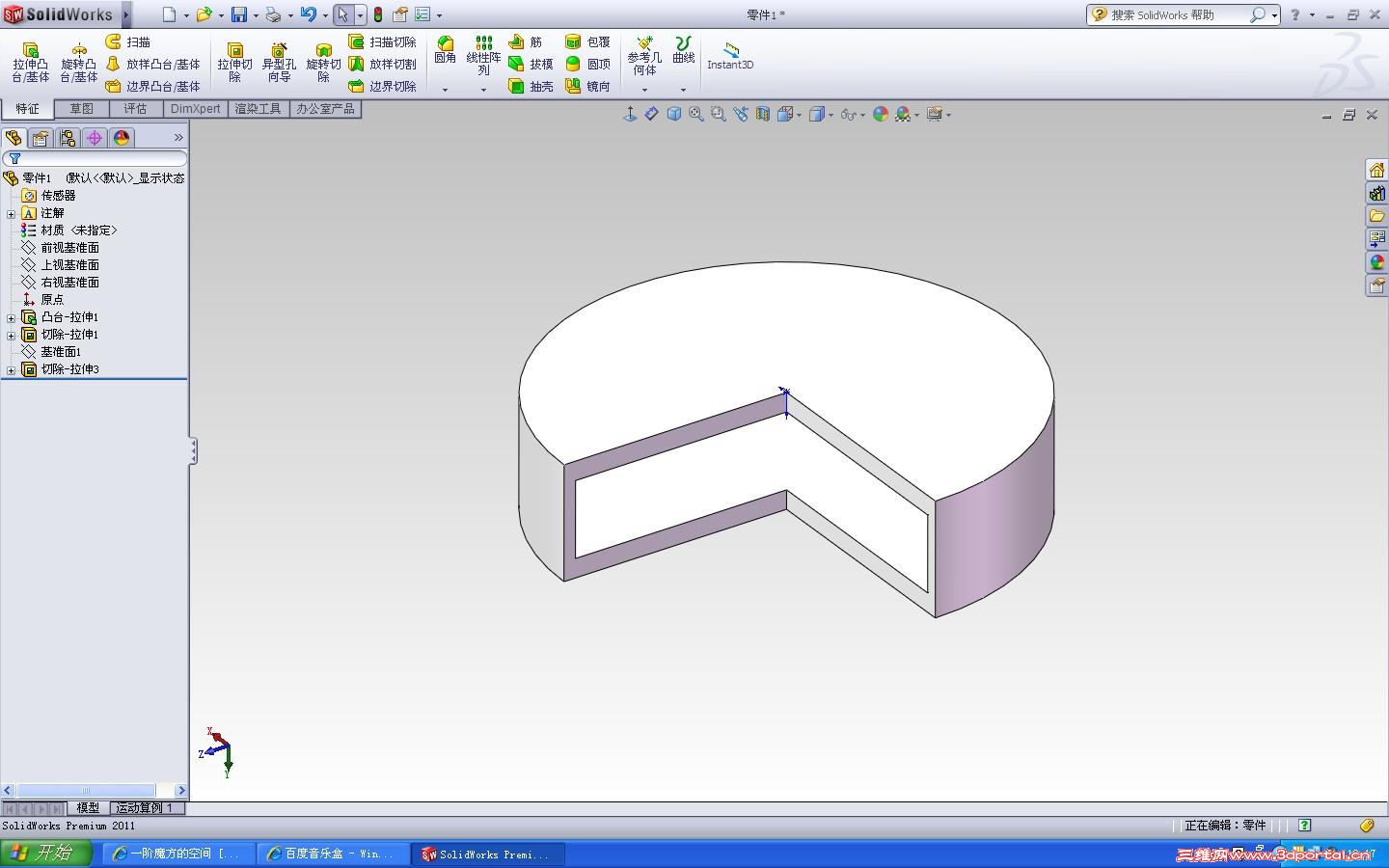

看到一些介绍产品的图片，其中有一种是像图中的90度剖面图。在solidworks中该怎样实现。（把每一个零件都用切除成90度？然后再照一个方向组装起来？）请大家帮忙解决。谢谢！

ugforrest · 发表于 2012-4-8 21:00:13

插入装配体特征----拉伸切除。

mml1977 · 发表于 2012-4-8 21:30:55

我是个新手！有些工具和命令找不到。还是请详细些说明！谢谢啦！

doorist · 发表于 2012-4-8 22:21:35

在装配体图中，选择面，绘制草图，然后用切割实体。

NC@jiang@nan · 发表于 2012-4-8 22:37:11

插入装配体特征----拉伸切除。
2 Y5 d3 p# E1 i. s4 vugforrest 发表于 2012-4-8 21:00 http://www.3dportal.cn/discuz/images/common/back.gif

这个是正解。楼主还是自己在各个工具条里看下呀，不要把饭做熟了还要喂到你嘴嘛

liuyong453 · 发表于 2012-4-9 08:07:55

楼上几位都没说清LZ的想法，LZ在做剖视图时你把模型树那边看完你就懂得选2个剖面做了

erayond · 发表于 2012-4-9 10:05:00

不用单独切除再装配啊，直接在装配体状态下，用切除命令即可。

营口制造 · 发表于 2012-4-9 13:54:15

提示: 作者被禁止或删除内容自动屏蔽

mml1977 · 发表于 2012-4-9 18:11:06

感谢大家的帮助！问题终于解决了。向这些无私奉献的人致敬！有了你们的指点，我等新手会快速的成长起来。谢谢大家！
