草图不同颜色代表什么做含意呢？

kangjiankun · 发表于 2012-3-10 19:44:42

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 kangjiankun 于 2012-3-11 10:28 编辑

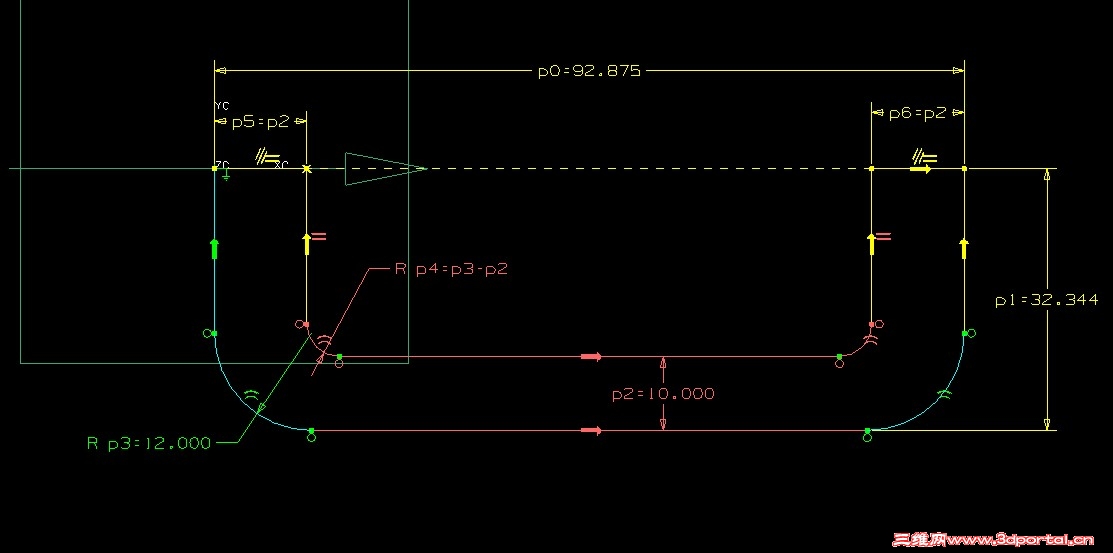

最近在学习UG我用的是NX4。0，在做草图的时候有过多的约束，我知道是用不同的颜色表示出来了可是不知道含意，请各位帮解释一下行吗，谢谢，如图：

还有就是怎么样能够快速的知道哪些约束是多余的哪些是必需的

tangcarlos3d · 发表于 2012-3-10 20:00:23

不同颜色表示几何元素的约束情况：欠约束，过约束，完全约束。图中棕色R2就是过约束。因为它可以由Rp3=12.00和p1=10.000计算得出。所以必须去掉一个尺寸。当欠约束时则必须加上尺寸到完全约束为止。

kangjiankun · 发表于 2012-3-11 10:28:02

谢谢问题解决，

WillWK · 发表于 2012-3-11 11:32:25

代表不同的约束。。。

zjllrbh · 发表于 2012-10-18 15:11:08

草图有个颜色选项，你可以看看

不是故意 · 发表于 2012-10-18 16:57:06

这个颜色代表了约束，然后在提示栏上有提示还有多少未约束等等的信息。
