作为一款高性价比的CAD/CAM软件,中望3D自推出以来就深受广大CAD用户的欢迎。中望3D功能强大,能够实现各种曲面造型,满足CAD用户的各种设计需要。下面我们来分享一下汽车轮毂的绘制过程。 5 \/ ]6 ~( \; F9 C" B3 G
首先进入CAD草图绘制,在XZ平面创建草图,对尺寸进行完全约束。见图一如下: 9 z8 {2 q2 u* n2 q0 B
对草图进行旋转操作,得到实体如图二:
V: H: M6 S% Z6 i3 V9 F, w在XY平面 Z轴方向,向上偏移63距离,创建新基准面。如图三: % g# X8 l! \3 F
: ^8 \7 B& E# C! t 在新创建的平面中绘制草图,绘制第一条圆弧,如图四。 7 A4 S, H s9 @: b: T9 I
绘制第二条圆弧,退出草图,如图五。
/ c* l5 E( D7 Z* m1 S起点为该平面原点,终点为第二条圆弧端点Z轴 距离-10绘制一条直线。(图六)
& L% o& V1 V, w- \直线在“曲线法向”方向进行拉伸生成曲面、圆弧同样进行拉伸成面。(图七)
( Q, B% V2 E1 t; p
3 O, p1 K! X$ Z+ m* s" L8 f9 T4 s. B o: w, n
7 W/ Q8 F X6 ^! E8 ]; e
; H% D u: x1 v I% i) N- C
9 D8 R1 u& y" a# M0 Z1 i5 w' }" `& A
/ K- I; [7 q7 `. c4 P& K. S3 v

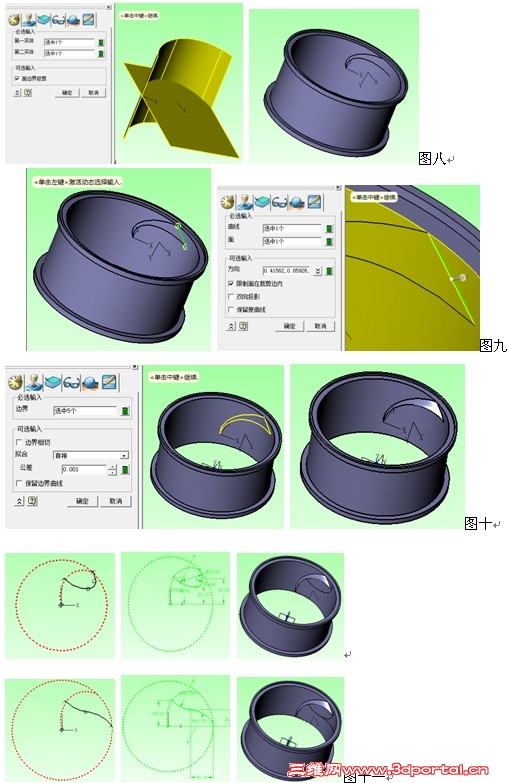

0 ^7 b9 ]$ n( ]6 W8 U1 N, ^线框—“相交曲线”,得到一条相交的空间曲线。如图八: ! P8 p/ E0 _- \' z6 G5 U
创建直线,连接两端点,对直线进行投影。(图九)
- u3 U; m& ^! A7 S选择“曲面”—“N边形面”,得到如图十:
5 K' `) b% }1 f; r/ O6 J再次绘制CAD草图,如下图十一:
# {% f, @* `; J) O4 Z4 s
+ O, j5 I' Q; H
+ S# J% D2 |" J# ~, z7 g" A! z" r# v4 K' U2 m3 N9 B6 ~
对曲面进行阵列,隐藏曲面,如下图十二: : d$ z, {* i2 H! b' L0 U
曲线创建参考点,“工具”—“参考点” 6 I$ E5 Q( H5 k, }- y) g. Y0 f
并投影该参考点得到在曲面上的点,如图十
2 N/ m# { o" Q+ O2 f三: + b- R) x: u: I: g
同样方法得到另一端的参考点,如图十四: , S5 o9 z* X- ]- K' N9 Q; t. }# F/ l0 h
绘制一条直线,起点为“左侧参考点”终点为“右侧参考点”Z轴方向 -1的距离。(图十五)
! b# v' c) K8 }
2 Z% _: ?! y7 j7 W# g# x+ a& _
# i `. z) e" c0 p+ n/ L6 P# E, c. V/ @4 m7 e) {0 G
2 M. A% K3 X7 ~% p' r9 X8 Q: w

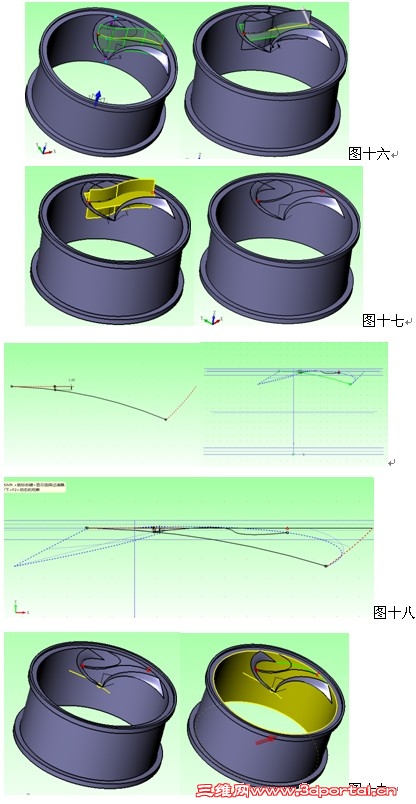

曲线进行Z轴方向拉伸,直线法向拉伸。(图十六)
7 i3 W3 X ^7 X) k9 |4 \对两个拉伸的面进行“相交曲线”得到新曲线。(图十七)
. h: g( {6 ?+ k6 j在YZ平面创建弧线,使其投影在圆形面上,如图十八。 + G$ M7 g+ L4 t. {
退出草图,对该圆弧进行投影,如下图十九:
8 c. H: q( J3 g
$ T! m9 f* d" [. y" Z, f! C* m* z. X! ]
) w5 v3 j% E0 q+ `( v* L- S' L3 m" F: r: \
创建参考点,创建“边界曲线”通过“打断曲线”、“连接曲线”得到所需要的曲线。(图二十)
+ f$ l; `$ y1 a& q/ l7 P7 G; t+ s使用曲面“N边形面”创建曲面。创建新的基准面,偏移距离53。(图二十一)
" p- y9 y% ` _2 |9 [在该平面对需要的曲面进行投影、创建直线、连接曲线、打断曲线”等操作。)(图二十二)
+ ?4 Z8 b/ b. `& w9 V5 K+ L' {- }% w2 I/ @' p% M( [6 F! |. H
1 _ m( R* @+ ], D( Y
" f, {/ C& ]+ A3 G
* c! y/ K$ h3 K- ]5 S+ w
) C7 {% h" s c2 p5 x% y$ U曲面“N边形面”创建曲面。(图二十三)
# V) [3 [$ ^$ O4 A" p封闭的曲面生成实体,对实体进行阵列。(图二十四) & I: K- w d7 ^0 d/ ]" b; m
通过以上操作,对轮毂的主体绘制便完成了,接着绘制沉头孔等特性,得到最终的实体CAD模型。(图二十五) # F3 m2 T; D) w5 \& `) ]
中望3D 2012即将发布,新版本的功能将会更加完善,更加强大,更能满足你的需求,助你提升CAD设计品质,提高CAD设计效率! |
