SW2012 工程图技术要求添加问题

hongwei_1987jp · 发表于 2012-3-5 23:44:23

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

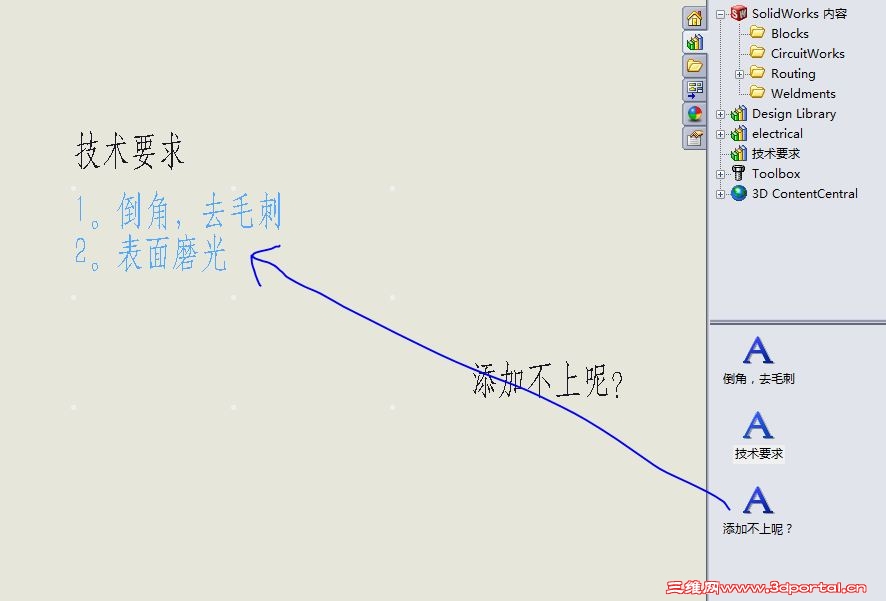

SW2012版，技术要求，好像可以添加到一起去的，并自动添加序号，怎么操作？


dongjinnian · 发表于 2012-3-6 17:04:57

用注解，你那不是加上去了

caption_cn · 发表于 2012-3-6 17:15:24

我都是做一个TXT文件
然后挑着往里粘：（

bensoon · 发表于 2012-3-6 20:06:51

是不是试用库功能呢？

NC@jiang@nan · 发表于 2012-3-15 23:20:09

库功能能实现这个吗？我也想了解一下。用注解一个个输入太慢太麻烦

cncuser · 发表于 2012-3-15 23:41:40

Look & Thanks !!!!!!!!!!!

杀苏 · 发表于 2012-3-19 09:17:04

1# hongwei_1987jp
我sw帮助里看到这个注释合并，我怎么拖都合不起来

SW0605 · 发表于 2012-3-19 13:01:15

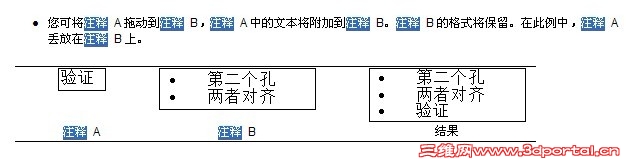

可以的：

SWJINGLING · 发表于 2012-3-19 14:48:46

楼主好贴，以前还不知道有这个功能，帮助里面有，2011板试过可以拖放。以下是帮助文件里复制的
（注解包括给工程图添加信息的文本和符号。许多注解都有箭头、引线和文字。

在每种类型的 SolidWorks 文件中，注解的行为方式与尺寸相似。您可以在零件或装配体文档中添加注解，然后使用注解视图或模型项目 PropertyManager 将之插入工程图中，或者您可在工程图中生成注解。

使用设计库来观看保存的注解的预览。您也可拖放注解到设计库及从设计库拖放注解，或用右键单击一注解然后选择添加到库。DXF/DWG 文件在设计库中受支持，但预览只可对 DWG 文件使用。

有关文档层注解（如字体）选项的信息，请参阅文档属性 - 注解和相关页面。

您可以从插入菜单或者注解工具栏中选择注解工具。

可以使用对齐工具来对齐注解。

您可以通过用右键单击箭头来访问样式菜单来更改注解的箭头样式。

您可在系统选项 - 颜色中更改注解和尺寸的颜色。

hongwei_1987jp · 发表于 2012-3-19 15:31:09

8# SW0605

不知道怎么的，SW2012不可以拖，拖不进去的

NC@jiang@nan · 发表于 2012-3-19 15:34:46

还有这功能呀？要多学学了

fsjt · 发表于 2012-3-19 15:35:07

有学了一招,多谢了.....

杀苏 · 发表于 2012-3-19 17:46:21

我在sw2011， 2012里试了都不行

有什么操作要点么，谁说说

8# SW0605

SW0605 · 发表于 2012-3-20 11:59:17

哦，是么，直接拖就进去了，我用的是2010，你说的2个版本还没见识过……

SW0605 · 发表于 2012-3-20 12:05:51

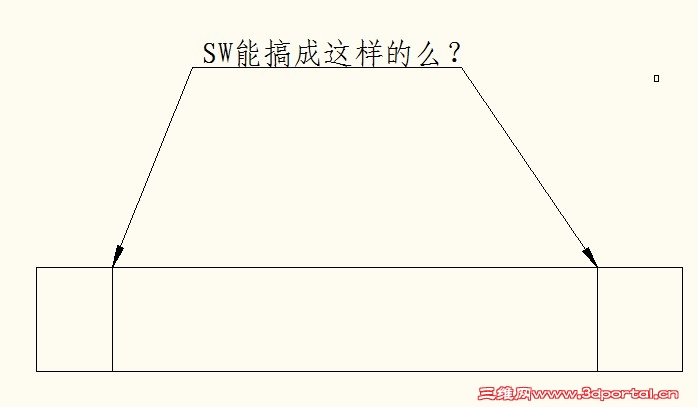

另外不知道SW能不能做出这样的：

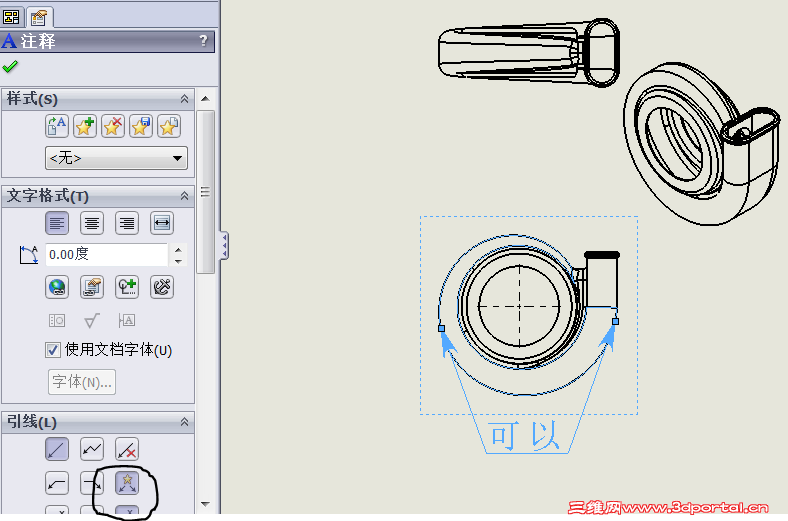

ZHYJ96 · 发表于 2012-3-20 12:13:59

杀苏 · 发表于 2012-3-20 13:07:45

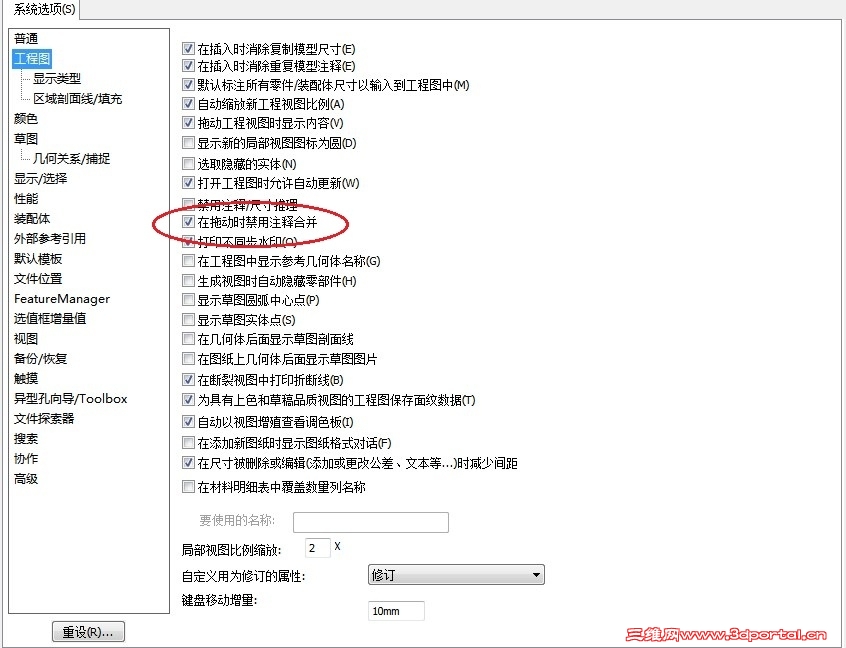

问题原来在这，

1# hongwei_1987jp

SW0605 · 发表于 2012-3-21 11:59:18

16
你说明的不对……

yh2008 · 发表于 2012-3-21 13:13:41

1# hongwei_1987jp

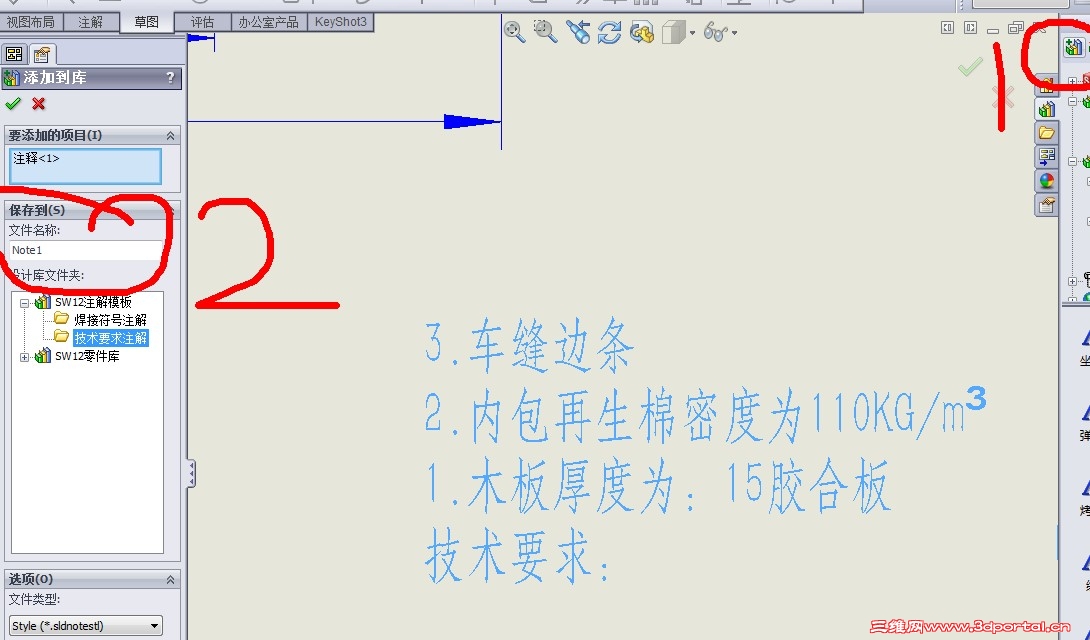

看看下图

hongwei_1987jp · 发表于 2012-3-21 15:00:39

17# 杀苏

谢谢，原来这里有个勾，OK啦

hongwei_1987jp · 发表于 2012-3-21 15:05:45

19# yh2008

我说的不是你的那个意思，不过也谢谢你的帮助

DUANGONG1 · 发表于 2013-1-13 17:26:33

杀苏真是高手，我的也搞了很长时间

thq0311 · 发表于 2013-1-17 16:33:24

终于知道是什么问题了谢谢各位高手们

billry13 · 发表于 2013-1-18 10:36:52

论坛牛人真多

木子星 · 发表于 2013-1-18 16:27:27

建立块直接插入
