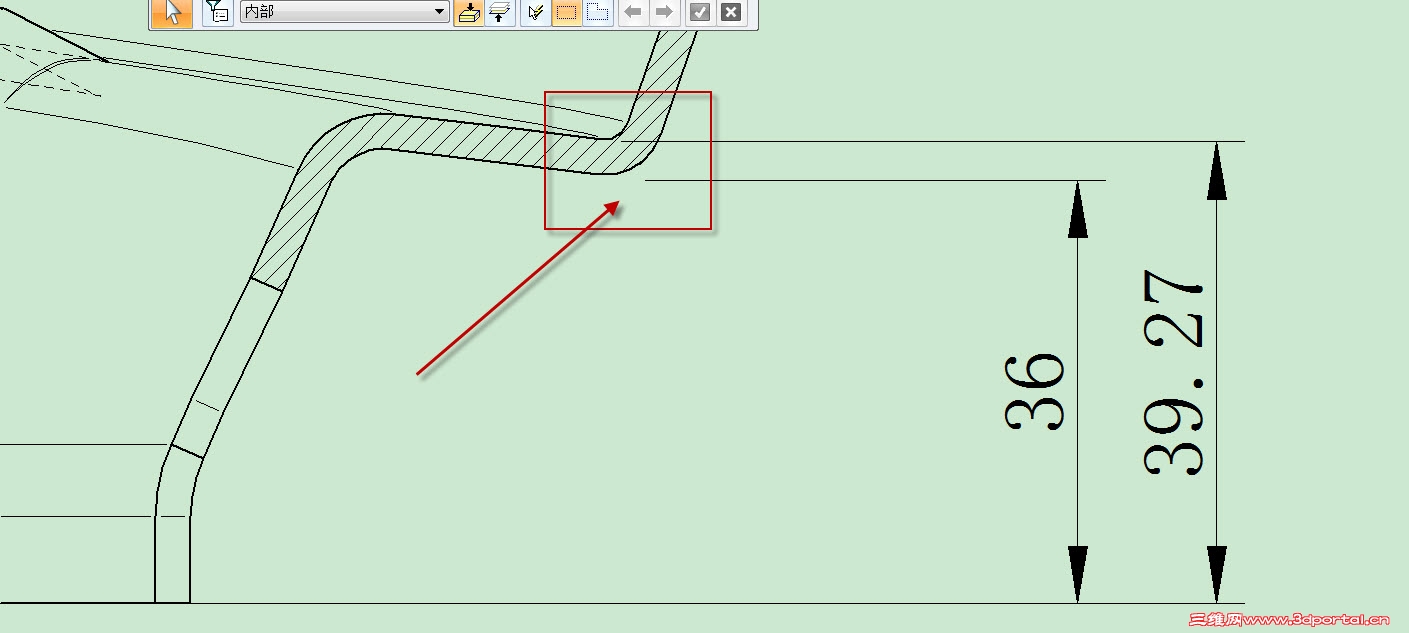

[提问]如何在工程图里显示出两线的虚拟交点连线？

任生

3 O- ]; d( g1 V- c( C- S  u
如下图，如何显示出来那？

大有茗堂

Solid Edge圆角虚交点标注
8 K9 W& W4 \  q* P; }' `
9 o( D3 ~- v9 I. r! k! @http://www.3dportal.cn/discuz/viewthread.php?tid=1050073

任生

Solid Edge圆角虚交点标注

http://www.3dportal.cn/discuz/viewthread.php?tid=1050073
大有茗堂 发表于 2012-2-21 14:30 http://www.3dportal.cn/discuz/images/common/back.gif

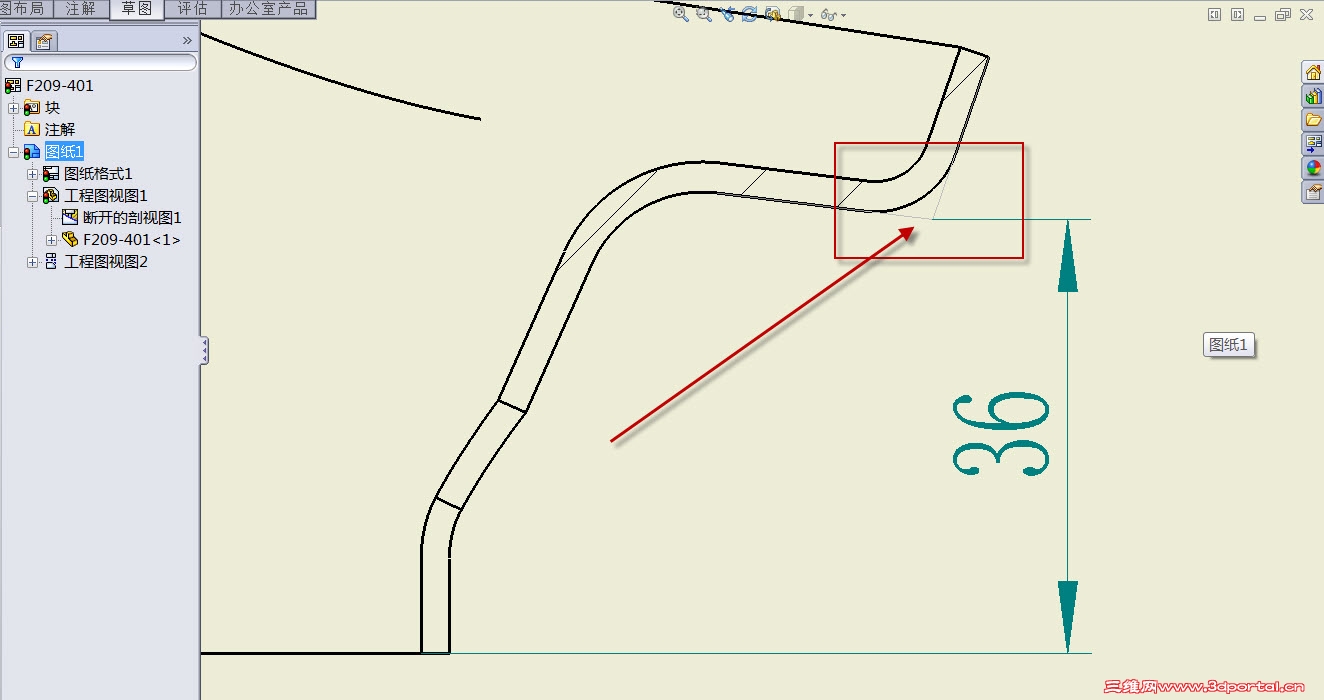

谢谢您的及时回复，但我想要的是让软件显示出来 两边的延长线， 我需要在打印出图纸时候这两条线还在上面，以让读图的人明白 标注的地方是 交点，而现在SE显示的是 标注在半空中，难免不让人有多种猜想，
/ r0 j  J5 V4 Z$ L9 `请问软件如何自动实现这个功能，也可以手动画两条线后加上约束也可以达到最后的效果，但这样手动来画很麻烦

大有茗堂

这个目前真没有办法。

368天

我目前是生成CAD，用cad完成这个

任生

我目前是生成CAD，用cad完成这个
368天 发表于 2012-2-21 16:18 http://www.3dportal.cn/discuz/images/common/back.gif

难得你有空上论坛来啊！

9 u0 K4 ?+ r* @$ p7 O3 q现在不用INV和SW啦？ 用上SE感觉如何啊？

4 {( Q- a8 _5 M+ a1 E% d* R# ?8 `& U- l用SE建模到ACAD里出工程图是不是有点绕弯啊！SE的工程图模块与INV的一样好用啊！只是有一些细节做的不到位

任生

这个目前真没有办法。
" @& r6 v2 T$ i4 n* `- X! T大有茗堂 发表于 2012-2-21 16:12 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢 及时回复，看来只能手动画上了。

大有茗堂

5# 368天

$ s7 q: a" ~) P6 a' F怎么还在用这么费劲的方法呀。这可是吃力不讨好呀。哪怕开始有点不习惯，也坚持一下，用Solid Edge来直接出二维图吧。咱当初就是这么坚持下来的，现在想想真是幸运。否则至今如果还是用两种软件结合来搞的话，不知要多花多少力气。

9 ^% W7 D- s1 jSolid Edge出图保持关联性，这是CAD无法比拟的。反过来CAD中能做的，Solid Edge基本上也全部能做（说保守点，是基本上，但对于我来说可以说是全部了）。

大有茗堂

6# 任生
5 f0 D% }3 y( V4 Z) M* C1 k' J
Solid Edge可能在某些细节上不是那么到位，但可以看出，已经在不断地改进了，如ST4版本相对于ST3来说，就明显感觉到在重视细节了，所改进的细节都是二维制图中迫切需要的东东。

368天

6# 任生
" T$ y) t& L' H3 e  i5 G 公司统一用SE了，其他基本都放弃了。现在我软件用的少了。不过感觉还行

任生

6# 任生
! ?  M/ U% p5 \0 A! i 公司统一用SE了，其他基本都放弃了。现在我软件用的少了。不过感觉还行
368天 发表于 2012-2-21 18:38 http://www.3dportal.cn/discuz/images/common/back.gif

难得见你一面，我QQ天天也挂着有时候也能看到你，但没时间聊天啊！

( O/ T6 W" ^' \向你咨询点事呗！
你单位统一用SE后，有没有上PDM啊！大家是怎么协同工作的啊？
$ z4 m  }2 ~3 @1 P; [% YPDM是SE软件自带的吗？
