[分享] 中望CAD/CAM教程:中望3D与Tribon M3数据交互

[复制链接]
发表于 2012-2-20 13:11:15 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
中望3D是一款高性价比的CAD/CAM软件。它有着可靠的数据转换功能,在中望3D中可以实现数据双向交换。这是通过一系列的数据接口来实现的。通过这些无缝接口,可以确保各种数据格式的交换没有任何数据损失。这种交换方式非常便利和迅速,切实满足到了广大CAD用户的需要,提高他们的CAD设计效率。目前中望3D支持CATIA V4、CATIA V5、NX(UG)、Pro/ENGINEER、Autodesk Invertor和AutoCAD、SolidWorks\ACIS、Parasolid、STL、STEP、IGES类型的格式输入和Parasolid格式导出。
9 X8 i7 f8 E: F% }; ~" |下面我们就结合中望3D与专业设计软件Tribon M3之间的数据交互来了解一下中望3D这款三维CAD软件在船舶行业的数据交互方面的实际应用。% S/ S0 q4 ~% V) Q0 K9 l. W" ]* X
由于Tribon是一款基于对船体结构设计为主的专业软件,集CAD/CAM/MIS于一体,对于船体结构的设计比较方便,且功能十分强大。但是对于一些特殊复杂的结构例如舵结构铸钢件,尾轴壳之类的零件设计,则一筹莫展,无从下手。所以需要借助于专业的三维CAD软件中望3D进行生产辅助设计,从而实现在较短的时间内设计出精确和理想的产品。接下来我们先通过在中望3D中输出VRML的格式来实现与Tribon的数据交互。

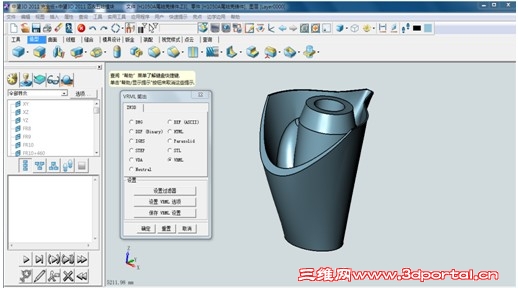

( i: Y% v; j% ]4 i8 J4 ~在中望3D的“文件”菜单中找到“输出”,直接选择输入格式“VRML”:进行文件输出。
; Z" o5 T1 r: a! |9 c* ?% ^* F
/ I. C0 ^% \; f) h2 ^- B: d 1.jpg 4 h) c) }  A. p4 Y# F

1 c; [7 b/ L5 X) E* n1 g. l在Tribon M3中选择DRAFTING模块的VOLUME->IMPORT-VRML功能项:
/ p; y8 e' F0 p; b0 L* K
) g' t" w" c- U0 @1 t: `8 k    2.jpg
5 _. i$ Z4 d4 V, e7 S% e( h7 `+ S  w6 @1 F$ S7 `
, n6 [1 T9 b" N5 \6 f3 |, v

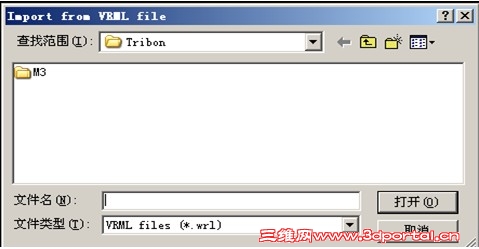

出现以下菜单后选择从中望3D中输出的VRML文件,进行文件导入,从而实现数据交互。- r3 c  s( g8 _' [" N

% @* ^; F2 ~: b' _$ m, Z  y6 l
8 Z' p2 Q1 m) M5 U) O
    3.jpg 9 d- D" a- \$ p3 d4 `" @. G% b+ t
    注:由于导入后文件比较大,所以在Tribon M3中不推荐使用此功能。, M5 X4 O5 P  |. i

; v$ y) `; V% O  f1 C: ?* s5 }2 Q接下来,我们再通过第二种方法:在中望3D中输出SAT的格式来实现与Tribon的数据交互。/ |8 C5 v+ G& K8 a0 S

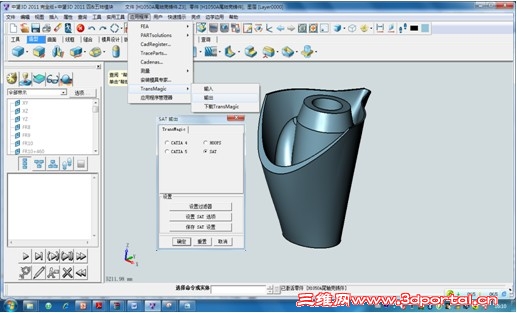

在中望3D的“应用程序”菜单中找到“TransMagic”,直接选择输入格式“SAT ”:进行文件输出。5 H: M. K3 r+ f& c1 ], ~
/ w: T9 @% B7 F6 p* B; H8 I) e$ i: P& z; m

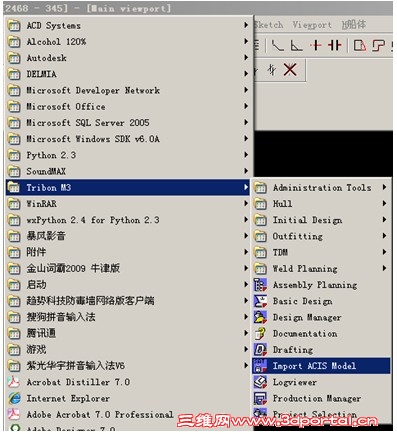

% C8 w8 l* i. ^3 ?: l在桌面的“开始”菜单所有程序中找到在Tribon M3,选择IMPORT ACIS MODEL 功能:0 N+ x6 @. T0 h" L5 G
5.jpg . z9 C0 A/ W/ L$ W* u9 y" d' H

, g) f5 ?4 U4 Q, A! h7 \4 t7 C
7 }  D  m! d7 t/ d8 N3 t
出现以下菜单时,选择从中望3D中输出的SAT文件,为该文件命名,最后设定好比例,点击输入。' J8 G6 _: T$ d' j

; J+ a2 n4 s- S" m
2 A) o6 A1 ^7 F6 z

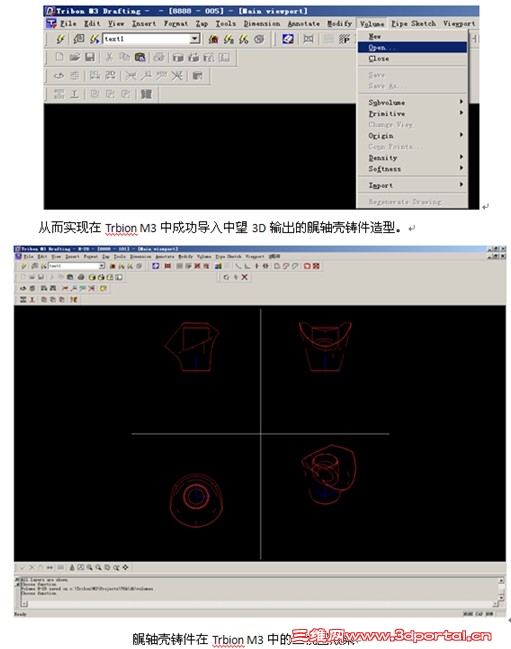

! C2 \, p  d( T  a& i在Tribon M3中打开DRAFTING选择VOLUME –>open 出现以下菜单时再选择volume文件(H-28A)。* \$ r+ g, R$ e1 A* Q; d

* m3 W( |8 }0 \
, y- S5 v; X7 e$ d, I

5 K  \' J# Y! ^8 z% D$ x# @
; v7 c, x5 w, A) A& ~    7.jpg 3 P: d5 Q* N* x. f
    就这么几个简单的步骤,就在Tribon M3成功导入中望3D输出的铸件造型。是不是很便捷呢?中望3D作为一款高性价比的三维CAD软件,其功能的数据交互能力,必能为广大CAD用户带来更高效更畅快的CAD设计体验!
