Solid Edge阵列草图与特征的优劣比较
( h5 E7 m6 F0 v: }( z) k+ \3 f) z0 h9 G
  F! V3 l$ w. x& v/ B$ N经常有朋友问Solid Edge草图中怎么阵列草图。
Solid Edge中没有阵列草图功能，但能通过其它方法来达到阵列的目的——只是稍微有些繁琐。
$ `+ ]0 _& n& Y: O6 b" L可以在移动和旋转命令中勾选上“副本”即可复制。工程图中也一样。
9 @+ W* }2 y9 p1 s* p4 K) a
下面简单比较下草图阵列和特征阵列的优劣。

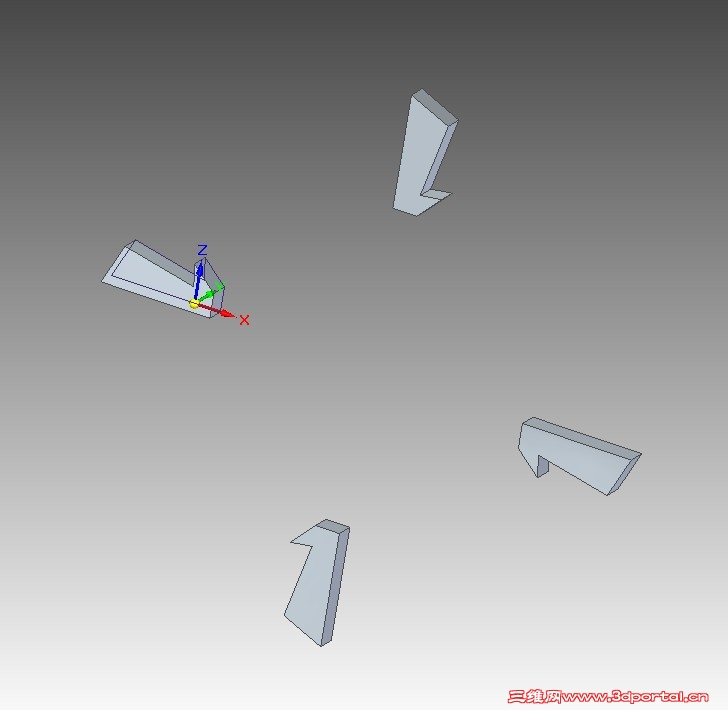

复杂形状在草图中直接通过复制方法间接阵列出来后，修改起来很不方便，得一个个去修改。

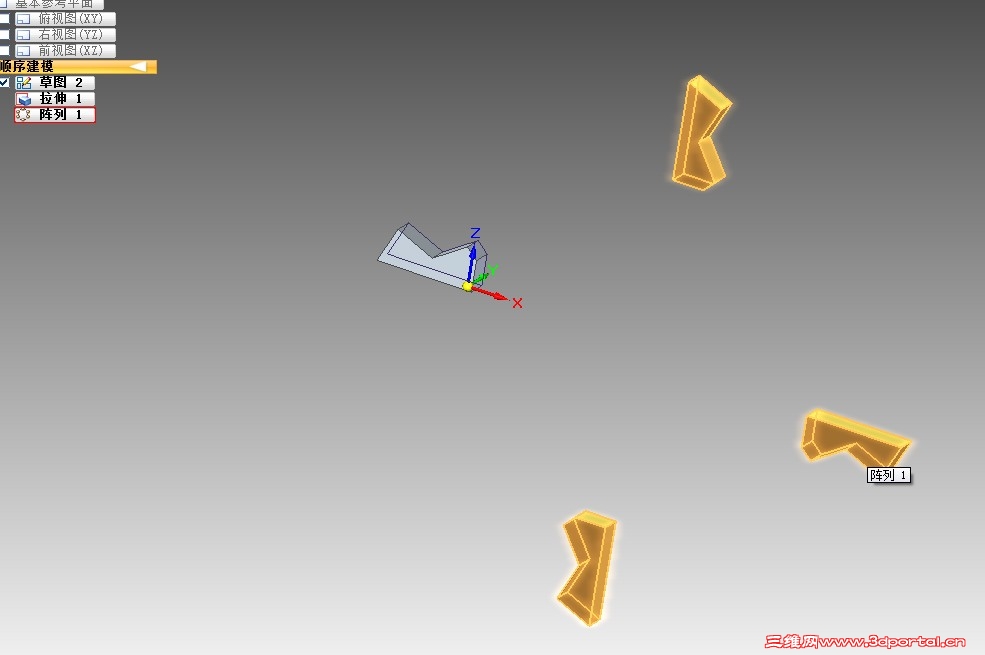

" v' ~5 T+ S! h; r( w/ n* O; G而阵列特征的话，直接修改母特征即可，全部阵列特征同时改过来了。。
# v: n) W, ^  @' c4 s1 ^' f
