怎样在模型视图中的剖面上显示剖面线

datafield · 发表于 2012-1-7 12:44:37

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 datafield 于 2012-1-10 12:20 编辑

在画零件时，怎样才能在模型视图里（不是工程图），在所做的剖面视图的剖面上显示剖面线？

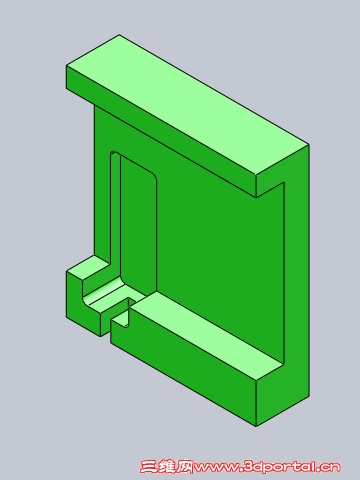

如下两图：

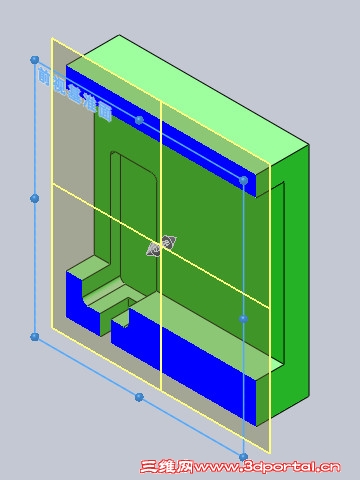

蓝色区域，是剖面。

能不能在“剖面”的地方，加上剖面线呢？

jone_zhao · 发表于 2012-1-7 13:11:29

应该不能，但可以设置时其他颜色的，与实体不同的颜色，方便查看。

datafield · 发表于 2012-1-7 16:31:32

哦，那要如何设置，使其颜色与主体不一样，以便区分？

datafield · 发表于 2012-1-8 10:04:20

本帖最后由 datafield 于 2012-1-8 11:06 编辑

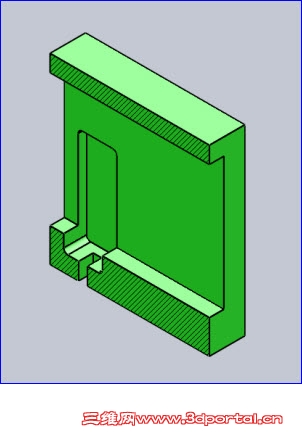

Solidworks，能直接在模型/零件里，表现出剖面线（如下所示）吗？
2012-01-08 10-02-22.jpg

licoolicoo · 发表于 2012-1-8 10:43:47

不知道这个生成工程图后剖面线还在不在

baijunge · 发表于 2012-1-8 12:36:02

做这个剖面线也可以做
做个贴图或纹理上去就行了

希望能帮到楼主~~

ntyanlei · 发表于 2012-1-8 20:47:02

楼主做的工程图吧？可以使用材质剖面线填充的！

zhaogh66 · 发表于 2012-1-9 14:59:29

4楼兄弟能把你做剖面线的方法讲一下吗？

datafield · 发表于 2012-9-26 18:09:44

zhaogh66 发表于 2012-1-9 14:59 static/image/common/back.gif& G2 ~, T) w8 v C& l, m: X R4 c
4楼兄弟能把你做剖面线的方法讲一下吗？

我是在工程图里做剖面的，所以才会有剖面线。
