学习solidworks routing一段时间来的成果

[复制链接]
发表于 2012-1-5 16:12:55 | 显示全部楼层 |阅读模式 来自: 中国福建三明

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 dingo168 于 2012-1-5 16:15 编辑 / W4 F) r- m3 S- _7 C7 f
2 A4 i8 A9 {4 S/ o, E" o# a; j

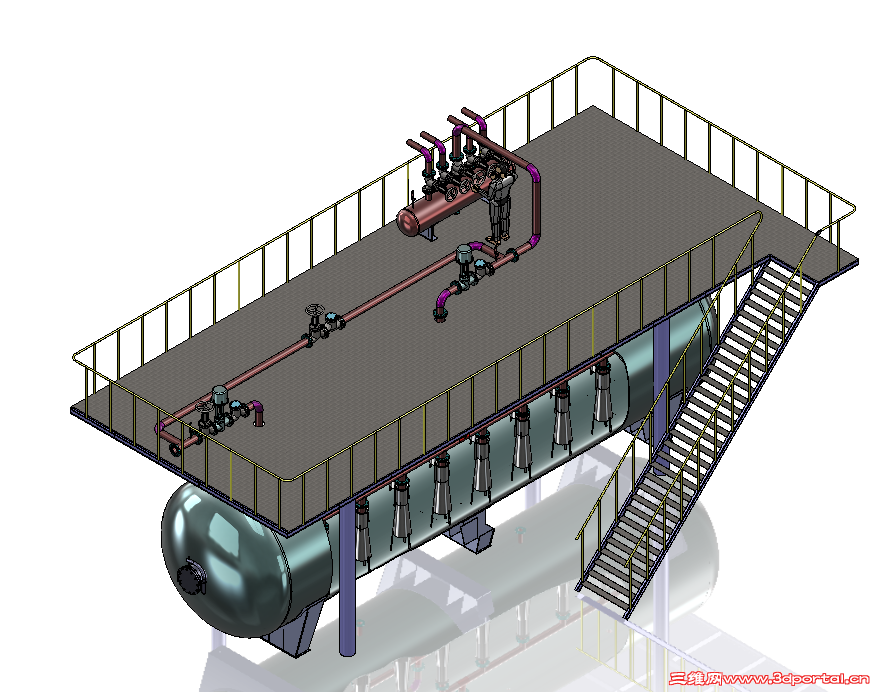

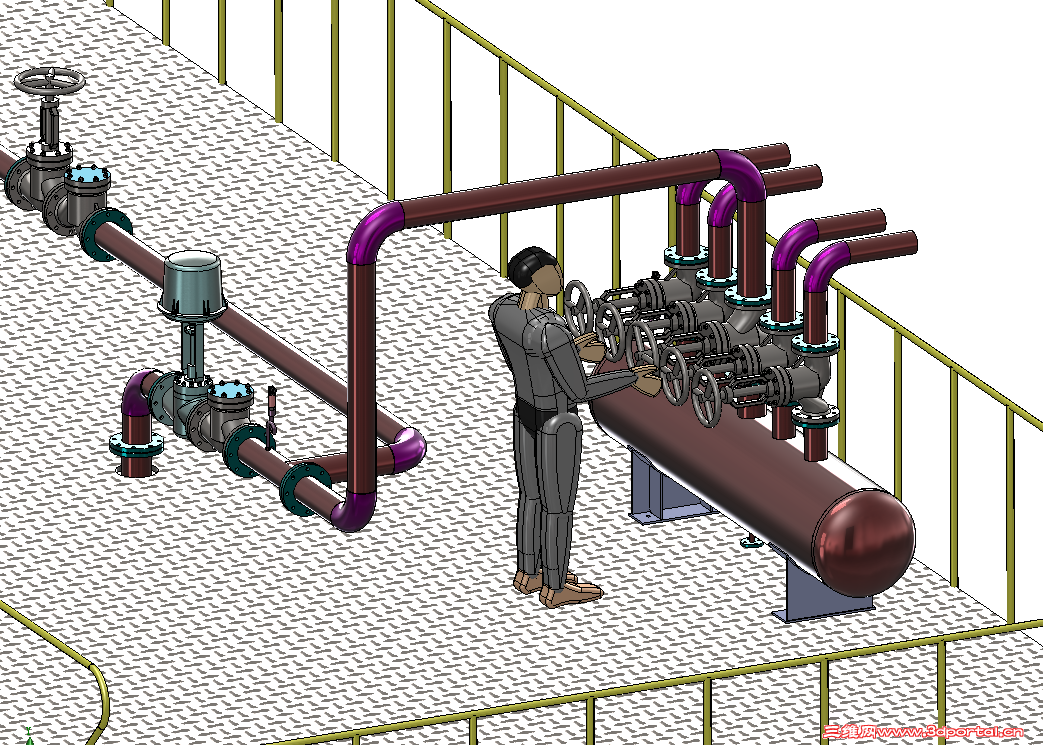

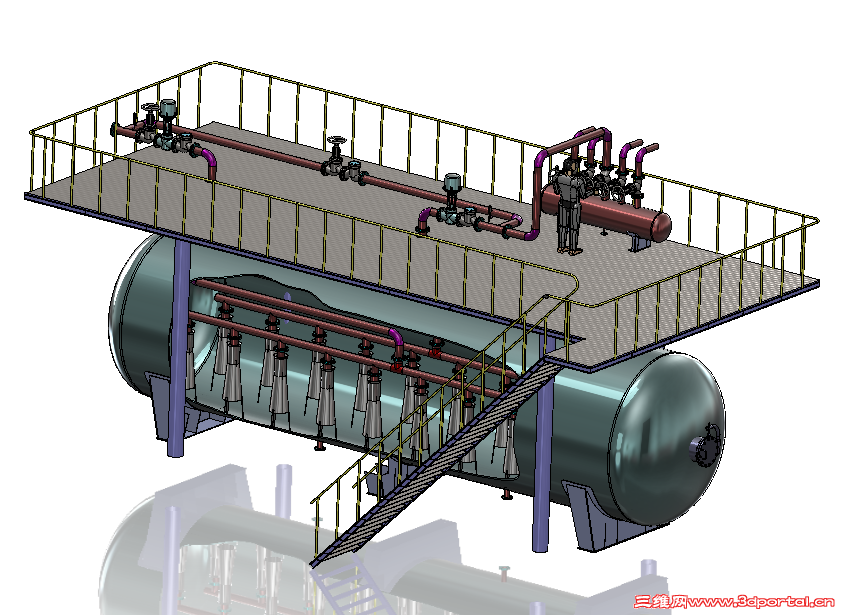

项目1名称:蒸汽蓄能系统  功能:该设备可以将蒸汽能量储存,在需要使用时提供蒸汽
1.png 2.png 3.png

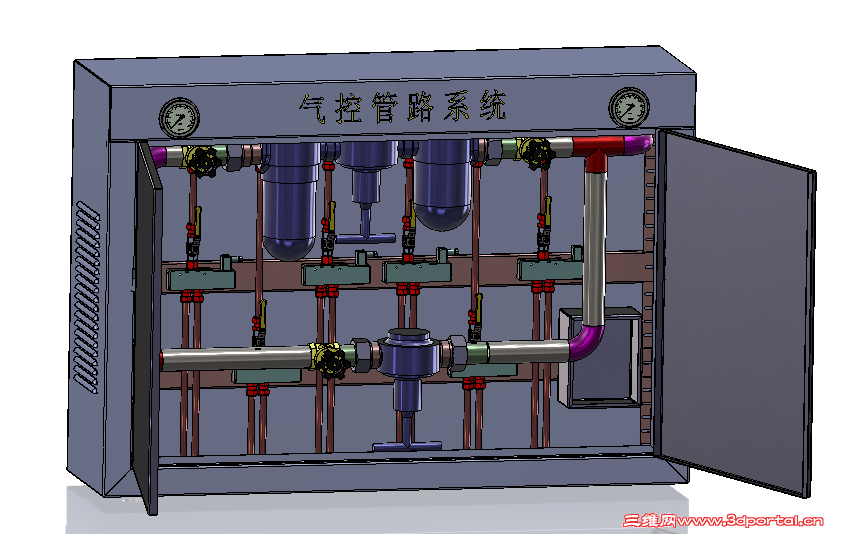

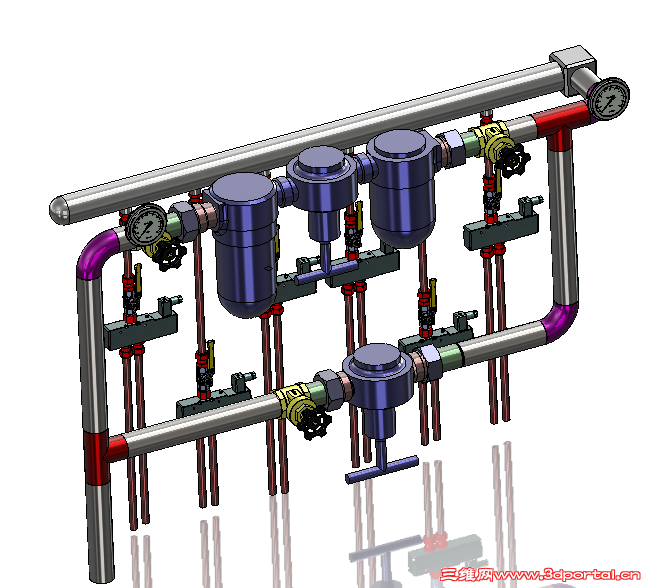

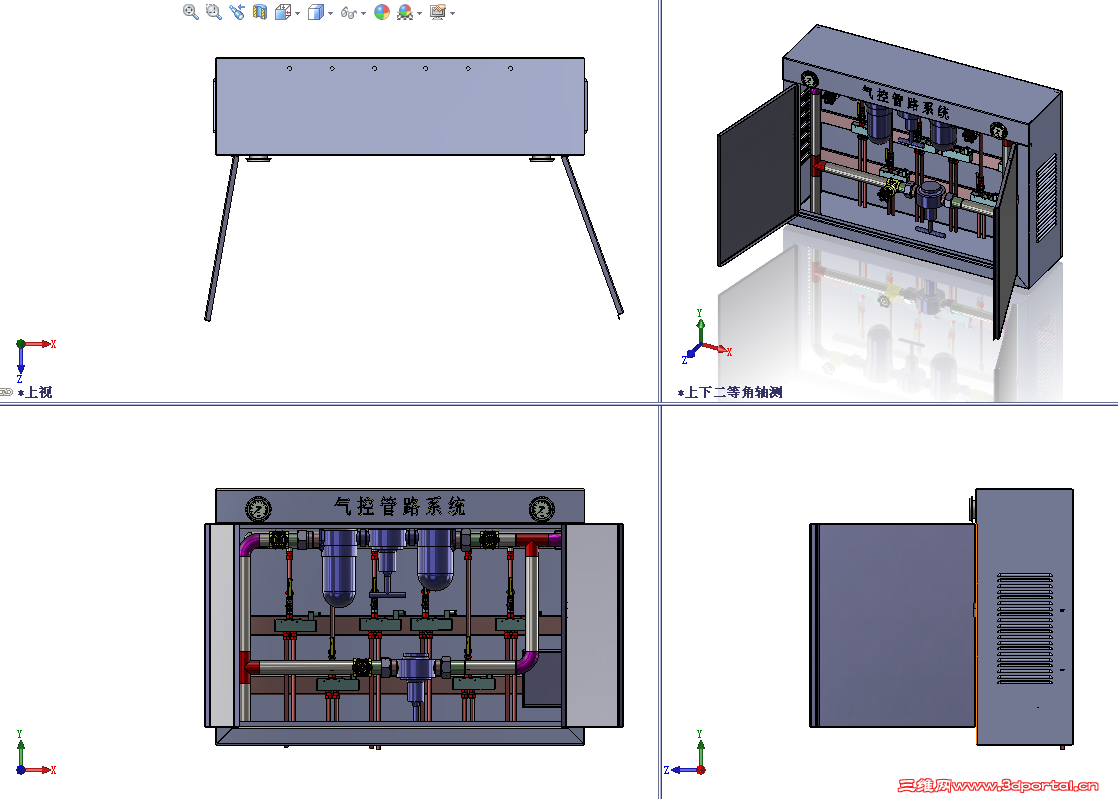

目2名称:气缸控制系统  功能:
7 }; o: D5 S8 c' W6 w: r3 t$ ]该设备可为多组气缸提供气源,并通过PLC自动控制气缸的运动。

" [' F* [4 P' l 6.png 7.png 8.png 5 N5 E5 h1 f5 w

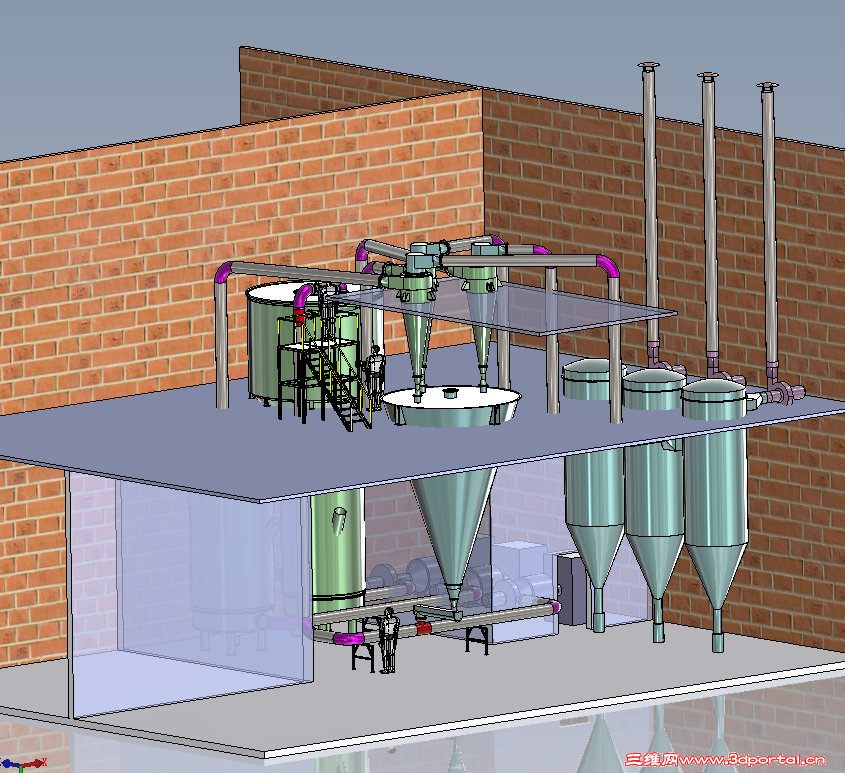

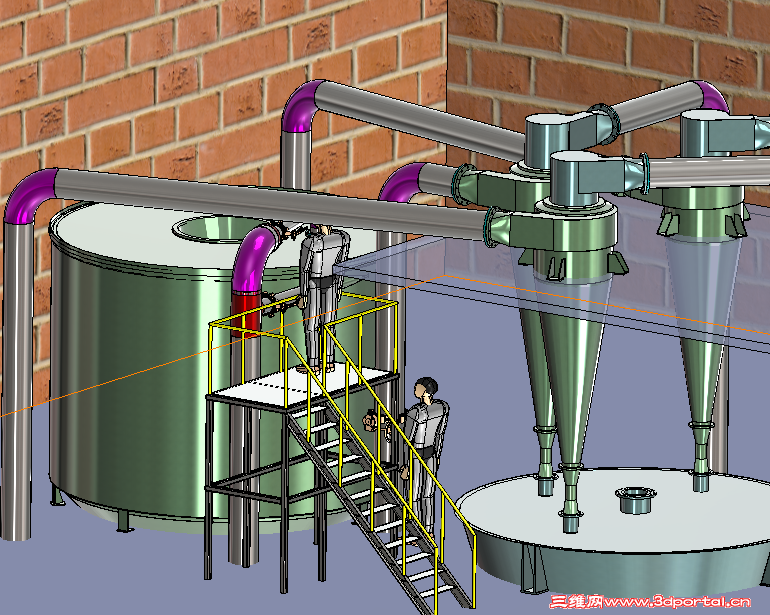

项目3名称:胶囊制粒干燥系统    功能:制作药物类胶囊产品, G- [2 ?; J0 s" {
4.png 5.png
网上有个盛康培训,专门培训SW  routing,实惠讲的非常不错
ps:绝非广告,仅和大家分享经验!1 G' K4 E2 O1 h9 {
发表于 2012-1-5 17:27:08 | 显示全部楼层 来自: 中国湖北武汉
做的很好,值得我们学习和借鉴。希望有源文件分享!
发表于 2012-1-5 17:59:18 | 显示全部楼层 来自: 中国北京
做的不错,谢谢分享
发表于 2012-1-5 20:04:24 | 显示全部楼层 来自: 中国浙江金华
设计的不错啊。
发表于 2012-1-5 21:56:19 | 显示全部楼层 来自: 中国台湾
這種圖面是怎麼完成的?" i' D0 c4 Y  V5 _4 i+ t& }2 S
幾萬個零件,組合成一張組合圖嗎?
发表于 2012-1-5 22:39:18 | 显示全部楼层 来自: 中国四川成都
里面的都是国标零件?还是?
 楼主| 发表于 2012-1-6 09:13:09 | 显示全部楼层 来自: 中国福建三明
本帖最后由 dingo168 于 2012-1-6 09:15 编辑
+ I: H$ u; p# A2 c5 `, t0 f- g
; b0 A! D0 d+ w! ~ 6# lixiao870616
) q4 j( n% n# r6 U. p  @法兰和钢管是自己建立的,钢管是GB8163-2008,法兰是HG/T20592-2009 ,阀门不是自己建的,但是是GB/T标准的阀门。
 楼主| 发表于 2012-1-6 09:19:30 | 显示全部楼层 来自: 中国福建三明
本帖最后由 dingo168 于 2012-1-6 09:21 编辑
. |* T! u9 E8 P* `' H
0 G( S2 a3 y* |" ?7 L% v 5# lead009
% k, V  W& C% P+ X# o; d是用solidworks routing 插件完成,整个装配体只有几百个零部件,通过3D曲线及添加管道附件完成。欢迎大家多交流管道方面的技术
发表于 2012-1-6 09:46:19 | 显示全部楼层 来自: 中国上海
好东西啊 LZ分享个源文件就更好了!; _3 B( N) V9 o1 {( a9 m7 _; J1 W
话说这样的一个系统 电脑的配置要很高吧
发表于 2012-1-6 11:35:41 | 显示全部楼层 来自: 中国山东烟台
做的不错,谢谢分享
发表于 2012-1-6 12:16:02 | 显示全部楼层 来自: 中国安徽铜陵
做得非常好,要是有个PART学习就好了
发表于 2012-1-6 13:16:40 | 显示全部楼层 来自: 中国北京
发个源文件吧,我也是做管路设计的,你的那个阀门从哪里找的。
 楼主| 发表于 2012-1-7 10:56:58 | 显示全部楼层 来自: 中国福建三明
很抱歉,因为这些都是公司的项目,我无权分享给大家,我分享下我建立的管道和法兰吧

GB8163-2008无缝钢管.rar

166.71 KB, 下载次数: 117

RF 法兰 HGT20592-2009.rar

701.85 KB, 下载次数: 140

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 好资料,感谢您对论坛的支持!

查看全部评分

 楼主| 发表于 2012-1-7 11:30:22 | 显示全部楼层 来自: 中国福建三明
本帖最后由 dingo168 于 2012-1-7 11:32 编辑 4 ?: \; `0 ?+ c2 |% u4 D7 f( h8 ]
2 F6 H& ~& {0 m+ b; E9 C
12# jone_zhao " l7 d0 h* m. j. v- k1 m
您好!阀门有的是自己建的,有的是在三维资源在线http://www.3dsource.cn/里找的,或者是在solidoworks 3D供应商里下载的。
发表于 2012-1-8 15:29:35 | 显示全部楼层 来自: 中国山东济南
楼主貌似是专业显卡
 楼主| 发表于 2012-1-8 19:07:59 | 显示全部楼层 来自: 中国福建三明
我是用显卡软改的。非专业显卡!
发表于 2012-1-19 21:48:41 | 显示全部楼层 来自: 中国台湾
楼主你画得真棒~
9 \# u* {0 `" Z6 b佩服你~我画管线就只用SolidWorks 的3d草图+扫描6 y5 r! y, }1 ~7 @9 c  e
因为我对这软件不是很懂~% ?- H" W' z$ V
你还把人形画出来~实在佩服
发表于 2012-1-20 20:46:45 | 显示全部楼层 来自: 中国河北邢台
不知能承受多大压力,是否可以用在航空母舰上
发表于 2012-1-24 18:11:19 | 显示全部楼层 来自: 中国上海
记得一直没有GB的标准件,不知道2012改善了没有,要是没有标准件,那在国内就很难真正的被应用了。
发表于 2012-1-27 21:25:26 | 显示全部楼层 来自: 中国山东淄博
这2天刚好学习solidworks,确实如楼上所说,如果solidworks不开发针对国内标准的管道零部件,这个插件确实太难推广了。# P7 u- [- h- g
: h1 s/ ^! _  t4 u- f4 V: J2 N
不过,类似法兰,管子,弯头,三通,我觉得可以自己建库使用尺寸驱动的原理做,工作量会小很多。但是感觉阀门比较难做。
发表于 2012-1-31 08:20:56 | 显示全部楼层 来自: 中国浙江宁波
很高兴楼主能通过我们的课程学习、进步,并在实际工作中发挥作用。
发表于 2012-1-31 08:21:54 | 显示全部楼层 来自: 中国浙江宁波
19# johnnyhuang
* J; R& C+ }; a% a- Y
1 G4 V5 ^  C4 Z9 W+ v1 O! H7 }目前我们已经完成大部分GB管道零件库的制作,现在正在做阀门。
