在破断视图中,表尺寸时无法使用不通过实体的面和线,为什么?
8 ^5 K7 H& p# U+ Y# X我自己的解决办法是在三维图中制作曲线.还有什么好办法?8 v. `; y3 [) E2 T0 X

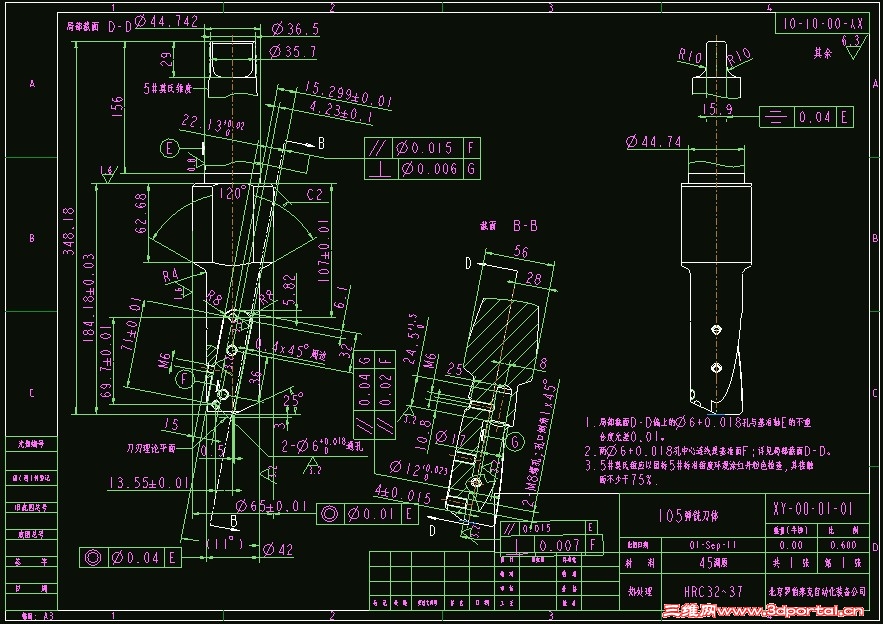

请件下图D-D截面的11度角度尺寸就是制作了曲线才标注上的.+ l: G! t" p1 a) H5 f6 \+ P
由于有了破断视图,D-D截面中的B-B解剖线的解剖位置也该了, U5 P* `! l0 |) D
解剖位置,应该在螺孔中心线上穿过.而这张图他的位置却在其右边.6 L7 X' u+ x, z& U2 S

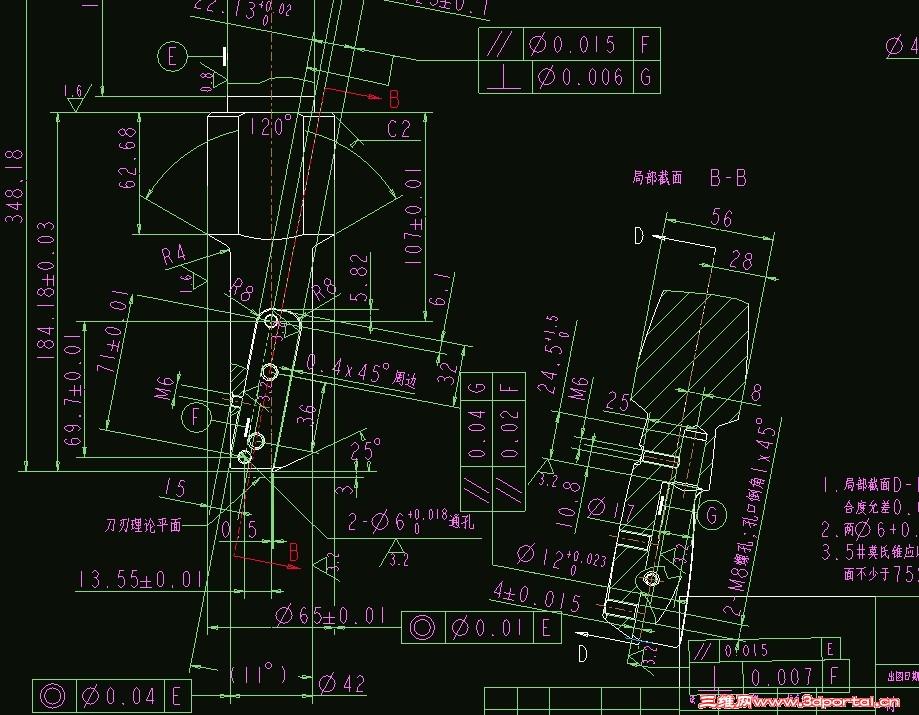

我再发一张删除后重新做的图,B-B解剖线回到了正确位置. |
|
