可乐瓶底的制作过程

rhj0534 · 发表于 2006-5-8 13:41:21

您需要登录才可以下载或查看，没有帐号？注册

x

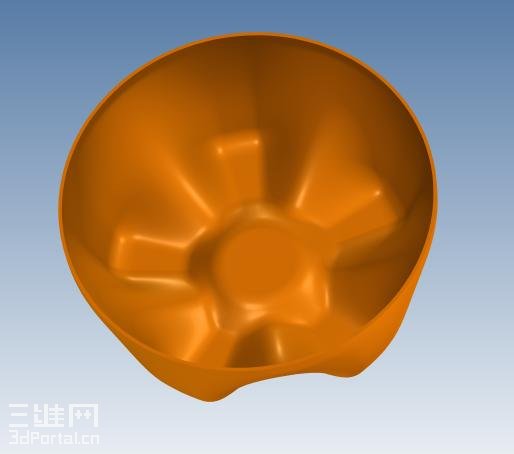

有了尺寸画这个可乐瓶底其实非常简单，今偶然在一个论坛上看到相关的尺寸，特做出来给有需要的朋友们分享一下

:

[ 本帖最后由 rhj0534 于 2006-5-8 15:48 编辑 ]

rhj0534 · 发表于 2006-5-8 13:42:27

首先用电子图板图出两条主要的截面线，尺寸如图所示

[ 本帖最后由 rhj0534 于 2006-5-8 15:26 编辑 ]

rhj0534 · 发表于 2006-5-8 14:27:38

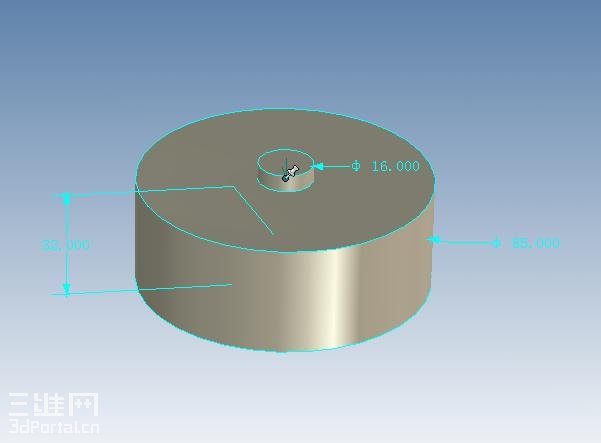

打开实体设计，拖入两个圆柱体，直径分别为16，85，大圆柱体高度为32，将圆柱体的截面线生成为三维线。

rhj0534 · 发表于 2006-5-8 14:31:02

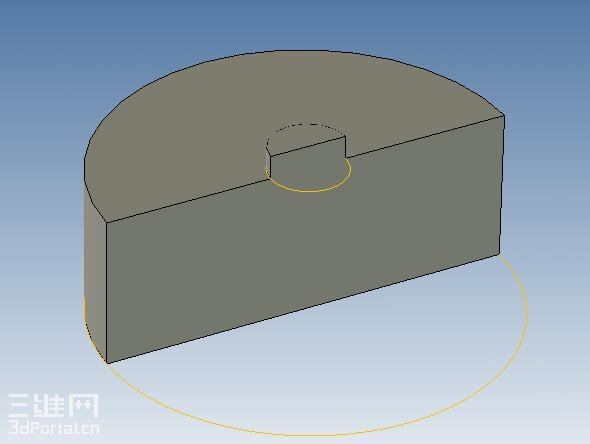

选中圆柱体成零件状态，选中截面工具，进行剖切，隐藏截面工具，在剖切的截面上画二维线。二维线直接用电子图板输出草图，注意草图的定位点。

[ 本帖最后由 rhj0534 于 2006-5-8 15:01 编辑 ]

rhj0534 · 发表于 2006-5-8 14:36:42

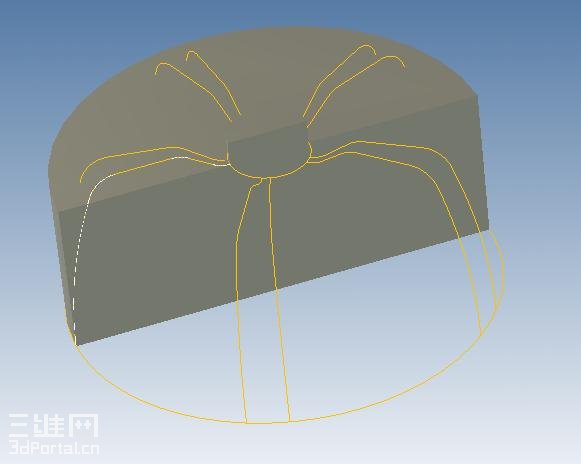

将画好的二维线转三维线，激活三维球，将球心定到圆柱体中心，将三维线旋转复制一个，旋转角度为11.12度。按SHIFT键选中两条三维线，激活三维球，用圆形阵列，将两条三维线均分5份。

rhj0534 · 发表于 2006-5-8 14:43:33

显示刚刚隐藏掉的截面块，取中并激活三维球，将三维球心定到圆柱体中心，将截面块绕垂直于圆柱面的轴线旋转30.24度。

rhj0534 · 发表于 2006-5-8 14:45:36

用同样的方法画另一个二维截面线，转三维线，圆形阵列5等份

[ 本帖最后由 rhj0534 于 2006-5-8 14:46 编辑 ]

rhj0534 · 发表于 2006-5-8 14:51:27

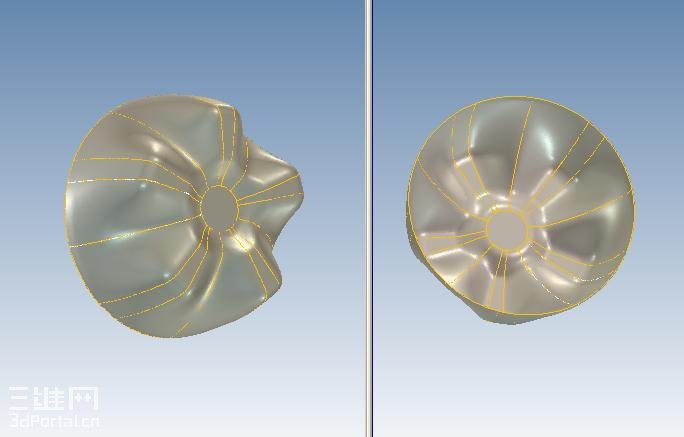

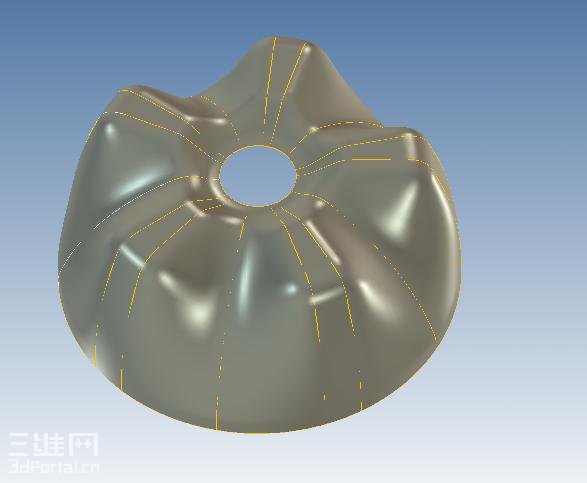

曲线制作完成，点取曲面工具里的网格面工具，依次取U、V线。注意两条圆形三维线的方向一致。生成网格面。(实体设计2006R2版本支持封闭的网格面)用曲面填充工具将中间的部分生成曲面
另一种方法用放样面生成，依次选取截面线，生成封闭放样面，更为快捷一些

[ 本帖最后由 rhj0534 于 2006-5-8 17:15 编辑 ]

tieli · 发表于 2006-5-8 19:12:34

这么好的教程为什么没有人支持。楼主辛苦了！！！！！！！！

ymkeud · 发表于 2006-5-8 21:57:28

楼主是个好人
强烈建议斑竹+分

telanx · 发表于 2006-5-9 08:41:52

不懂，建议放视频，找不到要编辑的截面？？？？？？？

rhj0534 · 发表于 2006-5-9 10:42:59

原帖由 telanx 于 2006-5-9 08:41 发表
- o! X: _% u, P$ u+ C7 `" |不懂，建议放视频，找不到要编辑的截面？？？？？？？

我也想做个视频，目前为止还不会录，或者说缺少某个软件吧

goldzzl · 发表于 2006-5-9 23:12:27

太感谢楼主了，我找这个找很久了，我做可乐底总是剩下最后一面无法封闭，是不是用填充方法就行啊，请指教

rhj0534 · 发表于 2006-5-10 07:21:08

原帖由 goldzzl 于 2006-5-9 23:12 发表6 |6 C9 c6 h: J1 ?; q) _# h
太感谢楼主了，我找这个找很久了，我做可乐底总是剩下最后一面无法封闭，是不是用填充方法就行啊，请指教

是的，用曲面填充就可以了

telanx · 发表于 2006-5-10 07:23:31

从图版调入的图。尺寸老是变的很大（非常大)，怎么解决啊！~~~~~

rhj0534 · 发表于 2006-5-10 07:51:46

[quote]原帖由 telanx 于 2006-5-10 07:23 发表
从图版调入的图。尺寸老是变的很大（非常大)，怎么解决啊！~~~~~ [/quo
你检查一下实体-工具-选项-AUTOCAD输入-缺省长度单位，是否是毫米，再有设置菜单里的单位选项是否正确

rgyzgwh · 发表于 2006-5-10 08:07:36

太感谢楼主了，你很不错啊，
用曲面填充就可以

wlaifu · 发表于 2006-5-10 15:42:09

:)好好好，

以后希望能多看到这些

:L东西，

xingcb · 发表于 2006-5-11 14:24:47

好东西，谢谢。
这样的好东西一定要订起来

rhj0534 · 发表于 2006-5-12 11:14:12

好人做到底，做了个视频，实在是太大，共分成了23个PART，不怕烦的朋友就下载吧

:lol:

[ 本帖最后由 rhj0534 于 2006-5-12 12:01 编辑 ]

瑞小子 · 发表于 2006-5-12 14:15:48

谢谢,很经典的一个曲面

zhongjian204 · 发表于 2006-5-14 19:24:59

支持你楼主　　　　　　　　　　这样的贴子多多益善

清风一谢 · 发表于 2006-5-20 12:31:37

为什么我那提示：请插入带有此压缩卷的磁盘按后点击确定按扭
下不下来怎么办．．．．．．．．．．

znmax1984 · 发表于 2006-5-20 14:16:42

您的积分不足无法下载或查看附件，请您查看论坛公告[三维网技术论坛积分等级说明]，并积极参与交流以提升您的阅读权限

郁闷。。

jiamei · 发表于 2006-5-20 17:49:49

先站位
有空做个上来。支持楼主！！！！
