工程图问题

boya-2011 · 发表于 2011-12-5 12:34:11

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

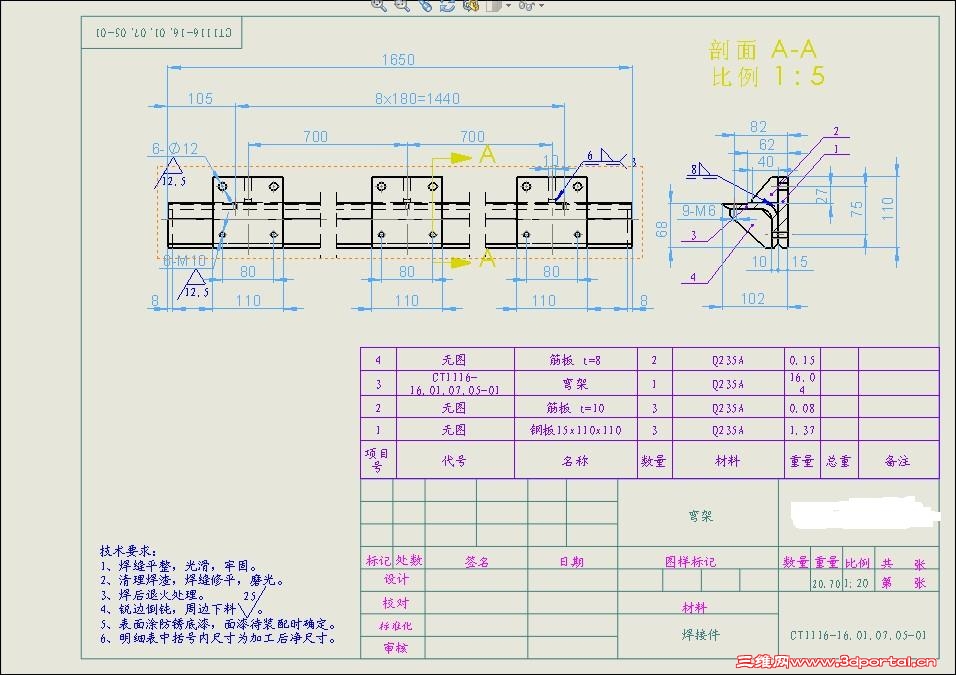

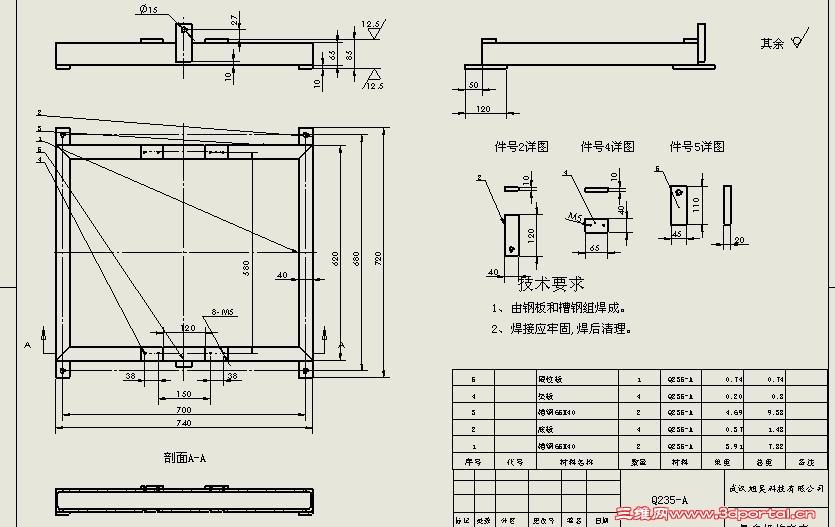

如图所示焊接件工程图 1，怎么把件2和件4单独分解出来，因为需要标准尺寸而左视图位置太小2，焊接清单总重怎么链接属性?(明细表可以这个不知道怎么弄)

yh2008 · 发表于 2011-12-5 13:02:40

1# boya-2011
可以将明细表分开
属性连接在明细表上细可以直接连

jone_zhao · 发表于 2011-12-5 13:23:39

这个问题我也不知道

yang1980 · 发表于 2011-12-5 13:43:36

不知楼主所说的分解是否指把2、4单独出工程图
1、假设以上是用SOLIDWORKS焊接工具做出来，在右边设计树里“焊接清单”里找到2或4，右键，弹出菜单后选插入到新零件，保存新零件后再出工程图即可。
2、假设以上是用特征工具做出来的，在做2、4特征里里将“合并特征”前面的勾去掉。在在右边设计树里“实体”里找到2或4，右键，弹出菜单后选插入到新零件，保存新零件后再出工程图即可

showway · 发表于 2011-12-5 15:37:17

楼上正解，如果是想在一张图纸里表达，也可以用楼上方法导出小件，再在所发的图纸上插入模型，调整比例再标尺寸就行了！

boya-2011 · 发表于 2011-12-7 13:07:09

谢谢各位，件2件4标准问题已经解决，焊接件清单中总重的属性连接怎么弄？

abao414 · 发表于 2011-12-7 13:52:43

用命令：
插入-工程图视图-相对于模型

xftqb · 发表于 2011-12-7 15:16:53

本帖最后由 xftqb 于 2011-12-7 15:40 编辑

关于焊件工程图中插入单个零件视图的问题：

在焊件工程图中插入单个零件，如下图，

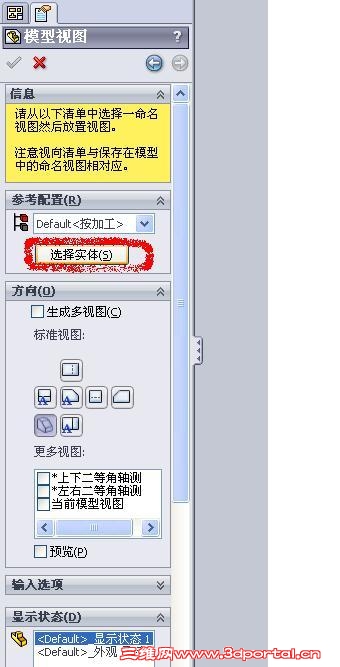

先插入总的工程图，如再想插入单个零件工程图时，再点插入模型视图，出现下图时，
点选择实体，想插入那个零件就点那个。

xftqb · 发表于 2011-12-7 15:29:29

本帖最后由 xftqb 于 2011-12-7 15:43 编辑

关于焊件工程图焊件切割清单总重量的公式编辑问题：

下面是我的经验及体会，不知是否有其它好办法！

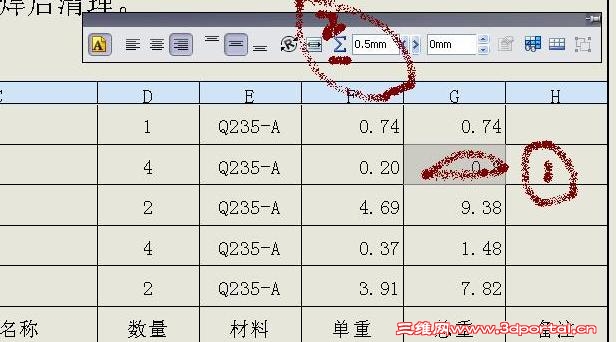

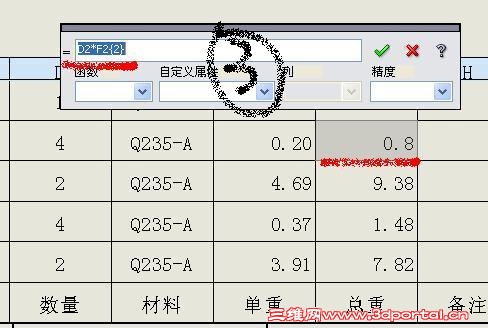

焊件切割清单重量汇总，不能同材料明细表一样，模板中编好公式。只能在已生成明细表中现编辑公式，同 EXCEL 一样。但是只能是每行单独增加公式（不知是否有更好的办法）。

baijunge · 发表于 2011-12-8 11:42:46

如果总重是写在表格外边
那是不是就没办法了
请高手指教

andyzhu2825 · 发表于 2011-12-15 10:52:34

不建议你用切割清单，就用材料明细表，选缩进——简单编号——详细切割清单——这样做会多一行（总的焊接件的信息），把它隐藏掉就好了。这样做的好处是，可以解决你提出的问题，同时你可能还会遇到一些图纸除了焊接件就是一些标准件，不需要再分开出图了，材料明细表可以一起胜任。
