牛角弯管的钣金件展开问题

lb720820 · 发表于 2011-11-19 20:41:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

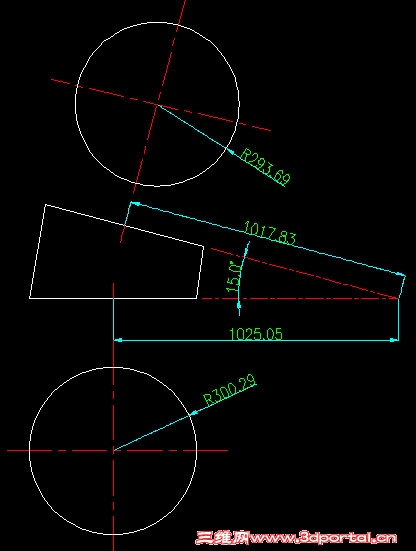

图示牛角弯管，大小端的弯管中心线的圆弧半径不同，壁厚12，图示尺寸是内壁尺寸。请大家帮我展开，谢谢

另附prt

tangcarlos3d · 发表于 2011-11-19 21:37:49

给你一点老资料参考。

lb720820 · 发表于 2011-11-19 21:54:26

谢谢楼上的回复，我说的是在ProE里怎么展开，我已做了规则缝，但就是不能展开

tangcarlos3d · 发表于 2011-11-20 09:24:30

是不是你的规则缝的方向或做的平面不对，换一个试试。

lb720820 · 发表于 2011-11-20 13:29:44

请你帮我看看吧，我是初接触钣金

kevin_feifei · 发表于 2011-11-20 15:18:49

试了一下，可以展开的。楼主看一下是否符合要求. 如下图.

kevin_feifei · 发表于 2011-11-20 15:21:23

sorry,加图.

kevin_feifei · 发表于 2011-11-20 15:23:14

我是用展平面展做的，用sheetmetal没有展开。但是不管用哪个方法，只要达到目的就好了。
你也可以试试。很简单的。

lb720820 · 发表于 2011-11-20 15:41:10

8# kevin_feifei 展平面？怎么展的，能否上个prt，谢谢

kevin_feifei · 发表于 2011-11-20 17:08:41

楼主; 看了下面的模型树应该可以看得懂吧。

kevin_feifei · 发表于 2011-11-20 17:09:29

附上Part;如下。

lb720820 · 发表于 2011-11-20 20:48:39

谢谢楼主的prt，但我的4.0打不开，请问用的是什么版本

唐依依 · 发表于 2011-12-2 15:42:25

1# lb720820

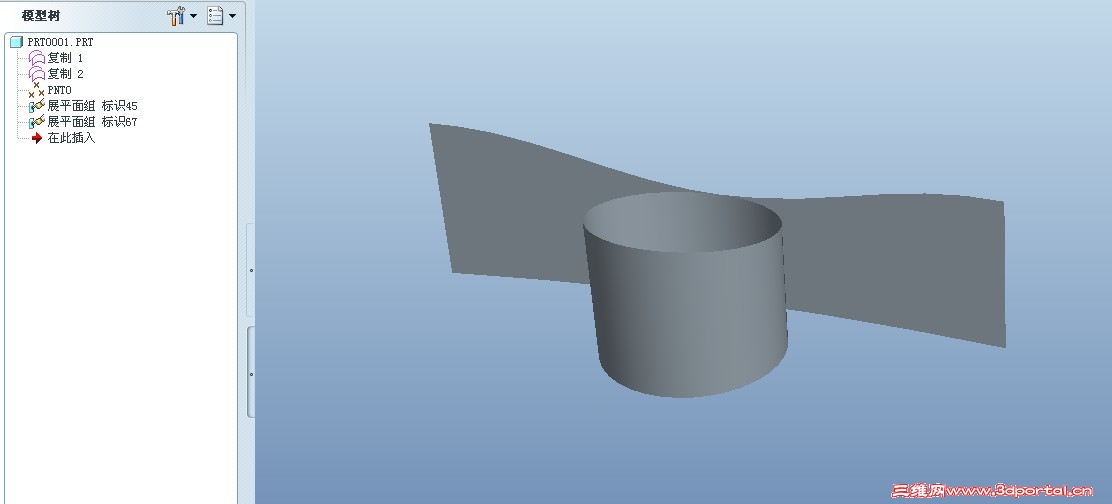

8楼说的有理，你可以先将钣金件转换为实体然后采用实体中的（展开面组）功能展开，具体请看以下图片：
