如何利用SolidWorks出多规格产品工程图

CKMF · 发表于 2011-11-18 15:22:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

ICT Engineer——Abel Chen

我们知道SolidWorks出工程图非常的方便快捷，每个视图都具有关联性，方便修改。但对于一些特殊的零件，如多规格产品，我们不可能每一个产品都出一张工程图，经验丰富的工程师都知道，出其中一个产品的工程图，在这张工程图中，添加一个规格表来说明此产品的其它型号的尺寸大小。那如何利用SolidWorks的工程图功能来实现这样的工程图呢？

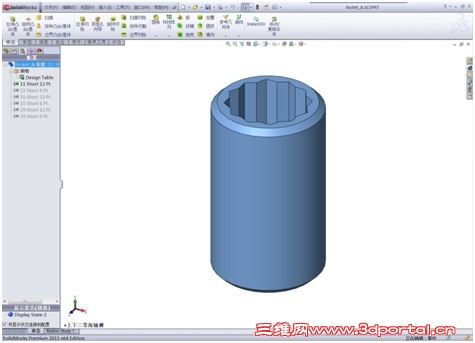

首先，多规格产品，在SolidWorks中叫做配置零件，所以要做含有规格表格的工程图，必须在SolidWorks中做好配置零件。在这里就不详细解说如何建立配置零件。（如图一）

图一

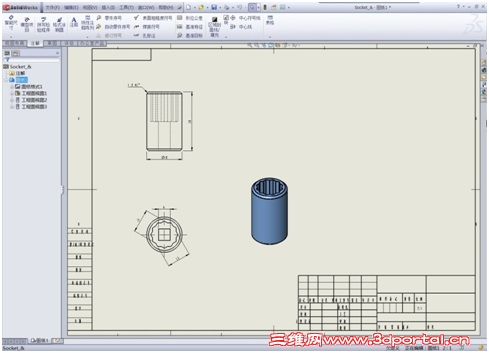

接下来，我们就利用这个零件建立工程图，把尺寸，视图等都摆放到合理位置。建立工程图的细节也不在这里详说，相信大家都已经很熟悉。（如图二）

图二

   最重要的，我们如何添加规格尺寸表呢？具体操作如下：

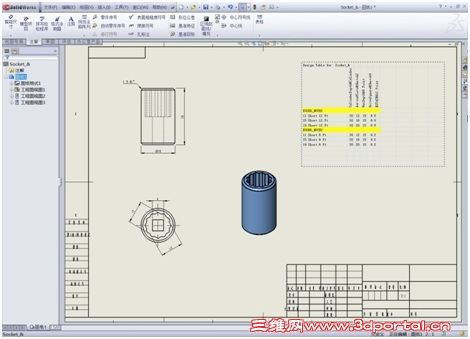

   1、选中其中一个视图，点击“插入”，“表格“，“设计表”，那么SolisWorks就会自动插入此零件中的系列零件设计表，此表格就是表达了零件每个配置变更的尺寸与特征等属性。（如图三）

图三

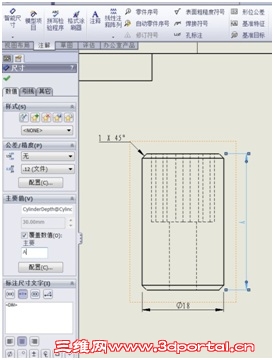

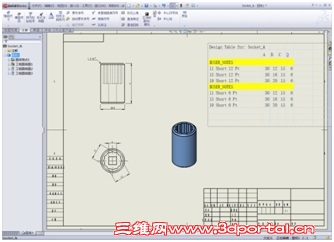

2、接下来，我们要对此表格进行修改成符合公司标准。首先是表格中尺寸如何对应到视图中的对象？如高30mm，我们在视图中选择高30mm尺寸，在左边的尺寸属性栏中，主要值，点击“覆盖数值”，在下面的空白方框中输入“A”（如图四），即用A来代表高，表格中也用A来代表高这一列。接下来返回表格，因为它是Excel表格，所以可以在这表格上做Excel相关的操作，如添加行，隐藏行，隐藏列等，（如图五）进行添加与隐藏。

图四

图五

此多规格产品工程图也就基本完成了。综上所述，在SolidWorks中也可以很快捷得完成此特殊的工程图。而且在SolidWorks 2012的工程图功能被重点优化，成为一个亮点。在http://www.solidworks.com.cn/launch/solidworks-2012-overview.htm?var=1-4BB-0这里，大家除了可以详细了解到“工程图”在SolidWorks 2012的表现，还能看到SolidWorks 2012新功能给大家带来的惊喜，改变。
