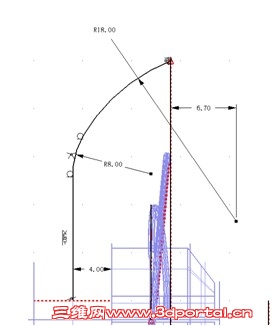

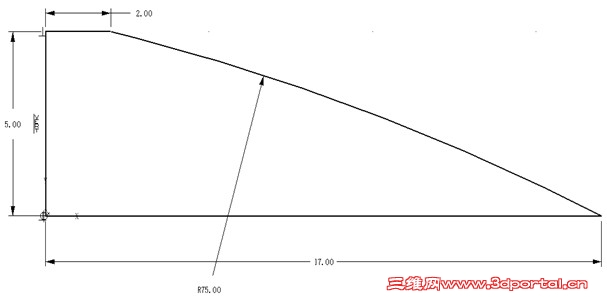

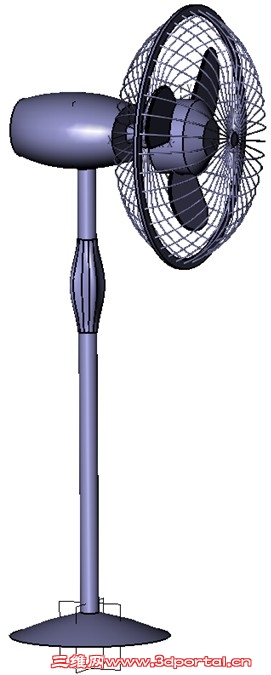

1.在XZ平面上创建草图1 ，草图轮廓及标注如图1所示。

1 L3 _, a5 x. }) @

图1

7 Q' }  w0 F& @( S3 b5 V5 y+ ^

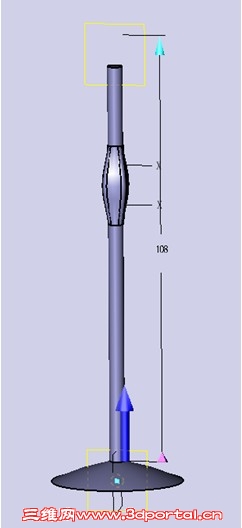

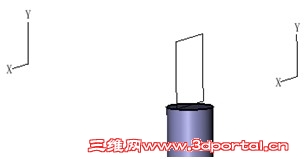

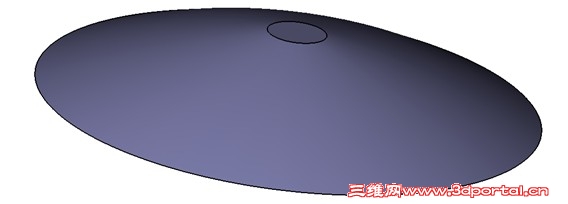

2.使用旋转命令 ，旋转轮廓选择草图1，旋转轴选择Z轴。起始角度为0，结束角度为360°。

图2

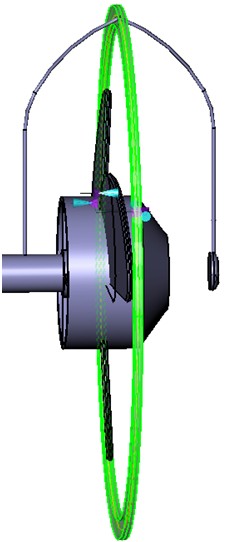

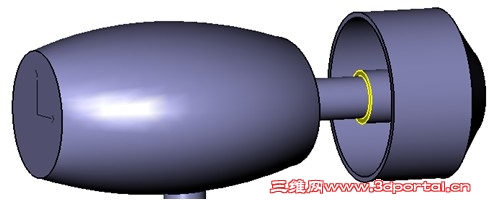

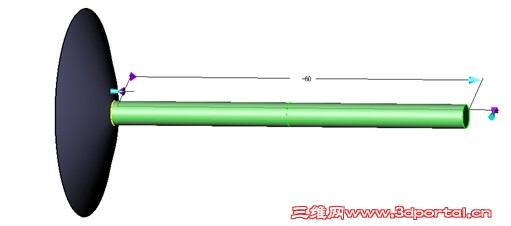

3.使用拉伸命令 ，选择图3中的黄色高亮轮廓，起始点为0mm，结束点为-60mm。

& R2 `9 ~& q' [$ F0 A3 ?

图3

9 _2 I' n0 [- T4 B) j

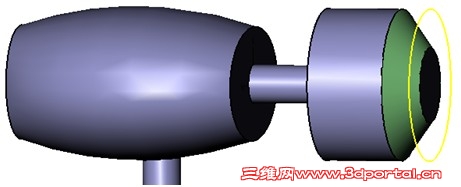

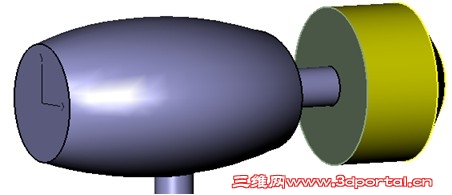

4.将XY平面往Z轴方向偏移70mm ，得到平面1。

图4

* }: D- Y* q; J

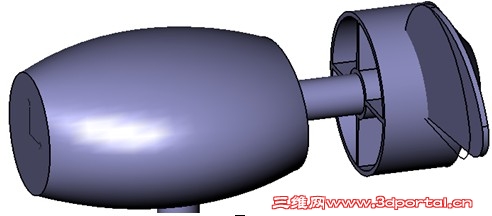

5.使用和步骤4相同的方法 ，创建平面2mm，偏置距离为80mm。

8 U% l* r! w* y0 j* h/ @

- x4 u: M* L! L0 q0 F% i

图5

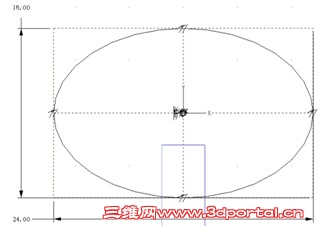

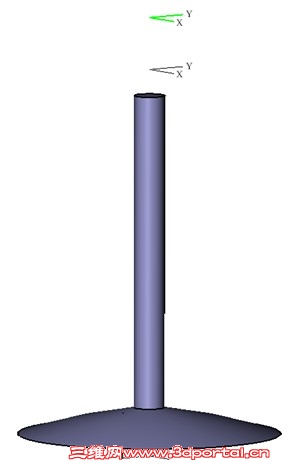

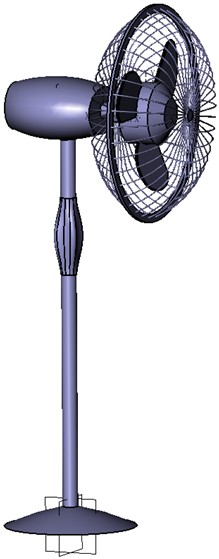

6.在平面1上创建草图2 ，草图2的轮廓及标注如图6所示。

7 o# w  ^6 c) m. S2 }$ n& D

图6

! Y5 s' G6 `  |' _. k, ]! D

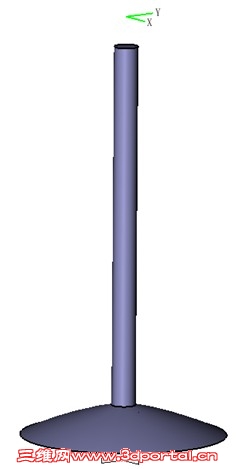

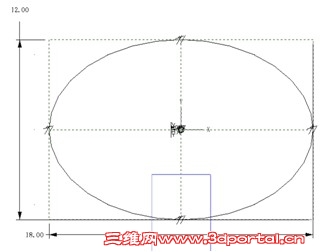

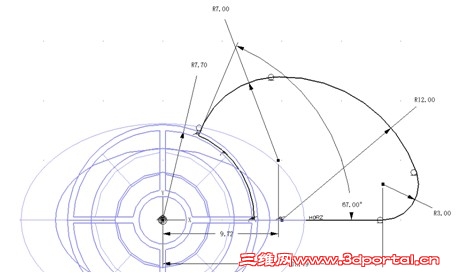

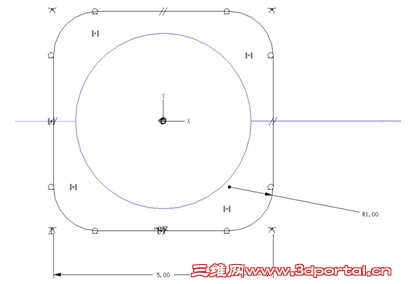

7.在平面3上创建草图3 ，草图轮廓及标注如图7所示。

% t! ]+ b* d1 ]# u

图7

9 ?* a  G1 U, z) A. D: q7 R

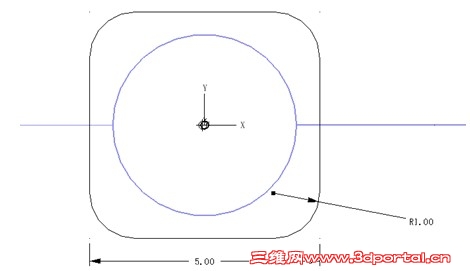

8.选择图8所示的高亮轮廓 ，对其进行拉伸操作，起始点为20mm，结束点选择40mm。

5 C# @) \7 n5 t0 S$ n4 r+ D- V

' I3 l+ p/ [5 J$ d/ G5 l$ e% Q

图8

9.使用“放样>加运算“命令 ，选择图9所示的高亮轮廓，连续方式选择相切。如果放样效果和图9不一致，可设当调整轮廓方向和连接线的位置。

$ Q/ H7 B& y+ `% E6 B* n0 i) b

7 y( {) |7 d% x& `6 ^" Q; ^7 q

图9

10.使用移动复制命令 ，将位于原点的XZ平面往Z轴正向进行移动复制，移动距离为108mm。

  f* K2 L+ u- z& j/ \

图10

11.在上一步骤的结果上进行偏移复制 ，得到平面3，偏移距离为15mm。

# ^7 ^7 Y4 k# P7 s. I7 H, c7 c2 N

图11

# j9 F4 I& x4 r! s1 i8 G# u% L

12.使用和步骤11同样的方法 ，创建平面4，此时偏移距离为-10mm。

" `# R$ ~; q5 J  u- F1 p" V# p3 ~

图12

9 G$ ~% j* \" u8 `

13.在平面3上创建草图4 ，草图轮廓及标注如图13所示。

# n  z9 N+ u7 I

9 W- R8 J& f; Z: ]' ^3 X! l

图13

5 w" P/ T# N0 i5 @

14.在平面4上创建草图5 ，草图轮廓及标注如图14所示。

. M; G; p9 G* Z0 `- Y9 Q

图14

15.在复制平面上创建草图6 ，草图轮廓及标注如图15所示。

, F( w/ A; u; n5 @+ n+ U

图15

16.使用“放样>加运算”命令 ，选择草图4，5，6。

! s. M( K; c3 _! s

图16

5 z5 \7 `  I1 T6 q! m" D% M

17.使用“圆柱体>加运算”命令 ，中心和草图6原点保持一致，半径为2mm，长度为8mm。

图17

4 G; X% p) C+ `2 J+ d! m

18.使用“圆柱体>基体”命令 ，圆柱中心如图18所示，半径为8mm，长度为11mm。

8 P; N0 b8 G  M' t8 i6 x0 o

图18

- E7 n0 p4 A( r! L

19.在圆柱基体上添加倒角 ，倒角边如图18的高亮边所示，第一侧面选择圆面。倒角距离S1为4mm，倒角距离S2为3mm。

- M* s9 s' f3 j+ }+ Y

% o. l+ T: S4 P1 [* @

图19

20.对圆柱基体进行抽壳操作 ，厚度为-0.5mm，开方面如图20中暗绿面所示。

图20

$ Z* L( p$ w! R# G8 V

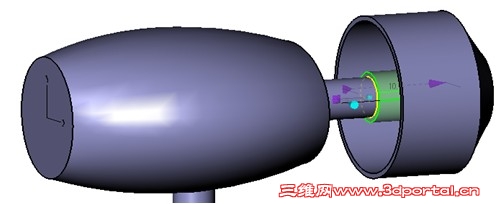

21.使用“圆柱体>加运算” 命令 ，圆柱中心选择图21中的黄色高亮边的圆心，半径为2.5mm，长度为10.5mm。

( Q) P. h6 z- d3 \* w  {

图21

* l. h3 c$ d4 p( y0 x$ d4 B. G

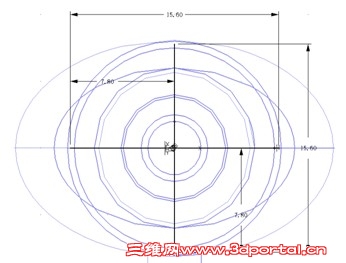

22.在图22中高亮平面上创建草图7 ，草图轮廓及标注如图23所示。

6 G# O/ A7 S" }: R6 N4 Z7 C

, p& X+ J  r$ h- ~6 n, H( h; B

图22

图23

+ u) f* n. j; W
. a5 K# D4 k* t/ J

goto3d

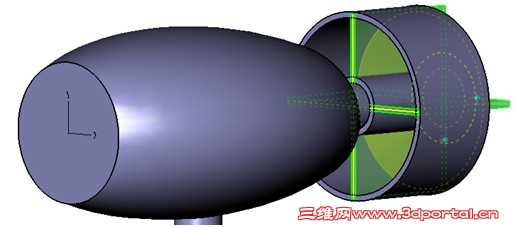

22.使用网状筋命令 ，轮廓选择草图7，厚度为0.5mm，边界选择圆柱基体的内顶面。

4 t  u9 |5 T- |* Q5 y+ R

- o( D1 u9 q* F) _

图24

. R, p& \& H1 `7 A4 B* C3 |

23.将平面4进行偏移复制 ，偏移距离为-12mm，得到平面5。

24.在平面5上创建草图8 ，草图轮廓及标注如图25所示。

7 C2 m& S+ U! [

图25

$ ]3 n/ m! [8 q

25.对草图进行旋转复制 ，旋转角度为31°，旋转轴选择图26中箭头所处的圆弧。

7 T0 e) u( V; c! J( T

* J2 Z, d# m! a! R" L  ^* h

图26

+ X9 \# v+ Y: c. R3 G$ p. t

26.使用“拉伸>基体命令” ，轮廓选择旋转得到的草图，起始点为-0.3mm，结束点为0.3mm。

  m& R( L8 g/ {- }+ A

图27

27.对步骤26得到的拉伸基体添加圆角 ，圆角半径为0.2mm。

图28

( {. b- Y6 V' I: c0 h; r/ l1 T

28.对叶片进行旋转阵列 ，旋转方向为（0，1，0），数目为3，角度为120°。

4 e; h9 @* I$ N; p$ `8 u; r

: c! @! _) S2 v+ S% h- B. x6 h. Z

图29

' {% u4 d' z! E6 {& k- ]

29.对平面5进行偏移复制 ，偏移距离为-12mm，得到平面6。然后再在平面6的基础进行偏移复制，偏移距离为10mm。

  c7 V0 f' ?' ?

30.在平面6上创建草图9 ，绘制一个直径为4mm的圆，圆心位于原点。

* l+ C" X; [6 O! _4 I

31.在平面7上创建草图10 ，绘制一个直径为54mm的圆，圆点位于圆点。

# m' b" Y6 P0 d# P  u8 ^2 J

32.在XZ平面上创建草图11 ，草图轮廓及标注如图30所示。

图30

: A3 x: P3 |/ u( g" P' R

32.使用杆状扫掠命令 ，曲线选择草图10，直径为0.4mm，打开杆状体连接。

$ m+ J9 t# m/ z! @# N$ d+ p

图31

, R! _; _: X4 ~  W) k- X

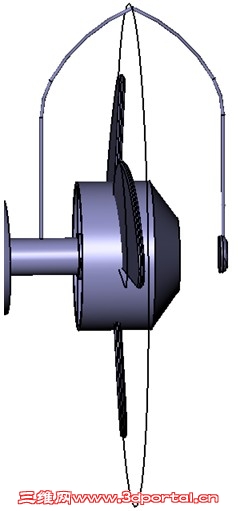

33.使用镜像命令对扫掠体进行复制 ，对称平面选择平面7。

图32

  l3 C  T0 x1 F

34.使用“拉伸>基体”命令 ，轮廓选择草图9，起始点为0.4mm，结束点为-0.4mm。并为其外圆边添加半径为0.5mm的圆角。

0 Z: B0 T2 q! i7 `

; K* H$ V0 E) G. s2 @1 D2 ?) l) h

图33

35.使用“拉伸>基体”命令 ，轮廓选择草图10，起始点为0.4mm，结束点为-0.4mm。偏移方式选择均匀加厚，偏距1为1mm。

# G1 z* j% p% R. e6 z

图34

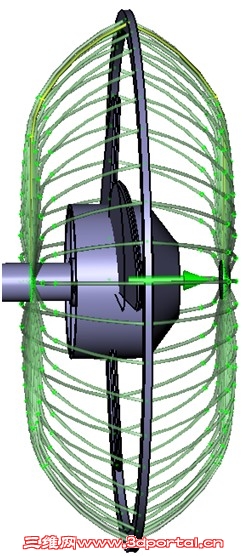

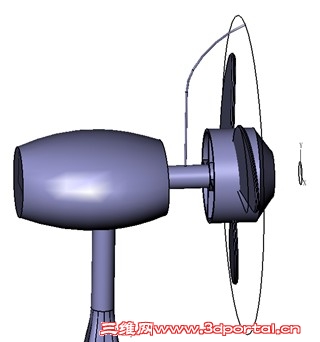

36.对扫掠体及其镜像体进行旋转阵列 ，旋转方向选择Y轴，数目为40，角度为9°。

7 {  S- i: i  }4 m/ F6 H' o, ^; a) D7 v1 ]

" ]2 Y- G, u/ g+ w; [$ p: \

图35

; h6 N0 j! J: K3 Y  c3 a5 ]

37.使用“组合模型>加运算”命令 ，将所有实体进行合并。

8 K* q& V2 ~( @: H

2 Y- X! A1 N% h% \! d7 V8 i9 H

图36
