[已解决] 用螺旋扫描画螺纹,提示“不能相交带有特征的零件”

[复制链接]
发表于 2011-10-28 14:55:46 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

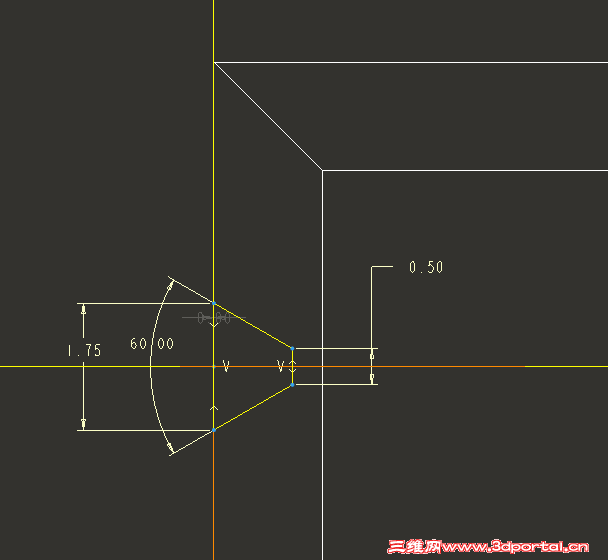

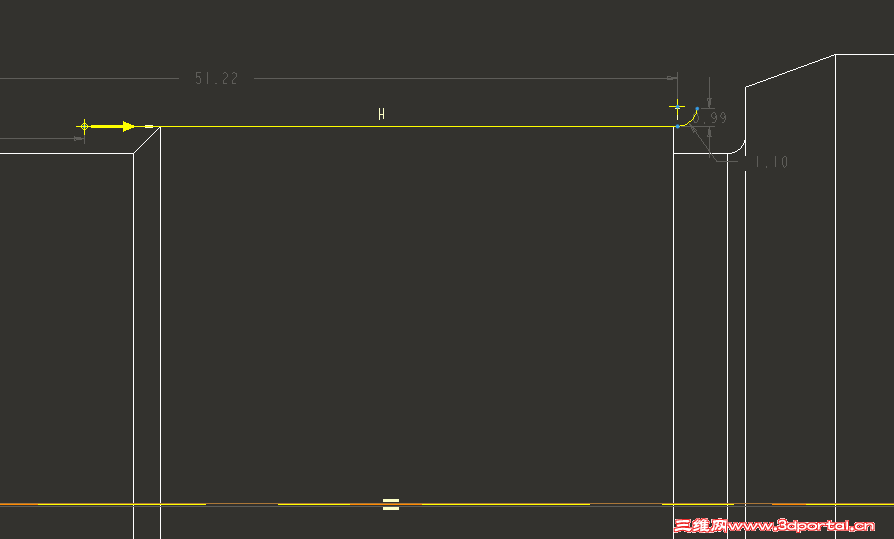

如题,我用“螺旋扫面→切口”画M42×2的外螺纹,基本设置如下:1、属性:默认设置,点完成;2、扫描轨迹:先画中心线,在作如图1扫描轨迹。3、螺距:输入2;4、截面:如图2定义扫描截面,按国标米制螺纹基本牙型绘制;5、材料方向:默认设置为材料内侧,正向; 然后我点预览,提示“不能相交带有特征的零件”。请问大家,这是什么问题?该怎样修改,谢谢!
图 1.png
图 2.png
 楼主| 发表于 2011-10-28 14:57:40 | 显示全部楼层 来自: 中国浙江杭州
请高手指点,谢谢!坐等中。。。。。。
 楼主| 发表于 2011-10-28 15:01:36 | 显示全部楼层 来自: 中国浙江杭州
这个问题我不是第一次遇到,也不是第一个遇到的,之前也在网上查阅过相关资料,不过我感觉有异议!请大家讨论指教!谢谢!
发表于 2011-10-28 15:08:02 | 显示全部楼层 来自: 中国香港
还是传part吧,具体问题具体分析。
 楼主| 发表于 2011-10-28 15:14:29 | 显示全部楼层 来自: 中国浙江杭州
part如下!

piston_rod.prt.rar

73.3 KB, 下载次数: 7

 楼主| 发表于 2011-10-28 15:19:53 | 显示全部楼层 来自: 中国浙江杭州
能打开么? 我是4.0的
发表于 2011-10-28 15:56:57 | 显示全部楼层 来自: 中国香港
是精度问题!( e) M$ @( i2 U: F2 K
; s) }6 w) p7 _1 W% M- e4 \
齿与齿之间的距离小于系统的最小尺寸,所有系统认为相交了。
/ v  |$ u9 ]: l- g# I: G可以缩小轴长或者增大螺距。" Q# E  W- l0 R, \" e4 d2 j
最根本的方法是提高精度,把相对精度从系统默认的0.0012改为小一点,如0.0005,但是这样改后零件占用的空间会变大,重生也需要更长的时间,还不如用修饰好一点。& f% `* `' D' E8 G

$ N: T/ A+ B; l, D% t记住,一个大的模型上不要有太小的特征,否则就会出现你的问题。

评分

参与人数 1三维币 +2 收起 理由
kevin_pcac + 2 技术讨论

查看全部评分

发表于 2011-10-28 16:11:14 | 显示全部楼层 来自: 中国浙江温州
其实 这个就是螺距的问题 如题所示 你的螺距是M42X2 而你画的截面最大距离是1.75 这样系统会默认为你相交 所以提示出错 具体请参考标准梯形螺纹画法 可以稍微适当的修改截面尺寸 让它保证不相交

评分

参与人数 1三维币 +2 收起 理由
kevin_pcac + 2 技术讨论

查看全部评分

 楼主| 发表于 2011-10-29 09:52:04 | 显示全部楼层 来自: 中国浙江杭州
感谢7L、8L的回复!
 楼主| 发表于 2011-11-2 16:34:28 | 显示全部楼层 来自: 中国浙江杭州
8# dengruiwen
# G# [9 }7 m1 D* _2 s1 ~. d, |  R  8L说修改截面,但是我是按国标的牙型绘制的,修改的话就不是按照事实了啊!
 楼主| 发表于 2011-11-2 16:40:01 | 显示全部楼层 来自: 中国浙江杭州
7# nidezuiai
4 X, Y( ]6 [/ z, ?# w, d  y; p5 _1 Q 非常感谢7L同志的帮忙,我知道了!修改精度就可以了!谢谢!
发表于 2011-11-2 18:13:20 | 显示全部楼层 来自: 中国安徽合肥
本帖最后由 qwerabcd 于 2011-11-2 18:15 编辑
7 ]8 s" }0 s! i, u
是精度问题!
" N0 N% q. G, f# }# ?$ y3 u! ]* w9 W( `) E4 h
齿与齿之间的距离小于系统的最小尺寸,所有系统认为相交了。* P5 t+ S, f+ X  y! [3 G, O% |- [
可以缩小轴长或者增大螺距。% T$ F) A5 D6 P4 A
最根本的方法是提高精度,把相对精度从系统默认的0.0012改为小一点,如0.0005,但是这样改后零件占用的空 ...4 r9 ^& o0 a+ W% @4 W' `+ N' N
nidezuiai 发表于 2011-10-28 15:56 http://www.3dportal.cn/discuz/images/common/back.gif

( ?' w9 q1 C( N2 E% Y在相差很小的情况下,可以通过提高精度来实现(相对精度从系统默认的0.0012改为0.0005,其空间能有多大?,但这不是解决问题的根本之处)。但相差较大的情况下,还是按8楼的做法修改。

评分

参与人数 1三维币 +2 收起 理由
kevin_pcac + 2 技术讨论

查看全部评分
