焊接钢板产生裂纹是怎么回事？

qqask

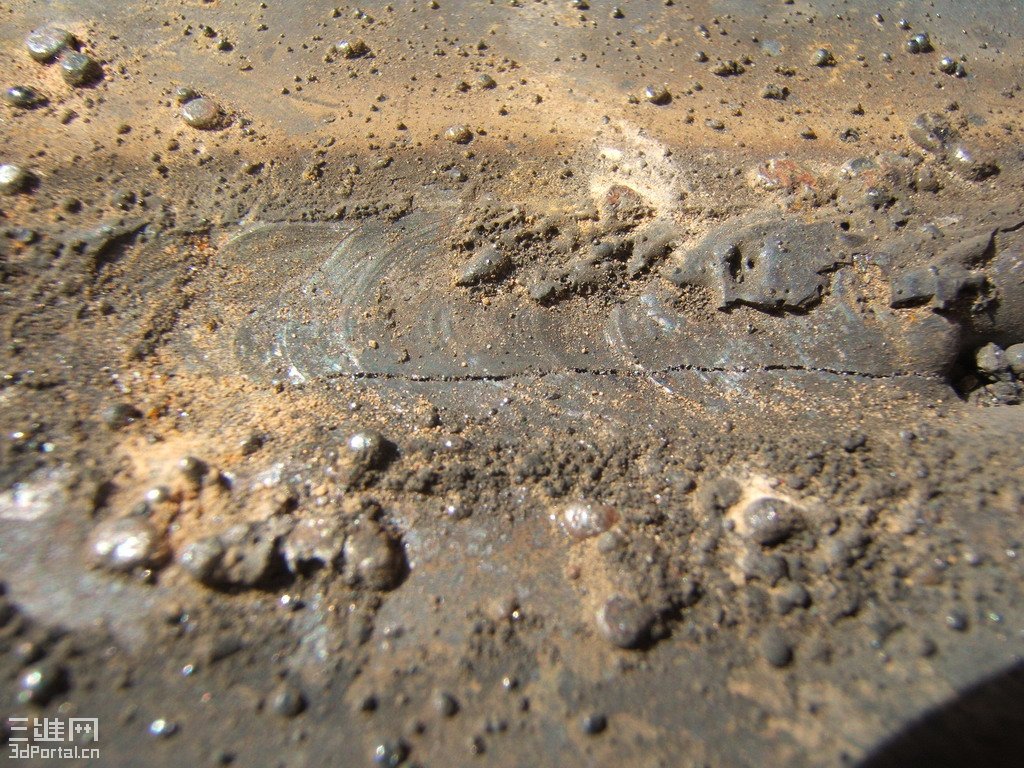

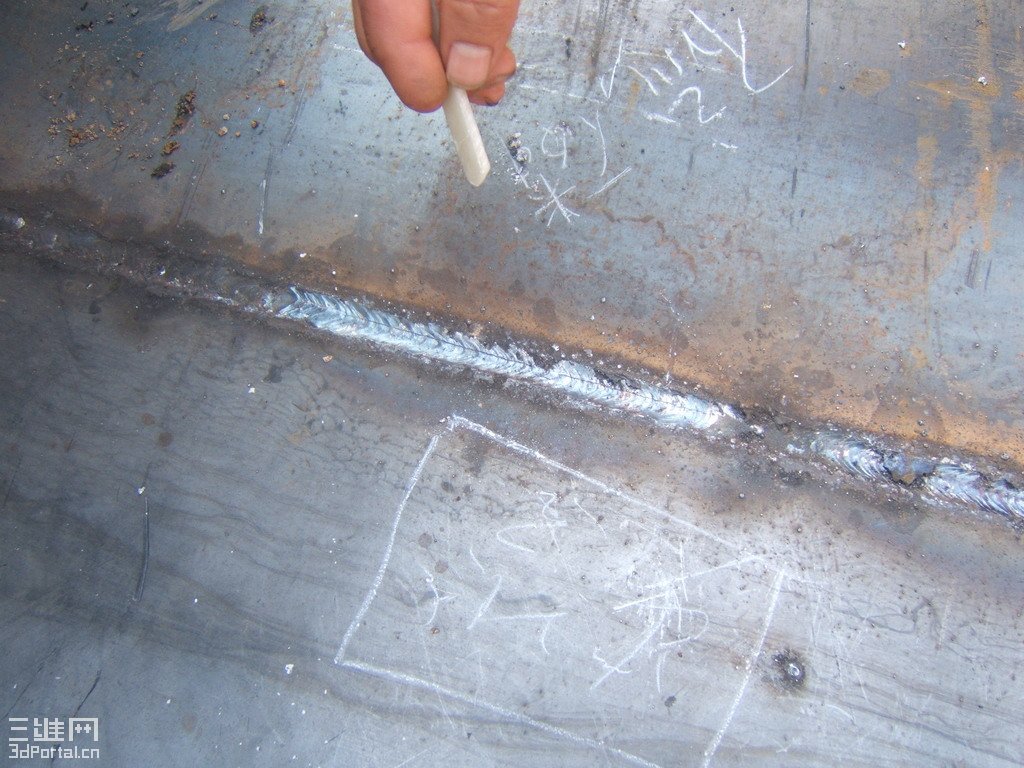

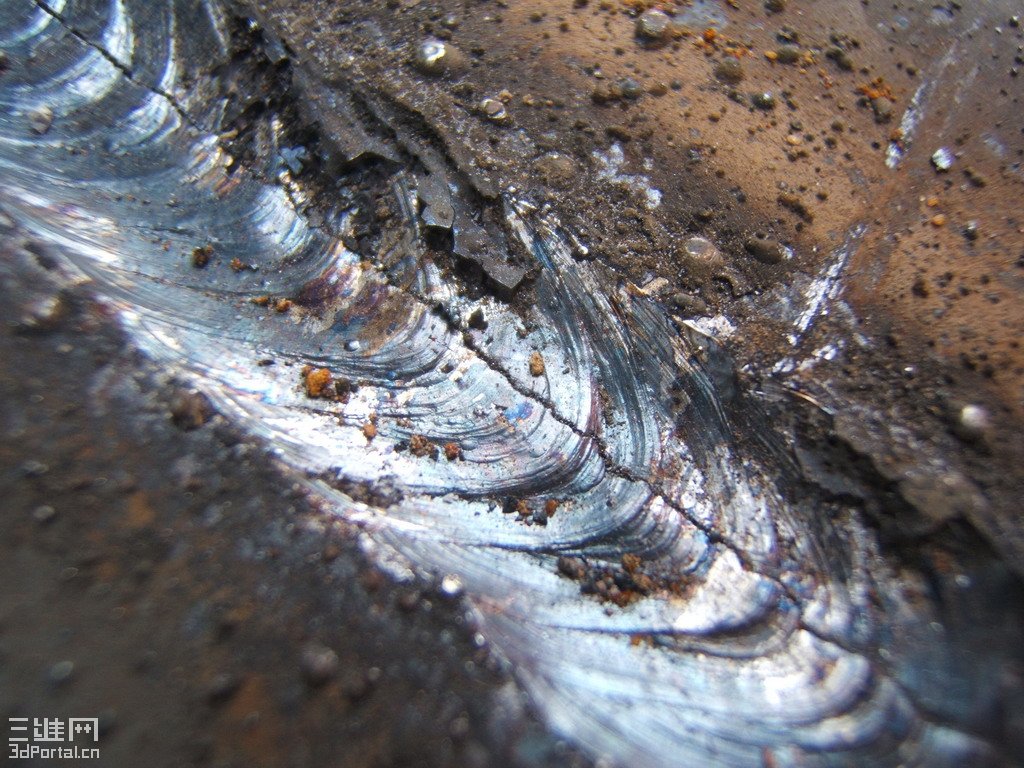

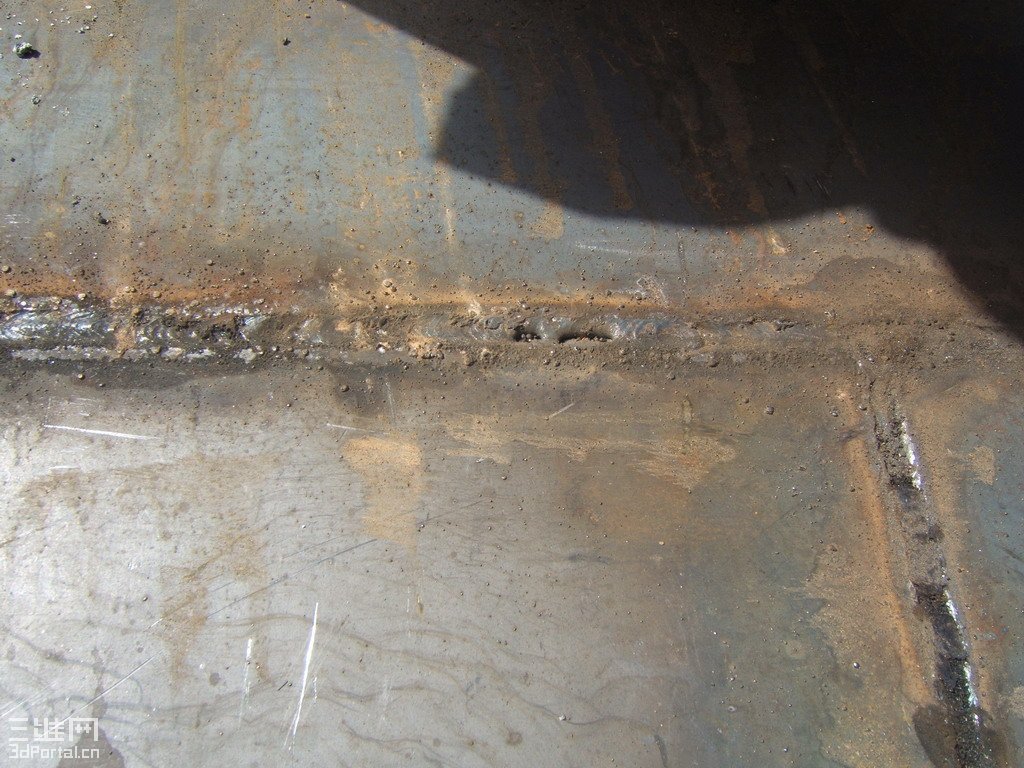

如图，钢板是9.5个厚的SS400卷板，焊接后产生了这样的裂纹，能知道主要是什么原因么？
- f. c! w! e' v  ^
) F0 _5 H$ w% B  E' D. H0 Q[ 本帖最后由 qqask 于 2006-4-7 22:56 编辑 ]

qqask

就是采用普通的电弧焊呀，现在不知道是焊工采用的电流过大或者是钢板成分含硫、碳过高产生的问题。哪位能看出来么？

zhangke199

从图上看有可能是:1.钢板是非标材.2.可以看出焊接电流过大.3焊条质量有问题!正常情况下9.5mm钢板焊接后出现这样的裂纹是不可思意的事!!

zhangke199

还有你焊接的两块钢板材质不一样吧?如果两块钢板材质不同,焊条又没选对,那很可能是焊到那裂到那!!从焊缝出现砂眼看,你的焊工技术差点!!

阿帕奇

原帖由 zhangke199 于 2006-4-9 16:47 发表
- V# l; F/ R# f5 v还有你焊接的两块钢板材质不一样吧?如果两块钢板材质不同,焊条又没选对,那很可能是焊到那裂到那!!从焊缝出现砂眼看,你的焊工技术差点!!

: }3 C' Y: Y# D6 X2 o
, W0 C) U3 h# {9 o5 G
他的应该是同一材质的钢板，ss400

qqask

谢谢各位的解答。

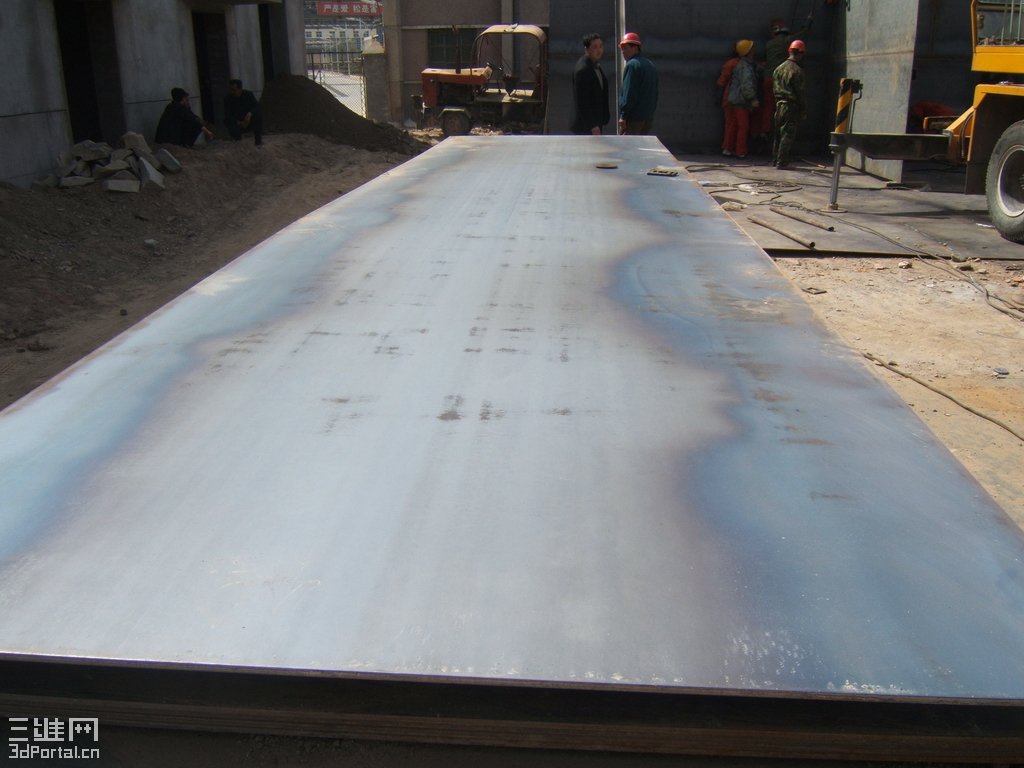

像这样的钢板，两边好像是退火的痕迹，能直接看出有没有问题么？

oldbig

9.5MM的钢板出现这样大的裂纹：我看来是你用的焊材不匹配。

qqask

原帖由 oldbig 于 2006-4-10 07:52 发表
9 y; @( l3 d& f: v3 b1 t! \) z$ x9.5MM的钢板出现这样大的裂纹：我看来是你用的焊材不匹配。

2 Y, w: }8 t* N. L/ A% T其他地方都是好的呀，就出现了几处这样的地方。

oldbig

是不是这几处最后焊，焊工熔化铁水，没有多层多道焊，出现这么大热裂纹要不就是此处温度过低（焊材没问题的话）

llzz33

1、焊条选择不当
2、母材材质有问题
3、焊接速度太快
4、焊接电流不当

tiger66692

检查材料材质，一般情况下，焊接母材的含碳量高会出现这种问题，如果这样的话，焊接前在焊道两侧用火焰进行加热，然后在进行焊接，

hyumin

材料选用一定是有问题的.

yuli6878

1.从焊缝外形来看,焊缝氧化严重,焊缝边缘较多,说明电流过大.
2.从药皮的成型情况来看,焊条可能没有进行烘干,产生纵向裂纹.
3.层间焊缝没有清理干净,内部可能存在夹渣等情况.
4.钢板是卷板可能存在冷加工应力.应在焊之前消除应力.

daviddzj

我也碰到我这种焊缝裂纹,供应商提供的焊接件.那时是母材是不锈钢,焊条用了碳钢,结果就出现裂缝了.看楼主的焊缝周边焊接飞溅也比较厉害,同时还有烧穿的凹孔,应该是焊接电流比较大了.

BV

出现楼主所示的这种裂纹，原因有二。
3 ]9 Z) Z8 U. j1 S+ ~
0 Z5 t: V# e* }) Q  b' m9 ^1. 焊材的S、P含量是否过高？焊芯钢丝的含O量是否过高？
    可能性不高，不过要真的过高，就要注意。
8 s& @1 T+ I* Q8 D
2 i9 ]4 `- C% N  [8 ]( `' p2. 板边扎制的问题（往往是杂质、有害元素富集的地方，钢板扎制时没有把板边完全去掉）
5 a: [2 G4 t+ C: O9 G    裂纹出现的地方，焊接时母材向焊缝成分偏析严重，引起焊缝开裂。

xiaozh2003

裂纹原因分析：SS400相当于Q235，焊接性是比较好的，若当时焊接的环境温度是0度以上时，钢板只有9.5mm，且从图上看钢板是平板对接，拘束度较小，基本可以排除冷裂纹的可能性，且一般而言，冷裂纹一般出现在焊趾部位。因此此裂纹出现在焊缝中间，应该是热裂纹的可能性比较大。出现热裂纹，主要原因是焊接材料（钢板和焊条）的杂质如S，P含量较高，可以将钢板和焊条取样化验成分，若S，P含量超标，则更换有问题的钢板或焊条。还存在一种可能是，钢板和焊条的S，P含量都不超标，但都接近标准的高限，此时也可能出现裂纹。这种情况我遇到过，不过是用埋弧焊焊接，当时是钢板含S量达到高限，解决方案是将焊剂改为高锰焊剂HJ431，用锰来中和一部分S。因此若出现这种情况，可以考虑采用含锰量高的焊条，但常用焊条如E43系列基本上是H08A做焊芯，含锰量低，可考虑用CO2气保焊丝ER49－1（H08Mn2SiA)来焊接。
( }7 t, N  B1 k$ U4 K. X6 Q  A
. ^; t0 z% E4 n6 m  G) H3 x) K[ 本帖最后由 xiaozh2003 于 2007-6-20 15:02 编辑 ]

meiguihai

出现这样的裂纹应该是热烈纹，焊材与母材的强度不匹配；钢板的焊接性不太好，可以用MAG的焊接方法试试，10mm厚度可以焊两蹭，开坡口

CG0716

可以焊前预热，焊后缓冷试试

jake8

焊缝裂的挺厉害。SS400焊接出现这样的裂缝从未见过。从焊接图片看，现场管理水平差。我估计是将碱性焊条不烘干当酸性焊条用了。
