用中望CAD做地面图案排版

goto3d

在CAD绘图行业中做了很多年了，很钟情于LISP程序。很多时候我们需要的功能可以和中望CAD的开发工程师联系，一起探讨需要编译的LISP程序。下面介绍一个由中望CAD开发工程师按我们要求编译的一个LISP程序，带来的设计速度非同凡响。

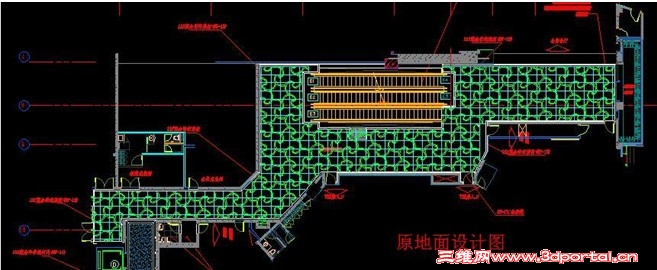

) r$ f4 R( S' b: \* o! H. _# ~下图是需要绘制的一个地面排版图。我们的一般步骤就是先找出一个单元格，将其一个一个的在地面框中相接，再用修剪命令逐个修剪；设计时间可是花了1个工作日。若是单元图案需要少许更改，原来的图纸就废掉了，又得根据新图一个一个的再重新排版；现在用中望CAD提供的LISP程序，按如下操作30分钟内就能搞定。

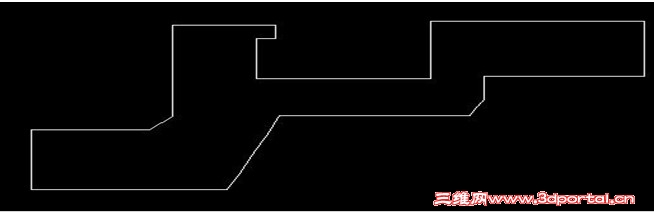

+ m% Z1 l  U5 H* b; z6 M/ u第一步：绘制地面边框，并用PE命令将其合并成多线段：
: W+ H0 g' z! K0 L$ ?

登录/注册后可看大图

0 }* [" i7 E, v& @& b5 a

登录/注册后可看大图

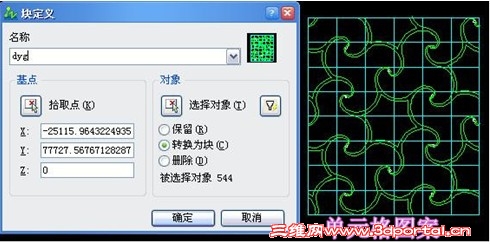

! o2 J$ [5 C; K8 O/ X# o' a第二步：找出图中的一个单元格，此单元格上下左右相接出现的图案都将是能够一直贯通的，并将此单元格建立成块；
# f) G" Z  u$ H- t' X
# T# R2 k7 m. g3 L# E

登录/注册后可看大图

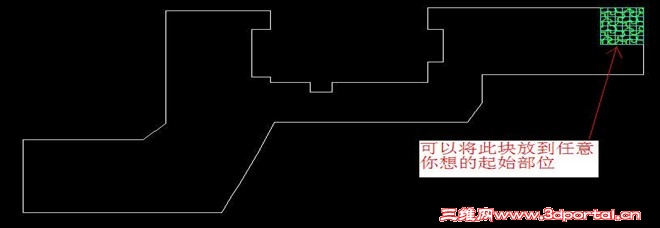

第三步：将建立的块放入到地面框内，想从哪个部位开始排版就将单元格块放到哪个部位；如图所示：
+ y: Q$ J0 D9 n2 U1 p! g

登录/注册后可看大图

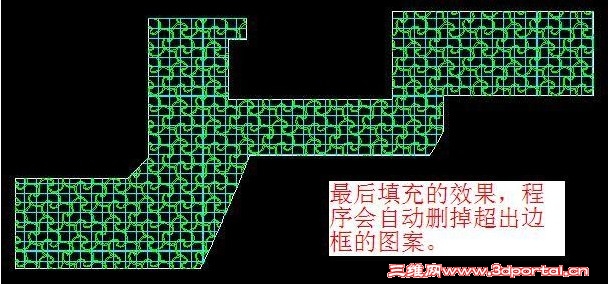

2 l! p7 X9 I0 z) ~' m- E. g; X" @1 a第四步：启动超级填充程序：选择单元格块，在地面图框内任意部位点击一下，回车，等待中望CAD自动运行填充和边界修剪；（图案难易大小不同，系统自动填充和修建的时间不一样）自动完成如下图：

登录/注册后可看大图

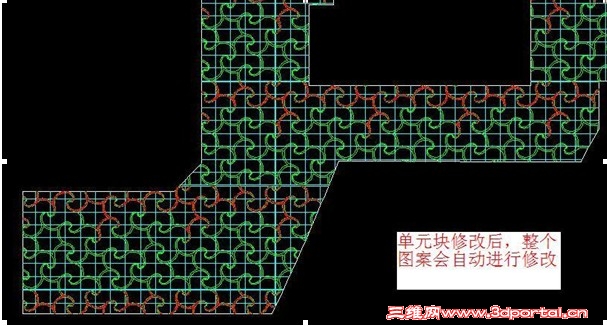

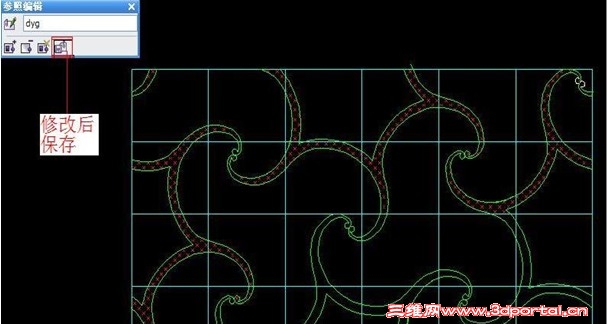

第五步：若是需要将单元格做局部修改，例如填充，我们可以直接进入单元格块内，进行局部填充，再保存图块。此时整个地面就会跟着发生变化，想怎么改CAD方案都很快捷。
