[讨论] solidworks能否设置成像UG那样的坐标

[复制链接]
发表于 2011-10-20 23:50:23 | 显示全部楼层 |阅读模式 来自: 中国福建泉州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
就是XYZ坐标像UG那样,俯视图就是从上向下看,前视图就是前面往后看,不是SW那样俯视图从侧面看,这样非常之不习惯
头像被屏蔽
发表于 2011-10-21 07:39:55 | 显示全部楼层 来自: 中国浙江宁波
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2011-10-21 08:06:56 | 显示全部楼层 来自: 中国江苏泰州
如果甚至成ug那样,岂不太不习惯了
发表于 2011-10-21 08:14:10 | 显示全部楼层 来自: 中国江苏南通
个人的思维不一样,现在发现没有什么区别,用多了就行
发表于 2011-10-21 08:28:30 | 显示全部楼层 来自: 中国四川
本帖最后由 pzhzs 于 2011-10-21 08:34 编辑   o3 B4 V  `) |6 c
  p& z! N5 M4 r
重新定向视图就可以了。! ~6 t+ e: U/ i% r% j# j4 _5 |5 E

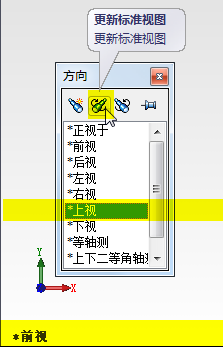

6 y* _0 U! S  j, [4 P: e先把视图设置成『前视』(SW默认为X、Y平面),按『空格』键,在视图定向对话框里选择『上视』,然后选择『更新标准视图』。
7 {/ j6 h3 n0 U8 R- l- t 快照3.png 2 j# t) u, A' q4 |1 i$ r

& `/ c; c. t2 w( z5 q) r  j" u4 u" e4 A现在可以看到当前视图变成『上视- l" ~% S1 W) ]
快照5.png 3 ~& H( g0 q+ A8 v: E6 {

" C1 O+ {2 I; z" L* d  a再看『前视』视图,变成X、Z平面
, u9 A" Y4 g$ V: m) h& K 快照4.png
/ d! W) d* G" F9 L9 D$ e3 f' `; @$ G/ k% {: Z8 n8 U
等轴测』图对比:. u- y7 u0 E4 x# t9 y  K
改后:9 H0 k; n8 A0 [* H. l' ~- U
快照6.png 5 _7 M/ Q8 O- D4 t. v; M
SW默认:+ N3 f  ?( A4 w. U" F
快照7.png ! j+ [4 o* t2 n' e
! Y& |! N6 a  l1 j8 E
为方便使用,设置后可保存为模版,就不必每次设置。
发表于 2011-10-21 13:34:50 | 显示全部楼层 来自: 中国河北保定
非常赞同楼主和楼上的想法和讲解,因为SW本身不注重坐标系,所以造成没有用过UG或者CATIA的初学者都养成了不好的习惯。其实灵活的运用坐标系,是高端三维软件必须掌握的基本功。同时,在汽车行业更是以坐标系为设计基准,尤其是协同设计时,每个工程师只是得到的零部件的坐标,然后展开设计。这样不用装配,自然位置就可以了。如果需要演示运动状态,那就进入专门的DMU模块即可。这样真正的把设计和演示分开,非常得方便。
发表于 2011-10-21 22:59:18 | 显示全部楼层 来自: 中国福建泉州
又学到一招5、6楼威武
发表于 2011-10-21 23:06:07 | 显示全部楼层 来自: 中国福建泉州
也许用SW的人大都没有考虑加工,我们画的图是要上机加工的,俯视图XY就是刀具要铣的面,刀是从上往下铣的,直观。
发表于 2011-10-22 01:50:49 | 显示全部楼层 来自: 中国江苏泰州
也许用SW的人大都没有考虑加工,我们画的图是要上机加工的,俯视图XY就是刀具要铣的面,刀是从上往下铣的,直观。
% E% Q! z7 J9 B; c9 B# yYCSS 发表于 2011-10-21 23:06 http://www.3dportal.cn/discuz/images/common/back.gif
0 R6 ^* h, A  y7 L& x& T

: n. c) v: n, m在sw里,零件可以任意旋转,你想怎样就怎样,你不知道吗?
发表于 2011-10-22 01:53:39 | 显示全部楼层 来自: 中国江苏泰州
也许用SW的人大都没有考虑加工,我们画的图是要上机加工的,俯视图XY就是刀具要铣的面,刀是从上往下铣的,直观。
, n: h; g6 a5 g, y& iYCSS 发表于 2011-10-21 23:06 http://www.3dportal.cn/discuz/images/common/back.gif
sw软件可以新建坐标系,你不知道ma?
发表于 2011-10-22 01:56:12 | 显示全部楼层 来自: 中国江苏泰州
每个工程师只是得到的零部件的坐标,然后展开设计。 ...
# I4 G! a; v* ?: B: P3 l% gqiyuezhuifeng 发表于 2011-10-21 13:34 http://www.3dportal.cn/discuz/images/common/back.gif

0 `* ?" l" Z& q0 n0 r
9 k/ z. n! O2 T0 E; d& T+ U- E' Y何为设计?只是得到的零部件的坐标,然后展开设计
发表于 2011-10-22 20:05:56 | 显示全部楼层 来自: 中国山西太原
做板结构,SW不如UG方便好用。
 楼主| 发表于 2011-10-22 20:11:12 | 显示全部楼层 来自: 中国福建泉州
本帖最后由 摇摇吾妻 于 2011-10-22 20:12 编辑 ! s. I- l" g/ R8 `4 g3 h- V/ T- f

# G" H; w% O4 ~& @# F! B非常感谢,这样做可以消除软体间的视觉误差
发表于 2011-10-22 23:36:22 | 显示全部楼层 来自: 中国陕西西安
5楼高见!学习了
