Solid EdgeST4将有序特征移至同步特征' l. l; _% R7 d7 l7 T, ?: V

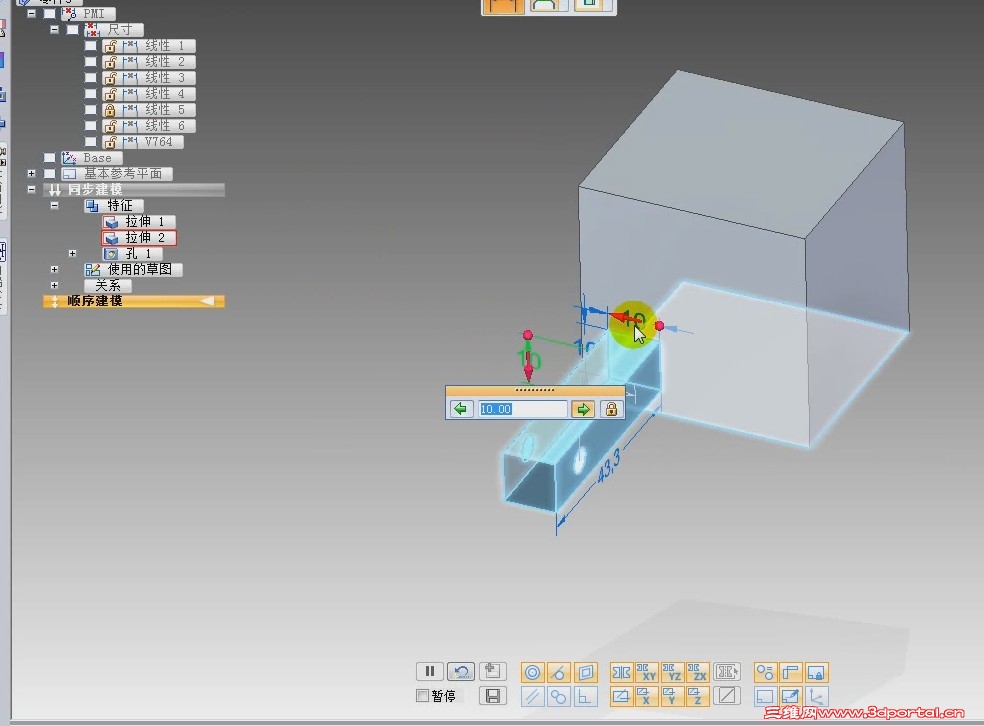

5 ^4 o+ A4 L p" N在零件或钣金建模文件中时,可将有序特征转换为同步特征。执行转换的方法是将顺序建模特征移至“路径查找器”树的同步部分。这样可将正在使用的特征几何体中的结果移至同步体,因此可用于同步编辑。
D9 a5 O- i! t I
5 w4 Q% A* N% A: u8 J0 O& V0 u' a仅当文件在有序环境中时,才会发生移动至同步的工作流。使用“移到同步”命令可以转换单个或任意数量的特征。
A0 |$ z( v4 |- m. y+ b+ K, O$ A: {
- {3 Q- r/ ] d( R6 g有序转换只能单向进行。不能将同步建模特征转换为顺序建模特征。
9 G( {$ u# u6 _' }: c+ _
6 m& n0 z5 I% f& ^/ _" \9 i9 ^注释:
8 m: I5 r3 A& L0 x- g7 _) i还可以使用转换命令在文件级别将有序特征转换为同步特征。可以同时处理多个文件。 & |: c/ J E; ]# F: q
/ v3 v+ J: r6 ~% T& Y$ n, O' P+ Y
1 c/ s+ l- o% l3 `1 Z4 F& `% m% ]- _4 V4 u- o7 X% @
特征转换必须在有序特征树的顶部开始,并按顺序连续进行。在树中选定特征之上的所有特征都将包含在转换中。镜像和模式特征需要同时具有子特征和父特征,转换才能成功。如果选择集中的任何父级与镜像或模式特征之间存在子关系,则这些子特征之上的所有特征都将在选择集中。" H- J P5 b o
# E, I: I6 u4 P- s! ^3 @
如果转换过程中出现问题,可以使用“撤消”命令。
; Z( k: D! [. ]" ~2 f( x6 W& x& p! w! _% `5 @
会显示“移动至同步”对话框,提醒用户注意发现的其他相关性,并提供可能影响移动结果的任何警告消息。只有当存在警告和/或发现其他相关性时,才会显示此对话框。
$ K: A1 E& l* Z, w
) Z* l, ^! C2 n警告消息: 发现特征相关性。建议所有相关项与所选特定一起移动。
9 H4 g0 j+ g' ]
k8 ~, G1 @$ i可以在对话框中单击“仅选择”按钮以从移动操作中排除相关项。
# `& } V' [1 Z6 m( M
( A# v2 v3 s5 A1 l3 c注释:
, ?, V. ~' K3 \+ y; A建议重新计算有序节点,并解决任何可能发生的警告或故障,然后再将有序特征移至同步。( q B3 `1 ^( |2 ?8 K, {: S) b
) }' L+ U7 t! r) }" u6 b+ M/ m
/ r6 ]5 V- }' Z+ b6 R, a5 o7 ]- u* X1 Q9 _
移动本地尺寸和草图4 a( Y. Y( l* u
% U* w& Z# E( S% Y当有序本地尺寸移至同步时,Solid Edge 尝试将定位尺寸并将其绑定到顶点。如果未发现任何顶点,则这些尺寸将成为悬空尺寸。移动后,将与路径查找器“同步建模”部分“尺寸”节点中的同步建模尺寸一起显示除悬空尺寸以外的所有顺序建模尺寸。将分为驱动或从动尺寸的所有顺序建模尺寸都作为从动尺寸进行移动。每次执行特征的“移到同步”时,Solid Edge 将在每次出现悬空尺寸时创建用户定义集。
1 A& c6 g2 X9 M! L! f" \1 e
' c& |9 e9 |* Y0 w# P6 a注释:
5 t! s K% m5 _4 A. ^2 M9 j同步不支持零件边与参考平面之间的尺寸。因此,放置在顺序建模零件边和参考平面之间的尺寸将作为悬空尺寸移到同步。) ~: Z" B) e1 J/ u3 P* Y8 q4 [2 V
/ p7 }/ d: e& _) W
3 c3 V c2 [3 u. L' p! S
' ?! [( J: n0 b; l将顺序建模本地轮廓草图移到同步时,将其作为所使用的草图进行转换。轮廓草图在同步中的名称与有序特征名称相同。3 e4 i: B3 z: b
