在进行CAM加工的过程中，我们可以对很多参数进行设定，而这些参数就决定了我们进行一些特征加工方便与否。下面，我们继续总结这些小特点。- F8 w7 e* Y: i4 |7 g, H& H
3 孤岛加工+ p2 ]: z$ q4 D9 _: A: y
在进行孤岛加工的时候，我们可以采用很多种方式，设定边界限制、采用不同的加工方式都可以完成，但是怎样才是最快最方便的功能呢，我们举例说明。5 e3 ?3 D {1 q+ Z( ?$ x
例如我们需要加工下面图形的这样一种特征5 ~/ J) F2 P: B
% c- N' r; h0 F+ u# O
4 e; O. H$ P" q5 \
/ H5 v& k5 B( L/ @4 K里面的孤岛是比最外边缘要低的，我们选用螺旋切削的方式，可以得到如下结果" b! E. g+ c/ M
) J( P [' M; o6 A0 h$ g
8 a* n2 Q) c3 |那么孤岛的顶部没有加工完全，我们只需要在工序的参数中简单的进行一下设定，就可以完成这样一个特征的加工，如图 D# ?9 p( C) N- s+ B2 J+ d
' v; Q7 J3 p: u

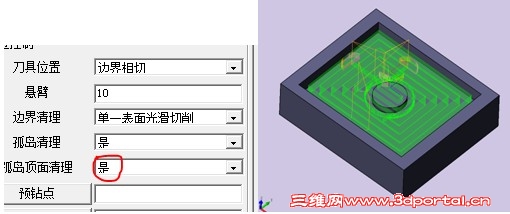

如上图，只需要将孤岛顶面清理选成“是”，就可以生成我们需要的正确的结果，相当的简洁方便。# c# C3 L4 V0 k4 G! g2 J5 y! ]1 `
4 转换9 [. e* L5 O) q4 F. |
在我们进行一些零件加工的时候，会遇到类似于阵列出来的面，这些面如果我们每一步都需要进行一次工序设定的话，会很麻烦，尤其是需要进行一些辅助面建造才能正常生成工序的零件，那就会更加的麻烦，中望CAM部分，有一个转换功能，可以很方便的让我们只需要一步操作，就会得到所有的工序。举例说明

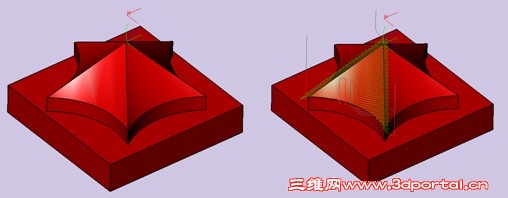

7 J3 G& F# k7 p3 \0 B0 U! B假设我们需要加工下面这个零件，做了一个工序加工出来一个面，如图
* |6 |9 y k* M; Z h

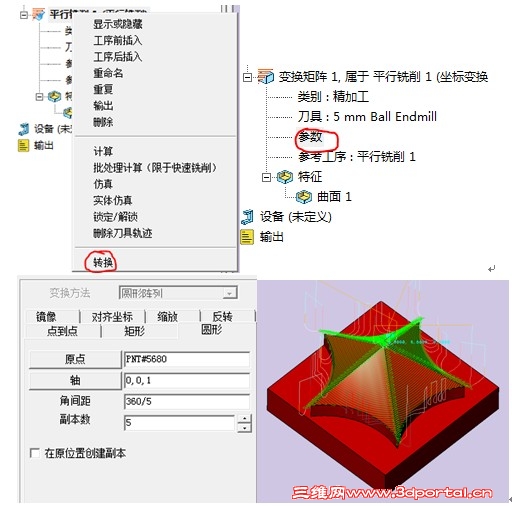

( X8 s+ |. \* [' } D9 t8 d我们在进行CAD设计时只需要用转换命令，就可以将我们已经加工好的这样一个工序，一次生成到其他的曲面，如图：
* s+ r# N/ N2 C
3 }6 b# u9 t( u( _) h
9 W- Y+ w3 l& S' j6 P6 V
通过这样的一种方式，我们可以很快的得到我们需要的其他的刀路，可以很快很方便的完成我们需要的CAD工序。 |
