实用CAD教程：中望CAD之轴测绘制万向联轴节

goto3d

轴测图是反映物体三维形状的二维图形，其富有立体感，能帮助人们更快、更清楚地认识产品结构；通过CAD软件绘制一个零件的轴测图是在二维CAD平面中完成，它相对三维图形更简洁方便，下面我们就通过一个实例看看如何在中望CAD软件中实现轴测图的绘制。

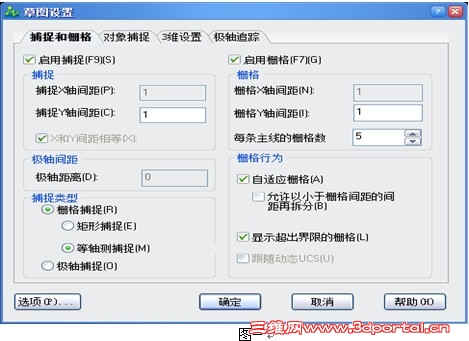

7 b: l9 C" E+ Q. V. z首先设定绘图环境，命令行输入：units 设置绘图单位：长度类型为“小数”，长度精度为“0.00”；角度类型为：“十进制度数”，角度精度为0.00，其余按默认设置。其次设置栅格和捕捉，在状态栏中的“对象捕捉”上点击右键选择设置，打开“草图设置”窗口，将捕捉类型设置为等轴测捕捉；设置捕捉Y轴间距为1、设置栅格Y轴间距为1并点选“启用捕捉”和“启用栅格”复选框，打开捕捉和栅格，如图一所示：
4 m7 G7 e& ~! X2 T/ U) \% o
" ]$ w0 `% K9 l  `- H
9 {2 f7 X$ h+ i, [9 q3 J' s7 G0 F


- [" `& I; ~& J, `

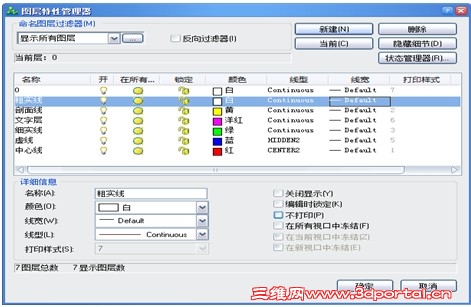

根据制图标准，在“图层特性管理器”中建立图层，并进行层属性设置，结果如图二所示：
' m; G" K7 M! A" a1 m1 b- Q) m9 ~
8 k' H5 X6 c& q. {
+ ~" Z  ?, n! V  h
: u! ~- @1 I* Z# T  l9 `
% T! J" L4 R: C" q- |# t图二

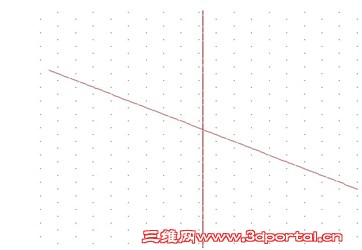

将当前图层设置为“中心线”层，利用line命令绘制轴孔中心线（建议开启极轴追踪），在绘图区域，任意点取一点作为轴孔中心线的起始点，水平中心线的长为35，角度：150；垂直中心线的长度为35，角度：90。如图三所示：

/ o' e5 i2 V8 c% u2 U. s' B
! R- t* `3 ?3 M0 D; H  图三

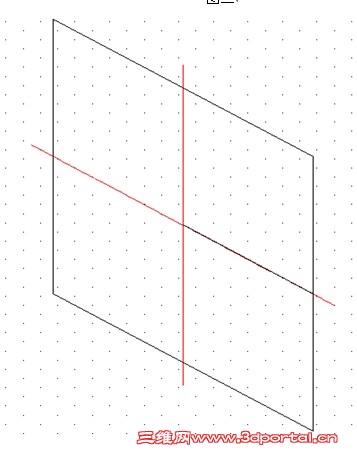

% m( t) W; t& g4 V接下来绘制万向联轴节-长方体；将当前图层设置为“粗实线”，利用line命令绘制基准长方体，该长方体侧面是30的正方形，长为50，以中心线交点为绘制线段的起点，利用极轴跟踪功能，点取相对极坐标为15〈330的点作为线段的另一端点；重复line命令，依次点取相对极坐标为：15〈270、30〈150、30〈90、30〈330、30〈270，完成左平面的绘制（图四）。
7 u) r& D: d4 D* K5 L' h) R+ n
' o" X% J9 X7 M  C3 z" \
. F. e& ]$ k8 M2 I5 d5 ^1 z
. }! ]) n4 F* b' }" Q# H% f6 N 周四

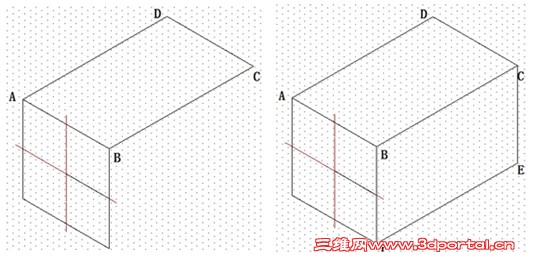

单击键盘上的F5键，切换光标到顶平面，分别选取A、B两点，绘制长为50的直线，连接C、D两点，完成顶平台的绘制。同理按F5键，切换光标至右平面，点取C点，绘制长为30的直线CE，连接EF，完成基准长方体的绘制（图五）。
0 {9 n4 t; h$ R1 P
% ?, }# k* P9 H9 L# e# w. `

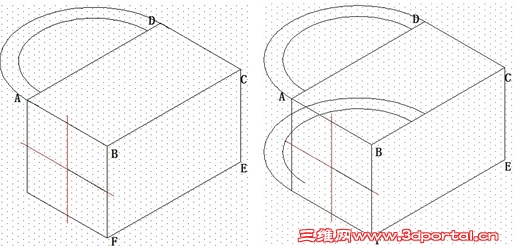

  e* }( Y8 Q& z! A' S绘制万向联轴节- 半圆环体，利用椭圆命令ellipse（同心圆I）绘制顶面半圆环，以AD直线中心为圆心绘制直径分别为了50和40的同心圆，利用trim修剪命令剪去多余弧线，并利用copy命令将顶面半圆环复制到底面如图六所示：
6 P( w  ]8 W. G9 q' X% _5 s
+ f* F" r6 y- o) ]

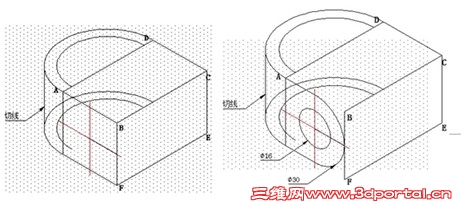

按F5键，将光标切换到右平面，利用line命令捕捉顶平面和底平面外环体切点绘制一条切线；再将光标切换到左平面，利用椭圆命令ellipse（同心圆I）以轴孔中心线交点为圆心绘制直径为30和16的圆，修剪结果如图七所示。

利用copy命令绘制平行于左平面的各平面，结果如图八所示：

图八

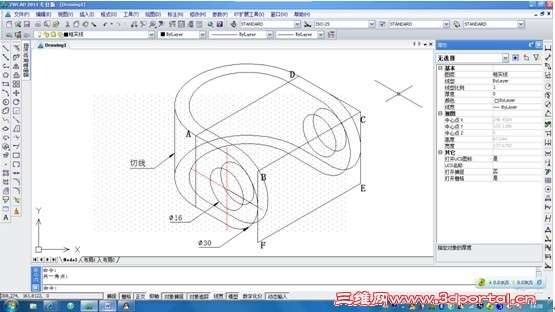

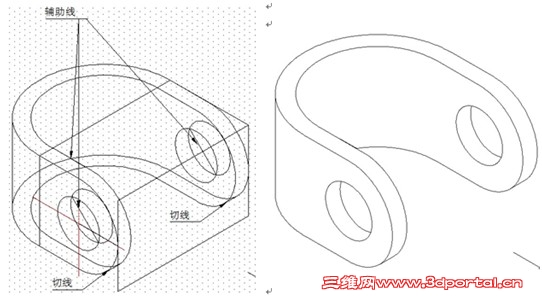

利用line命令和复制对象命令分别绘制万向联轴节中的切线和辅助线，最后利用trim命令和删除命令对图形进行处理，去除多余的线以及应该隐藏的线段，最终万向联轴节的绘制结果如图九所示：
