Solid EdgeST4增强文本功能 文本教程

# o' R: G0 I2 u1 F标注文本格式增强功能
现已对工程图环境中的所有标注和对模型 PMI 提供全文格式设置功能。
在“标注属性”对话框中，可使用“文本和指引线”选项卡上的以下选项更改标注文本的字体大小：
- C4 Z4 N1 b, \$ ^% e# w

• 宽高比
  通过更改字体宽度来调整文本大小。高度保持不变。
  2 M. W% |/ V$ K& L' u- A2 bPMI 标注文本尚不支持此选项。
• 本文比例
  通过同时更改宽度和高度来调整文本大小。
  ) F* o. b" k- G+ z. w2 J, v1 x  I/ c

新的“边界”选项卡提供以下选项，以控制标注文本在标注框内的行为：
/ K8 m  D4 d; m4 ~3 p8 @

• 显示边框轮廓
  5 H7 j9 u9 L* {( P在标注文本周围显示标注边框。
• 边框与文本之间的间隙
  0 U, }+ P7 T" h控制标注框内的水平和竖直间距。

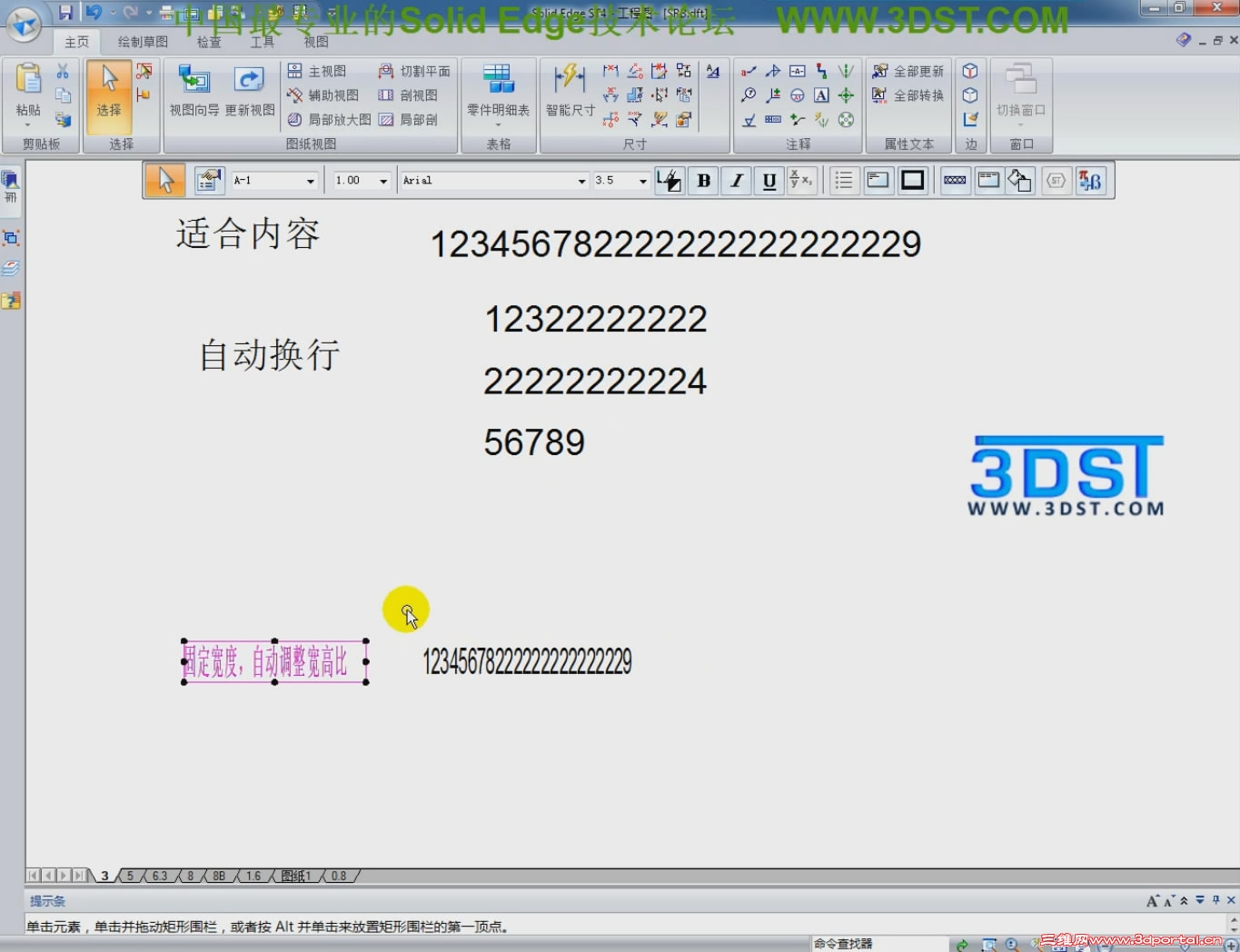

• 使宽度适合内容
  自动调整标注框宽度，使其与标注文本宽度相匹配。显示标注边界时，边界大小随文本一起更改。
• 固定宽度
  保持特定的文本框宽度，即使内容长短发生变化时也是如此。可以使用以下任意一种方法执行此操作：
  3 }% r1 b3 w8 G% C) E- _7 K( e
  • 文本自动换行。
  • 自动调整宽高比。
    & U/ T+ N6 D  z- O( x
