SolidWorks工程图中有关标注的两个问题！

fergus1987

第一个问题：

0 \8 V% {% d0 m+ `8 T" ~* ]( x
7 C. ]* L! \! @7 }& [0 I7 ^
) e5 \- s$ _6 s2 u9 _7 m( _

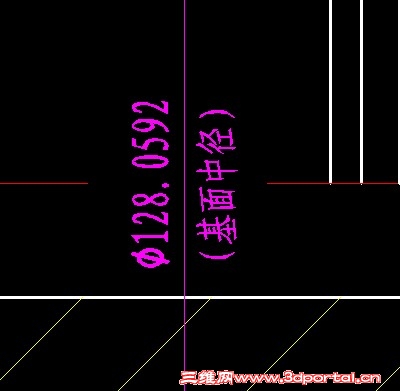

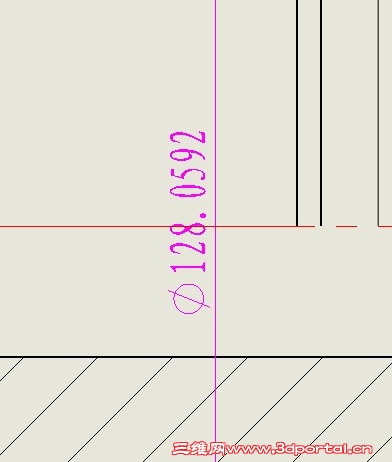

* f  @, R. ^; Z1 z' @0 S/ ~左图为SW标注   右图为AutoCAD中对应的标注
: g/ y; ~  k0 r1 V4 Y; ]在SW中如何在尺寸线下方添加文字？
在SW中如何将中心线在相交尺寸处打断？（红色为中心线）
: k( A/ U# h7 m4 K  h; x3 d' P* |
- K6 s0 e6 p( e6 K& J9 O" _9 h第二个问题：

9 {# y$ H2 l- `; D/ f

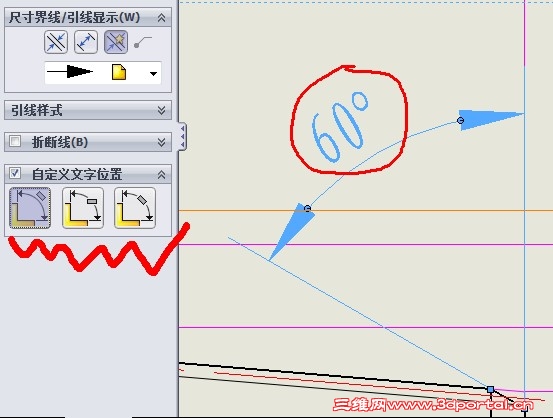

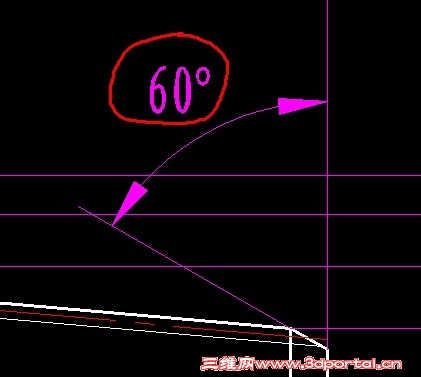

左图为SW标注   右图为AutoCAD中对应的标注
在SW中如何标注角度尺寸时使角度值水平显示?
1 U2 b7 I1 Z8 s, t% ]不是左图中【自定义文字位置】的第二种引线断开的样式!
而是右图中引线未断开而角度值仍然水平显示的样式！
1 J5 U5 }- U0 f) o
求指点!!

fergus1987

自己顶一下!

hongwei_1987jp

用哪个软件要适应用那个，不要强比

fjzrw

帮顶下了 学习下

votasee

第一句:不要注重形式::
" g7 o7 R7 @1 x; V7 w+ O# k1,第一:
标注文字是可以打上去的,何必这么看重呢.你打上去,一行不行打二行.喜欢有线就加条横线,或简单打个下划线..
) ]0 A, k. n* o: @) t2 U
2,第二:
那个标注角度文字是可以改成水平的.不过人家认为这个标注就是不要水平才好看.所以没单独列出来.
5 r( x  o" L! W% Y: v- T你想要水平,只好移动一下文字,调整一下就可以了.如果说你想放在中间,还要水平.那也行.得自己写处理程序.

fergus1987

5# votasee
2 f- E" S3 _6 X, P' B  D1 p谢谢 明白了 SW貌似没有这些功能~ 只能二次开发了
