SW英雄帖！！！有Sw2011的高人吗？问一下如何在复杂曲面上均布点阵？

bluekunjek · 发表于 2011-9-19 12:42:14

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 bluekunjek 于 2011-9-19 13:39 编辑

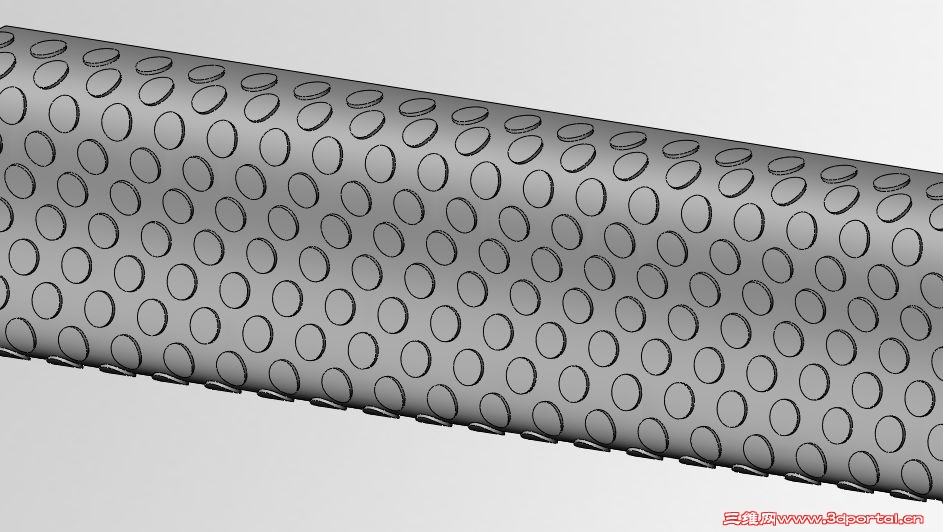

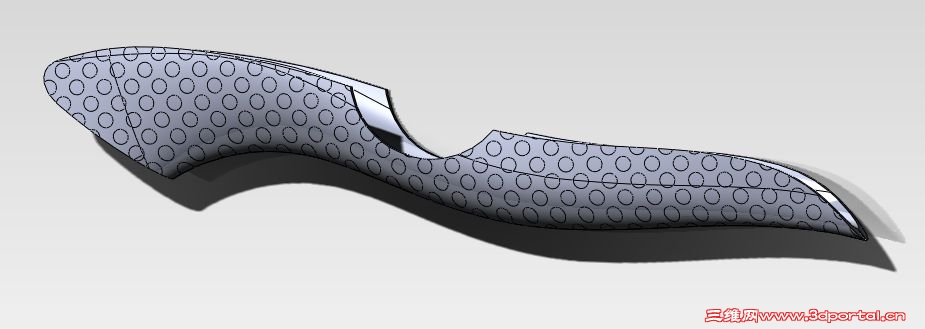

有Sw2011的高人吗？问一下如何在复杂曲面上均布点阵？类似篮球表面的均布凸点，但是篮球是规则简单曲面，我需要的是复杂曲面上能均布凸点，求教了。。。。。,附件我做的文件，大家参考，我投影后上面的圆还好，下面的都变形了。

bluekunjek · 发表于 2011-9-19 12:56:42

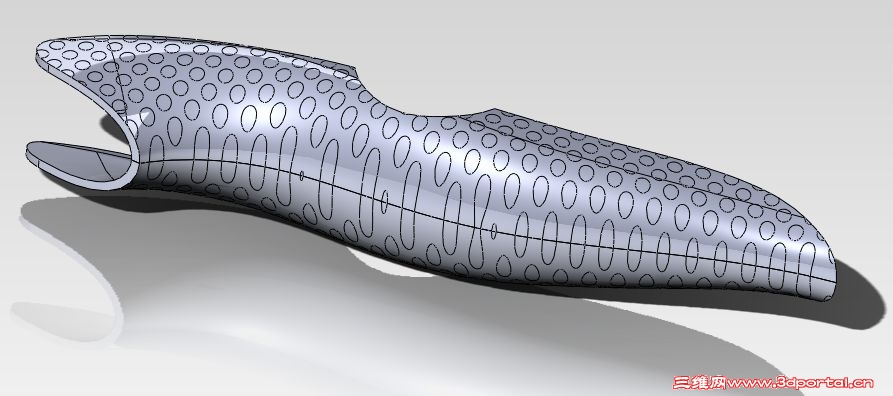

普通的包覆命令可以有这个效果，但是包覆不能用在这个不规则曲面上，如图。

阿帕奇 · 发表于 2011-9-19 13:15:30

曲面的东西，你还避开此软件为好

阿帕奇 · 发表于 2011-9-19 14:00:40

我估计是是不是鞋模？如果是专门的制鞋软件会好得多

bluekunjek · 发表于 2011-9-19 14:11:46

是客户指定的手柄花纹，各种五金工具的手柄（刀，锤子。。。。。），要求很严格

xuxinzhi2006 · 发表于 2011-9-19 14:30:09

楼主给的这个不是SW格式的文件？我的SW2011只能识别最后两个特征。

bluekunjek · 发表于 2011-9-19 15:11:52

是sw格式2010的，你可以打开说明文件没有问题啊，

wwguang · 发表于 2011-9-19 19:35:51

要是闷大现身，应该能解决，可惜高人总是神龙见首不见尾

kingofcatia · 发表于 2011-9-19 20:25:42

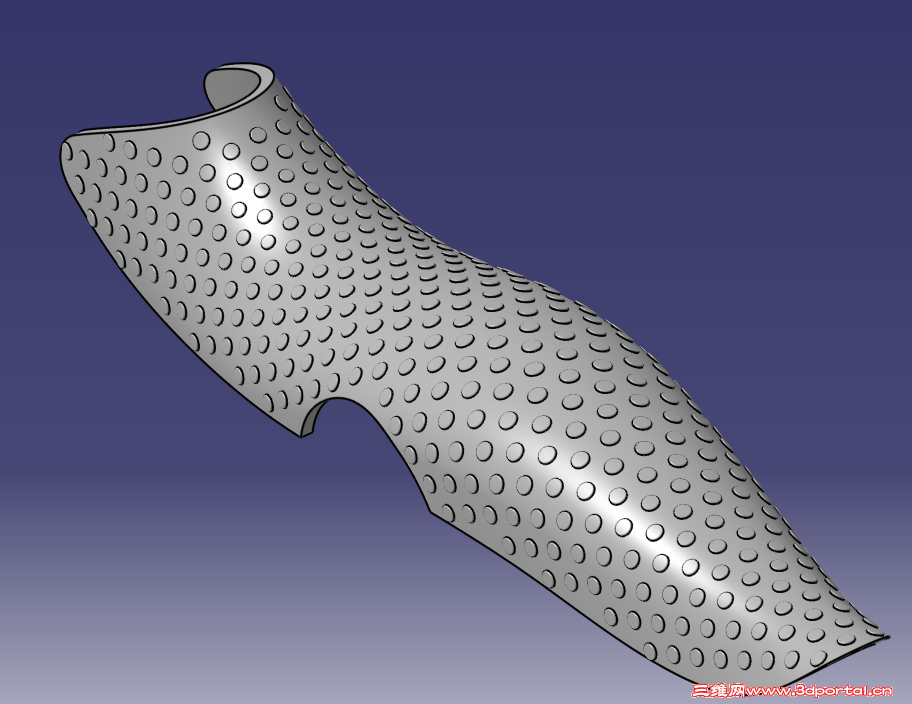

catia完成的。。sw用GW3DFEATURES应该可以做得到的

w_hs1 · 发表于 2011-9-19 21:02:03

什么叫在曲面上均布点阵？
常人理解，均布即相邻点距离相等，一点与各相邻点之间的夹角相等。
按此理解，在平面上点的均布是很方便的，可以是正方形分布或三角形分布。在圆柱形上的均布也很方便，因为圆柱面可以看成是卷起来的平面。
但是并非所有的曲面都可以按此要求均布，譬如球面是不可展开的，根据欧拉定理在一个确定的球面上均布点阵只有5种可能这些点阵的点必须分布在球的内接正多边形的顶点上，它们分别是4、6、8、12、20个点。
球面是比较规则的曲面，其它任意曲面的运气就没有那么好了。所以说在任意曲面上均布点阵基本上是不现实的。
如果一定要在任意曲面上来布置这些点阵，只能是近似的。至于怎样近似，那就要看你允许误差多大，允许误差的方位等等，自然各人会有各人的处理方法。

swsxz · 发表于 2011-9-19 21:35:57

不老叔解释的真是精辟，学习了。

bluekunjek · 发表于 2011-9-20 09:12:25

谁能做呢？类似的也行，只要不是1个个的点，发个附件上来，学习一下

bluekunjek · 发表于 2011-9-20 10:27:57

楼上的大侠，GW3Dfeatures 我下载安装了，全英文，看不懂，不会用，又会用的教一下，或者做一下，附件我歇息一下，或者谁有中文版或汉化的告诉一下，谢谢。

gooogle · 发表于 2011-9-21 08:28:35

这应该是在不规则曲面上做垂直于曲面的拉伸分布，昨天也学习半天没弄懂怎么做，同样期待高手出招。

大鹿 · 发表于 2011-9-21 14:47:21

英雄帖？留名一下

阿帕奇 · 发表于 2011-9-21 15:10:50

英雄帖？留名一下4 s) \+ ?* ~$ _/ m
大鹿发表于 2011-9-21 14:47 http://www.3dportal.cn/discuz/images/common/back.gif

脚印也请留一下，我推荐用别的软件，很容易的，但是此人很执着

gooogle · 发表于 2011-9-21 17:29:11

看看这个对你有什么启发不！我研究了半天，算是有所收获，可是没解决问题，希望你能解决，贴出来大家学习下。
下面是附近，来自百思论坛。

hole_uv.rar (709.76 KB, 下载次数: 55)

大鹿 · 发表于 2011-9-21 18:29:01

脚印也请留一下，我推荐用别的软件，很容易的，但是此人很执着0 O0 p+ Q. t, q( m7 A9 m- z
阿帕奇发表于 2011-9-21 15:10 http://www.3dportal.cn/discuz/images/common/back.gif

沒法子，上司不許用別的软件

wwguang · 发表于 2011-9-21 21:06:04

闷大现身，应该有解了。

gooogle · 发表于 2011-9-22 08:06:15

我发个那个文件，估计就是闷大做的。

阿帕奇 · 发表于 2011-9-22 09:24:02

沒法子，上司不許用別的软件
& u4 h; @ L! h, F# e) q3 o3 Z3 n2 @大鹿发表于 2011-9-21 18:29 http://www.3dportal.cn/discuz/images/common/back.gif

那意思是用SW真的很难做？我昨天帮领导做个叶片，搞了一个一小时，最后领导都放弃了，意思意思就行了{:4_83:} 。我相信象CATIA、NX、犀牛类的软件做曲面很强的都应该没问题。如果客户非得要sw文件，可从别的里面转过来，是吧

bluekunjek · 发表于 2011-9-22 11:27:30

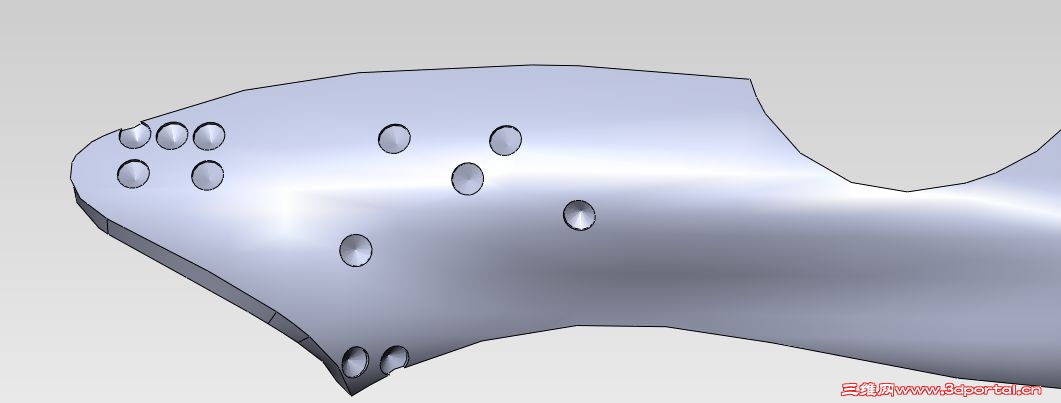

21楼的附件，我看过了，还没实验，但是理念又进了一大步，这样的操作还剩余2个问题，1 是那些点需要1各个的去点，比较麻烦（300多个的话，直接点死。），2是如何变打孔为拉伸？凸点？至于为什么这么执着用sw来解决这个问题，只要是很多时候，一个这样的实际产品问题，将会很大影响该软件在公司内的影响力，嘿嘿，所以求超级高手现身说法，让大家都能够光大一下sw。

bluekunjek · 发表于 2011-9-22 12:36:08

21楼的大侠，用你的方法我自己做了一个，感受了一下，果然和我前面猜的差不多，问题离解决又进了一大步，附件送上我做的文件大家参考一下，顺便，帮忙看看如何，挖孔变成拉伸？令外网格线的尺寸不太好调整。

lixiaolong2011 · 发表于 2011-9-22 13:37:29

SW只能做些规则的东西，曲面方面简直就是垃圾！楼主还做的津津有味，学软件直接跳过这些SW SE AIP等低端软件，直接学习CATIA UG PROE，简单复杂一样做，

gooogle · 发表于 2011-9-22 15:44:14

21楼的大侠，用你的方法我自己做了一个，感受了一下，果然和我前面猜的差不多，问题离解决又进了一大步，附件送上我做的文件大家参考一下，顺便，帮忙看看如何，挖孔变成拉伸？令外网格线的尺寸不太好调整。+ K) ~8 a/ W* E6 d( s4 G2 ~; G
bluekunjek 发表于 2011-9-22 12:36 http://www.3dportal.cn/discuz/images/common/back.gif

切除变拉伸，可以再做一个一模一样的，求差，然后再与原来的求和，麻烦了点，理论应该没问题，我做了几个，感觉还是有点问题，变成拉伸后，有些变形，至于网格线尺寸，确实不太好掌握，我的水平比较凹，慢慢学习中。
