求高手指点solidworks如何画已知方程的曲面

hnhhhjtw · 发表于 2011-9-16 10:22:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我要画一个模型，是复杂曲面，曲面有精确的方程，希望是先用fortran编程产生点的坐标，再画成曲面，但不知道如何去画，如有其它方法也行，只要能把曲面画出来。情高手指点。

gooogle · 发表于 2011-9-17 17:38:04

如果有现成的坐标，把坐标保存为txt文档。曲线里有个命令叫通过XYZ的曲线命令。试试

hnhhhjtw · 发表于 2011-9-20 08:28:53

这样是把曲线画出来了，但是我要画的是曲面啊，而且是一条不规则的曲面。

阿帕奇 · 发表于 2011-9-20 08:41:36

由曲线做面吗

hnhhhjtw · 发表于 2011-9-20 10:48:36

就是不能简单地由曲线通过旋转，拉伸之类能做出来，书上说可以画很多条曲线，然后让它填成曲面之类的，可是我的精度要求比较高，这样一条一条画曲线的话不太现实。想请教有没有更好的办法

gooogle · 发表于 2011-9-20 11:26:01

楼主的意思是不是像三坐标扫描出点，然后输入到软件里，生成三维模型啊。
如果是这样，solidworks不容易做到。听说ug比较方便，没实践过。

hnhhhjtw · 发表于 2011-9-21 20:29:50

能否批处理生成很多条曲线，然后再通过这很多条曲线生成样条曲面啊？

gooogle · 发表于 2011-9-22 08:22:21

能否批处理生成很多条曲线，然后再通过这很多条曲线生成样条曲面啊？
) P! A! G8 P. [! \5 v) e4 Ghnhhhjtw 发表于 2011-9-21 20:29 http://www.3dportal.cn/discuz/images/common/back.gif

solidworks 有个插件叫 scan to 3D 试试能解决不。

hnhhhjtw · 发表于 2011-9-22 15:14:01

scan to 3D这个插件是已经有的还是要自己重新装啊，能否指点一下如何使用啊？感谢之至!

hahap · 发表于 2011-9-24 23:24:42

9# hnhhhjtw

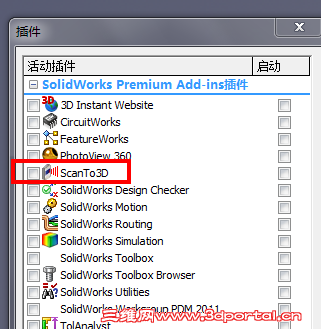

这是ＳＷ的一个做逆向插件，在插件里调用，要是没找到，那说明你安装的版本不支持，请修改安装，装最全功能的Premiue版本。

hnhhhjtw · 发表于 2011-9-27 12:47:22

谢谢！我已找到插件，但是貌似画出的曲面很粗糙啊，有没有改进的办法呀？除了把点画密意外。

hahap · 发表于 2011-9-27 15:01:57

11# hnhhhjtw

可以通过这工具优化点云质量，做出曲面，后期还要自己手动修补曲面，直到做出完整的实体，

kingsen · 发表于 2011-9-27 23:56:23

这个对于SOLIDWORKS来说有点勉为其难

walkinheaven · 发表于 2011-9-29 09:46:47

要求这样精度的曲面，可以用UG，CATIA来画。SW还是画常规机械的，简单曲面也可以。对于自由曲面，它的功能不是很强。

fjzrw · 发表于 2011-9-29 11:23:51

额这个可真是不可理喻啊

votasee · 发表于 2011-9-29 13:29:18

本帖最后由 votasee 于 2011-9-29 13:33 编辑

我觉得楼主应该是这个意思...方程曲面..方程是有精确的函数构成的.

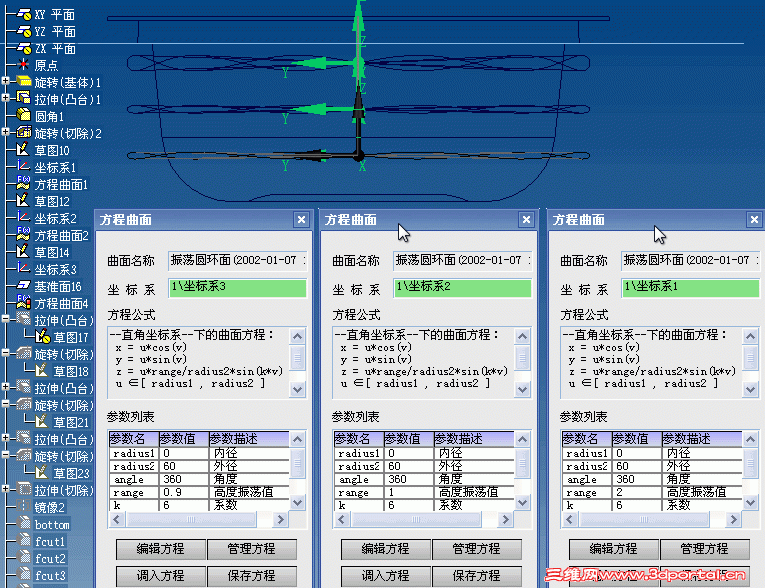

我这里正好有个例子,可惜不是solidworks的.如图,做了三个曲面::
三个曲面均是由方程的参数控制的...具体看下面::

我想起来了
曲线吗,可以由点拟合而成的...
曲面同样也可以...
由坐标点,拟合而成..这功能貌似很多软件里面都有的..
尤其是像Autocad,3DSTUDIOMAX. 不知道solidworks支持不 ??
但是我想这也不是问题.你可以先用这些个软件生成一个曲面或实体,然后导出相应solidworks能读取的格式.
然后再导入solidworks.这样不就可以使用了吗...
只不过麻烦点...
但是现在的很多产品,通用都是混合设计的...

jah_cad · 发表于 2011-9-29 15:07:25

16# votasee
上面的同志真是好同志。这个贴我收藏了，好像收藏的贴过段时间会消失了，不知道为什么。
