我在想，是不是大家都理解错搂住的意思了呢？因为如果他是一个新人，而又没有人指导的话，他是不是还不知道2维工程图是需要另外单独建立一个文件（就是说，搂住可能错误的认为直接把PROE的3维文件另存为就成了2维图）。实际上在PROE里工程图和零件图是两个文件哦。* I0 I* D9 |. N/ |1 I
8 Q8 U; X2 J% g- L, {# P
这样给你演示一下吧，刚好下班了。! U/ W6 e& u" t' E1 u. m. V
第一，建立一个零件，就是默认的，随便创建一个，效果不截图勒。 D; R+ l4 J# v v; h

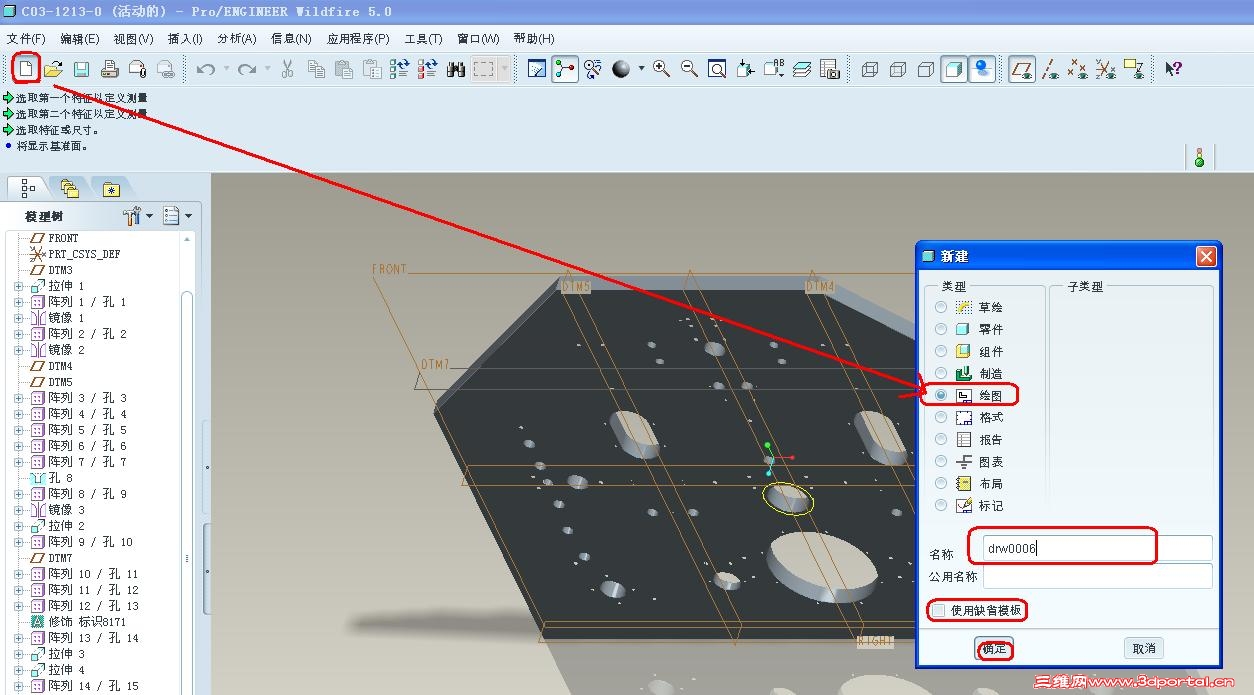

第二，有了零件图后，再点新建，选择绘图，具体如图。当然里面有需要选择的哈，具体不说了，先告诉你如何创建工程图。 3 W/ `. ~2 W2 r( P: U " ^' f- y, Q7 V5 m
' C4 n5 w; h" E* t3 J. z8 W$ c$ F
0 u {7 Q" L& c% F0 \* a, `8 |* A2 K, x, y& x, w- `2 o* ~- U

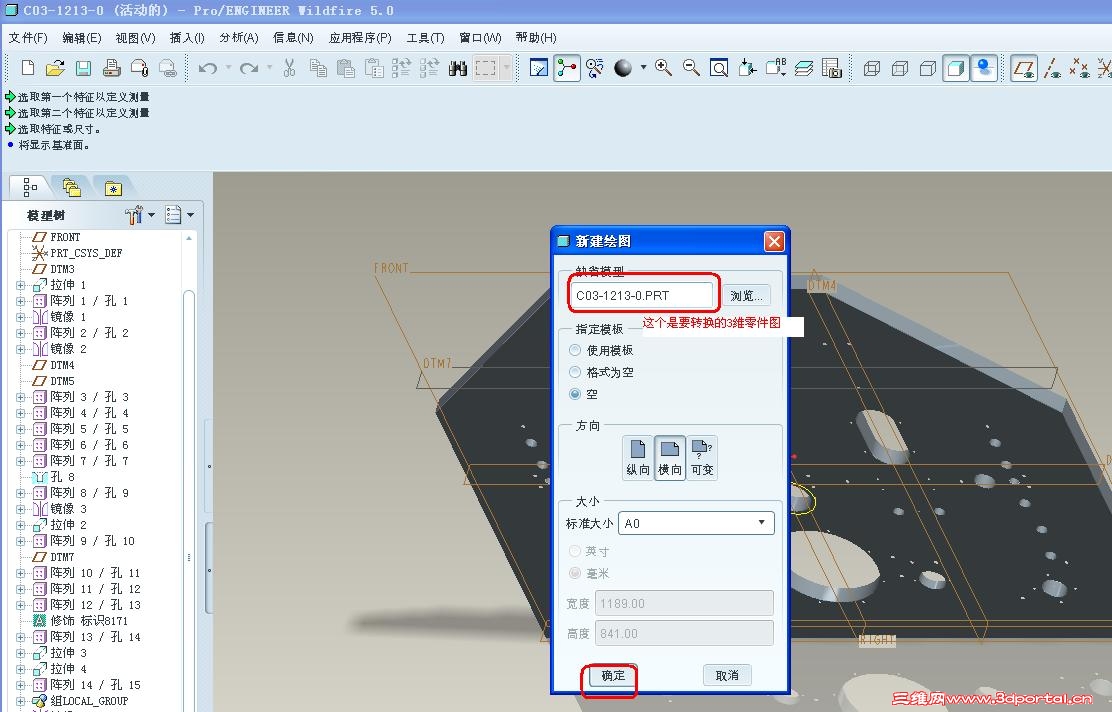

确定后就是下图了，注意那个零件名字就是你要转换为2维图的零件模型哦: ]' O! g8 s& v# d0 e" E T$ b
0 S7 z& ~% W# {9 f" a
4 j9 i% x7 J, {

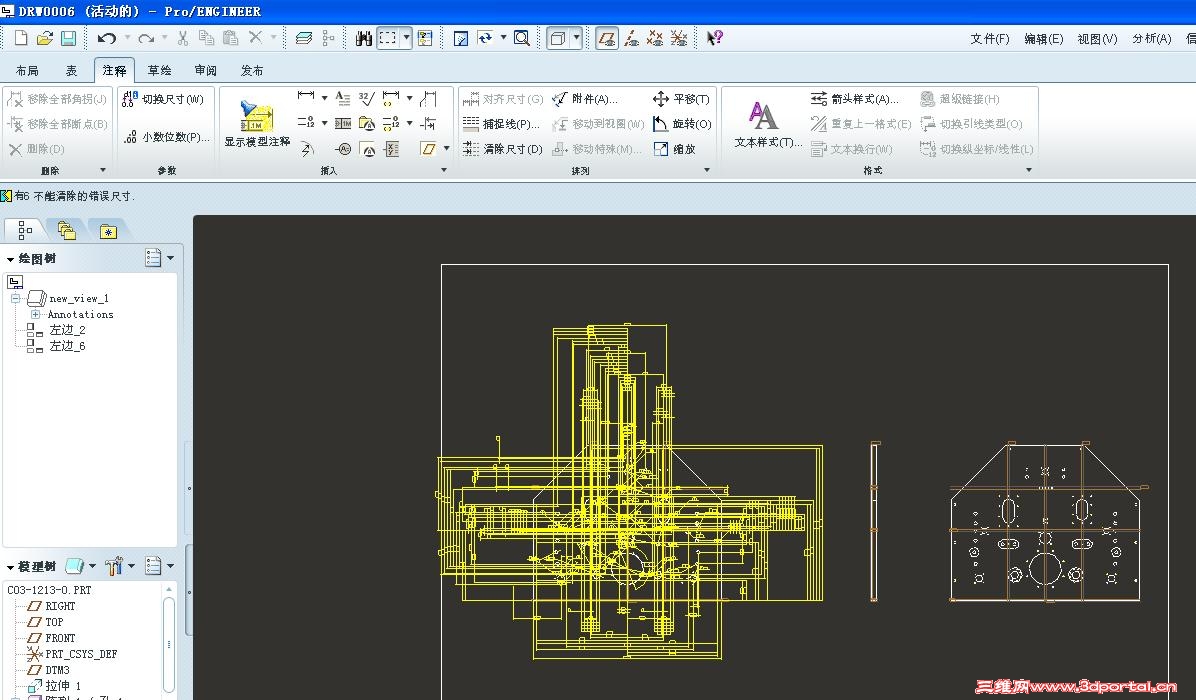

第三，你在确定后，看到的才是真正的工程图。默认使用模板的话会是一个三视图的，一般默认的是个第三角的哦，当然如果用的是国标模板就是第一视角了。具体如下图。我这个是随便放的几个投影视图哈。别计较哦，尺寸是我让PROE随便生成的，更别当真哦，乱的很了 ; V! I f: V4 D2 p! L# l
