液压站液压系统图?请教其工作过程

WWXGO · 发表于 2011-9-7 10:40:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 WWXGO 于 2011-9-7 10:45 编辑

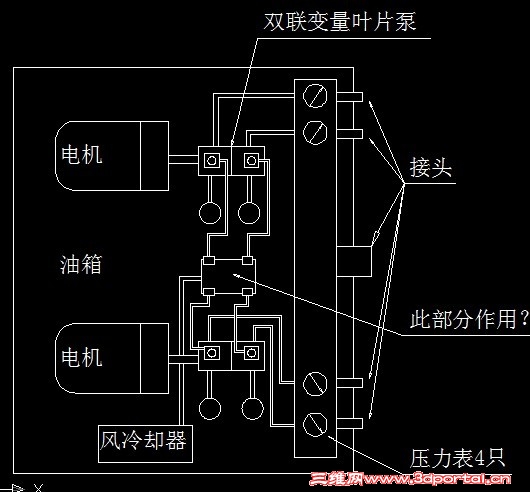

液压站液压系统图，
1.请教其工作过程？
2.为什么要两个电机呢，为什么用双联泵呢，中间部分是卸压还是怎么回事呢？
4.出油路共4路，这跟电机和泵有什么关系吗，不能用一个电机一个泵吗？
3.及此个液压站能发生的作用，液压了解不多，请大家指教？

WWXGO · 发表于 2011-9-8 21:03:58

斑竹要帮我加加油哦！！

xzs2321 · 发表于 2011-9-8 21:52:03

感觉像是一个5通管接头

落叶随风1224 · 发表于 2011-9-8 22:41:34

像是壳体回油去冷却了；楼主能不能再贴一个原理图；这样才能分析。。。

9619 · 发表于 2011-9-9 07:05:24

楼主问的都是基础问题，最好有原理图，才能知道它的作用。
从这个图上看，中间部分是一个把五个泵的泄漏油口联在一起的一个接头块吧，然后接系统冷却器。

guangummy · 发表于 2011-9-9 08:31:13

楼上说法正解！

hq0305 · 发表于 2011-9-9 14:50:00

中间这个块估计可以起两个作用
1. 回油合流
2. 两个电机组合流使用，需要很大的输出流量的时候

hellockuan · 发表于 2011-9-9 16:58:00

两个电机是一用一备，，
双联泵是一高压一低压。。
中间那个搞不太清楚

313996335 · 发表于 2011-9-9 20:29:08

提示: 作者被禁止或删除内容自动屏蔽

WWXGO · 发表于 2011-9-10 20:56:40

是，我也觉得奇怪 9# 313996335

WWXGO · 发表于 2011-9-10 20:57:54

因为实物就是在这个泄油交会处，然后又在侧面接冷却 10# WWXGO

自流井 · 发表于 2011-9-10 22:12:22

很好理解

双联变量泵必须泄油冷却，变量泵的泵体回油经过风冷却器冷却器

这是常规的

然后打出正常的供油。。

394799691 · 发表于 2011-9-11 20:18:43

分析的有道理

WWXGO · 发表于 2011-9-17 22:00:44

我不理解：
1.风冷却器冷却目的是把油冷却还是把泵冷却呢。为什么要泄油冷却呢。 12# 自流井

sunnychl · 发表于 2011-9-18 11:47:58

你这是什么图纸啊？看不懂

9619 · 发表于 2011-9-18 20:57:15

貌似像泵的泄漏油合流之后回油箱。但是，泄漏油进冷却器好像不好吧？背压大了壳体怕是不行吧/ I, @+ n+ h, ]+ V7 V* l0 ~
313996335 发表于 2011-9-9 20:29 http://www.3dportal.cn/discuz/images/common/back.gif

一般热量都是在泄漏油中产生，泄露流量很小，冷却器规格一般都较大，不会有问题的。

WWXGO · 发表于 2011-9-18 22:49:59

我不理解：
1.风冷却器冷却目的是把油冷却还是把泵冷却呢。为什么要泄油冷却呢。 16# 9619

hjg0920 · 发表于 2011-9-25 20:59:33

个人理解，泄露的油一般是通过小孔，高速油液通过小孔是会升温的，很多液压系统的升温是用的这个，所以卸油口用集中冷却。

fnwwxl · 发表于 2011-9-25 22:07:33

中间为双联泵泄油汇合经过冷却器冷却，双联泵提供高压小流量低压大流量作用。
