Solid Edge面对齐偏置值与方向的关系
; s3 N& k. v x, C% K2 xSolid Edge装配关系中，使用了“面对齐”关系后，如果没有在工具条上选择“浮动”的话，默认是“固定”的。9 a$ a" Y0 O& g( y2 ?$ C8 o
贴合是两个零件分别分布在配合面的两侧。
( w7 f$ Y7 P2 x面对齐是在两个零件在配合面的同一侧，但可以通过“翻转”来达到分布两侧的效果。
" Y0 ]) @: v/ _; W& W5 q8 G3 x/ c关于面对齐时，输入指定距离使两零件配合错开平行时，有时需要输入正值，有时需要输入负值才能达到自己想要的效果（如零件A比B高或者是B比A高）。这里面就牵扯到一个指定这个“面对齐”关系时的具体操作了。

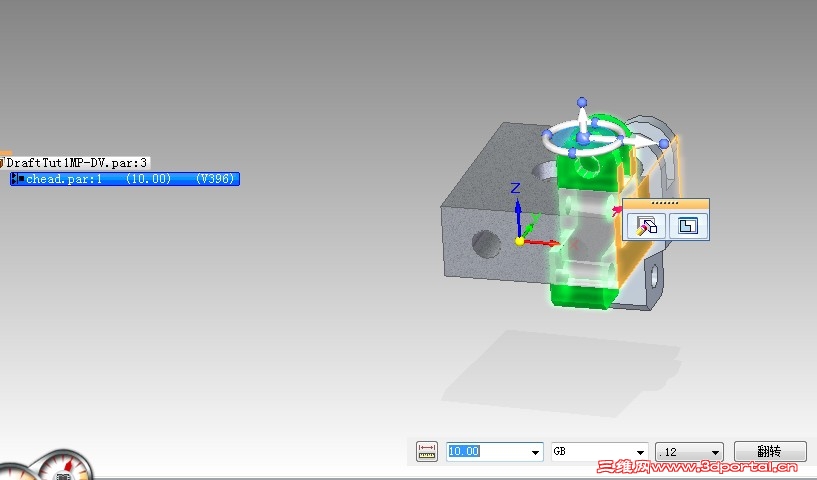

0 c {) c$ Y9 K! |* p1.先选中零件A，再点击“装配”命令，然后选择“面对齐”，这时要先选择零件A的面，再指定零件B的面。5 u( S$ \) m$ @3 `$ h/ X- v
" n% R! ?# ~4 \
2.在未选中零件的状态下，直接点菜单上的“面对齐”按钮，然后选择零件A的面，再选择零件B的面。
$ K* ?. h( [0 l/ [4 ?* O5 B: i上面两种操作，在重新指定面对齐的偏置值时，输入正值，会使零件B的面凸出于零件A的面。
# b4 l* C* o* M/ e' A; r2 M, ]$ @
3.先选中零件B，再点击“装配”命令，然后选择“面对齐”，这时要先选择零件A的面，再指定零件B的面。6 {4 {+ I8 K, v( D, K8 e
+ |" _# g+ M) x; Z6 l9 c
4.在未选中零件的状态下，直接点菜单上的“面对齐”按钮，然后选择零件B的面，再选择零件A的面。
" p6 N' N6 s* i/ ^" D# y1 c
0 e `9 j, }4 o& a+ `0 M. W6 c& b: A上面两种操作，在重新指定面对齐的偏置值时，输入正值，会使零件B的面低于于零件A的面。6 e9 U/ s' Y; D( Y; X4 O- G+ }
8 d; A6 C& O5 M% Y! X5 P: E3 |由此证明：$ _; ?0 _" i/ f/ ^2 w; O' h; z4 t
' a7 f3 ~( }) @* m4 a" o偏置值输入后的效果与指定关系时选择零件的先后顺序有关。
