钣金合并壁问题！！急！

nzy · 发表于 2011-9-2 07:21:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

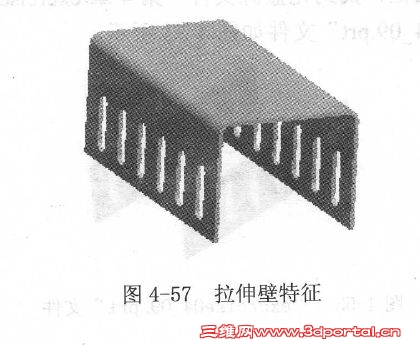

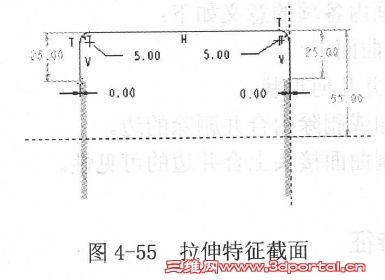

如图所示：图4-55先做一个拉伸壁，再做偏移，然后再做上面的拉伸，
问：怎么将第三步做的拉伸与前面的两个元件合并，按照教程上面的步骤做了好多次未成功。
请高手指点，给出详细的方法步骤！
谢谢！

liuzhanping9605 · 发表于 2011-9-2 08:07:43

注意选取面时候的方向要统一，可以在线框下看颜色的

白辞 · 发表于 2011-9-2 10:02:37

教程上面的步骤上传看看好么？

wanghuiyan · 发表于 2011-9-2 11:16:45

我试了一下似乎要遵循这几点：
1.建立特征时要注意调整合并时绿色面对绿色面。
2.合并时选面的顺序要注意：第一壁建的面要先选为基础面，其他面要向它合并
附件给你参考

tangcarlos3d · 发表于 2011-9-2 21:59:16

本帖最后由 tangcarlos3d 于 2011-9-3 14:29 编辑

这个教程的作图办法是个笨办法。可直接画平板、pattern孔，折弯。或直接拉伸U形，切长方形孔。绿色面也就是驱动面，要合并就必须驱动面保持一致，也就是说驱动面必须合并后是同一面，因此合并前必须在同一侧。

鲍旭苗 · 发表于 2011-9-3 09:31:08

绿色面保证在同一面，合并的时候，就很简单了的

liuyouzhon · 发表于 2011-9-3 14:55:48

我试了一下似乎要遵循这几点：
! j2 K% R* \+ o* O/ [- {& ~  x1.建立特征时要注意调整合并时绿色面对绿色面。
- s! M) g; Z/ J2.合并时选面的顺序要注意：第一壁建的面要先选为基础面，其他面要向它合并
  B* q: k" t  y5 v0 N  b8 G5 r附件给你参考
: M  b" E: s3 S6 Z$ ]wanghuiyan 发表于 2011-9-2 11:16 http://www.3dportal.cn/discuz/images/common/back.gif

噢，原来如此啊，谢谢。

12391272 · 发表于 2012-4-8 16:38:09

我正好遇到这问题了

yubingren · 发表于 2012-4-9 12:58:35

方法很多在于学习

wquan_fu · 发表于 2012-4-11 18:53:22

后面的特征线要落在前一特征边线上，同时要求，绿色边同在一侧，如果你画图时不在一侧就会出错，按按箭头切换到同侧。但你这零件分两次这样画也没必要，还是改草绘吧，一次拉过去。

HBK · 发表于 2012-4-15 21:11:50

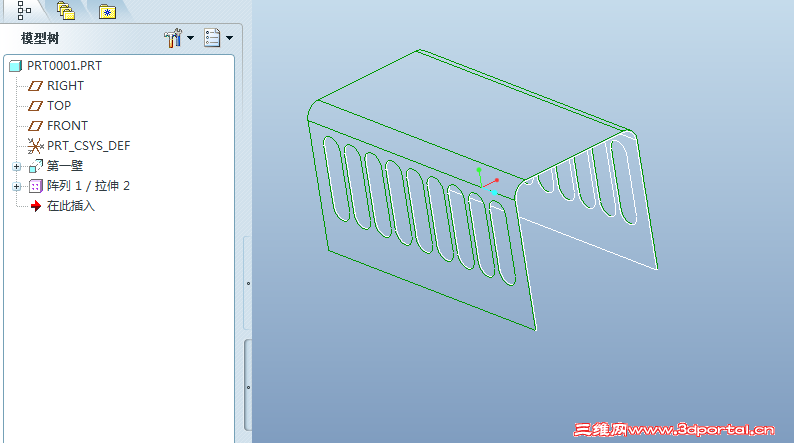

这是我画的，好像不用合并壁吧。
