工程图中是否可以精确控制不同零件视图的位置

votasee · 发表于 2011-9-1 14:57:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

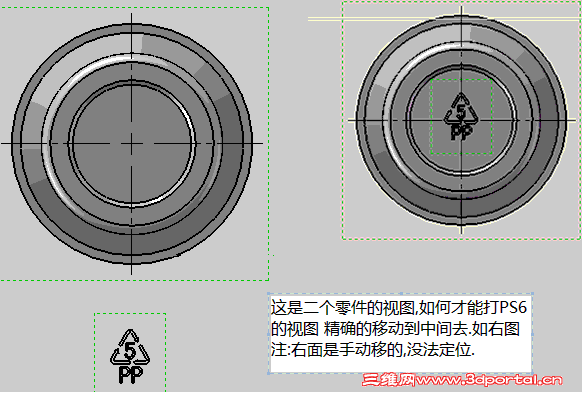

有二个零件是分开做的..因为这样可以偷懒

但是第二个零件在第一个零件上的位置有时需要改变..
不知道有什么办法能控制视图间的相对位置,并能标出尺寸.

这个问题以前困扰好久了,虽然后来,通过设计库暂时了事了.
但是感觉偷懒时还是这样方便...
现在再次提出来问问有否办法控制各视图的相对位置.
(用不着管零件,这种情况我只出PDF图)

802210 · 发表于 2011-9-1 16:52:19

提示: 作者被禁止或删除内容自动屏蔽

liweisky · 发表于 2011-9-1 20:15:07

你将第二个零件插入第一个零件里，再设定配合关系不就可以了

tangcarlos3d · 发表于 2011-9-1 21:46:02

本帖最后由 tangcarlos3d 于 2011-9-1 21:50 编辑

1）做成一个装配后再用装配模型出工程图不就OK了吗？位置在装配时可精确定位。
2） ProE由合并命令，看看SW有没有。有的话做成一个装配后再用合并命令合并成一个零件出图。

votasee · 发表于 2011-9-3 15:09:23

本帖最后由 votasee 于 2011-9-5 10:38 编辑

就是想偷懒才不做装配的...
或者我也可以直接在零件图中画出来.不过这样更麻烦.
四楼是更夸张了.还要用ProE.
我只想临时借用一下那个标记不标尺寸都行.所以就手动移下视图.当然能精确控制视图位置就更好了..
出个工程图就行..不需要出零件档.

至于说用贴图来实现.估计不行.我也没用过..
但是想想贴图不太可能能精确控制位置和大小等.所以不太现实.

还有是用对齐,但是只适合原点对齐...万一标记需要下移一点就搞不定了..唉.看来不行了.

用辅助点也搞不定.算了.结贴吧..

lider2010 · 发表于 2011-9-3 17:57:24

可否再2个试图中分别画辅助线，让辅助线对齐来定位？

留在未来 · 发表于 2011-9-3 22:30:12

选右键，有各种对齐方式。如原点对齐，水平对齐，竖直对齐……，不过画零件图的时候就先要定义好零件的位置。比如一个零件中心是在原点，而另一个的中心是不在原点的，那样选原点对齐的话就做不到中心对齐了

hcz273 · 发表于 2011-9-4 08:55:44

应该做不到，不要说不同零件视图之间做不到，就是同一零件的不同视图之间也不能精确定位，在SW里，连弹簧的标注都是件很苦恼的事。

mjxyms123 · 发表于 2011-9-5 10:37:15

那东东直接设计到一个模型里，在草图里更容易调整，至于工程图可以控制显示与否！

che-zp · 发表于 2011-9-5 12:41:27

工程图中也可以使用添加几何关系来定位的
