求高手帮忙画此图

0000aaaa · 发表于 2011-8-30 18:13:45

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 0000aaaa 于 2011-8-31 09:44 编辑

外经393.7
节距P80
滚子直经D1  36
量柱直经DR 36
节圆直经359.52
齿数Z  14
齿形  3R  GB124-85

求画法,小弟先谢谢了

0000aaaa · 发表于 2011-8-30 20:26:33

[img][/C:\Documents and Settings\Administrator\桌面]

0000aaaa · 发表于 2011-8-30 20:27:12

图片怎么传上来啊,我要把图纸上传

0000aaaa · 发表于 2011-9-1 10:04:37

怎么就没有人帮帮我呢

tonggin · 发表于 2011-9-1 13:44:25

这个不是很简单的啊，为什么要求解呢！？

WHC44 · 发表于 2011-9-1 14:12:34

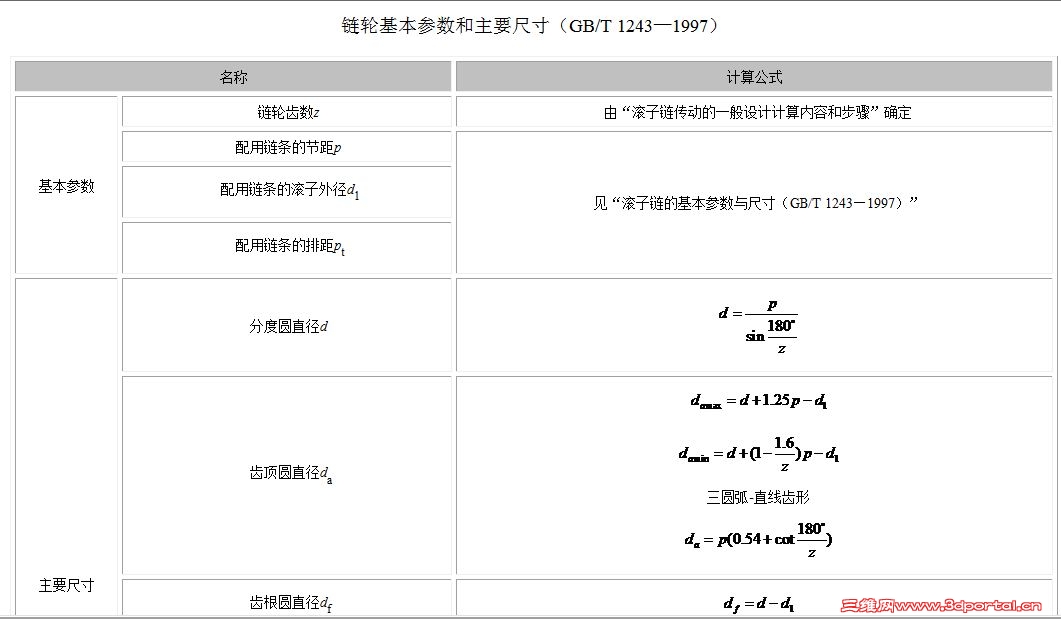

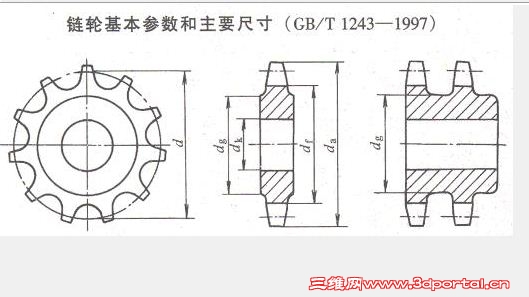

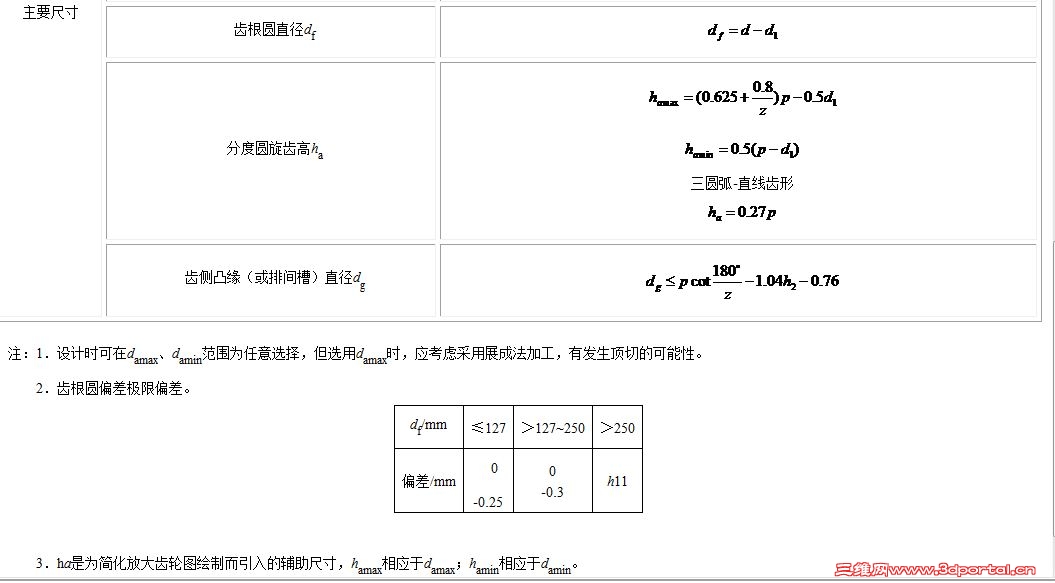

这是一个滚子套筒链轮，不过你的节距80、齿数都不是标准的，所以你得查询机械设计手册，根据上面提供的参数画出来。

xuyuwei · 发表于 2011-9-1 20:41:14

滚子链不难画啊！关键是滚子的直径要吻合，节圆直径要准确
链轮都是有国家标准的
