在UG软件中这个键槽怎么绘制？

chenjunwen · 发表于 2011-8-18 16:10:17

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 chenjunwen 于 2011-8-18 16:15 编辑

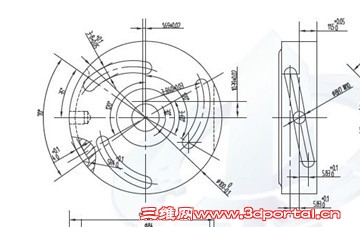

在这个图纸上面，键槽怎么绘制，就是圆周上面那个带角度的，带R的键槽，还请各位高手指点指点！

chenjunwen · 发表于 2011-8-18 16:16:02

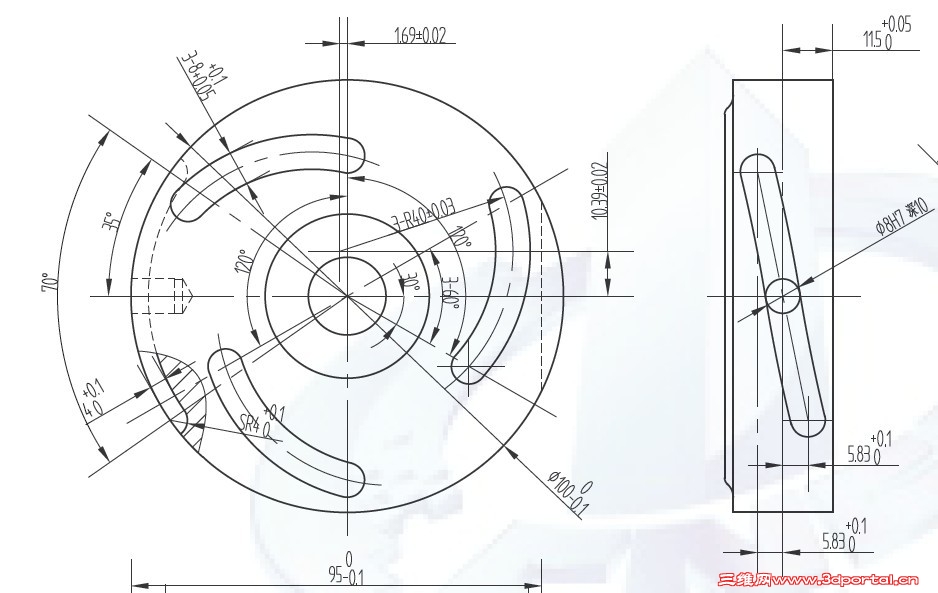

上面那个太小了换个大点的给大家研究研究

WHC44 · 发表于 2011-8-19 07:51:04

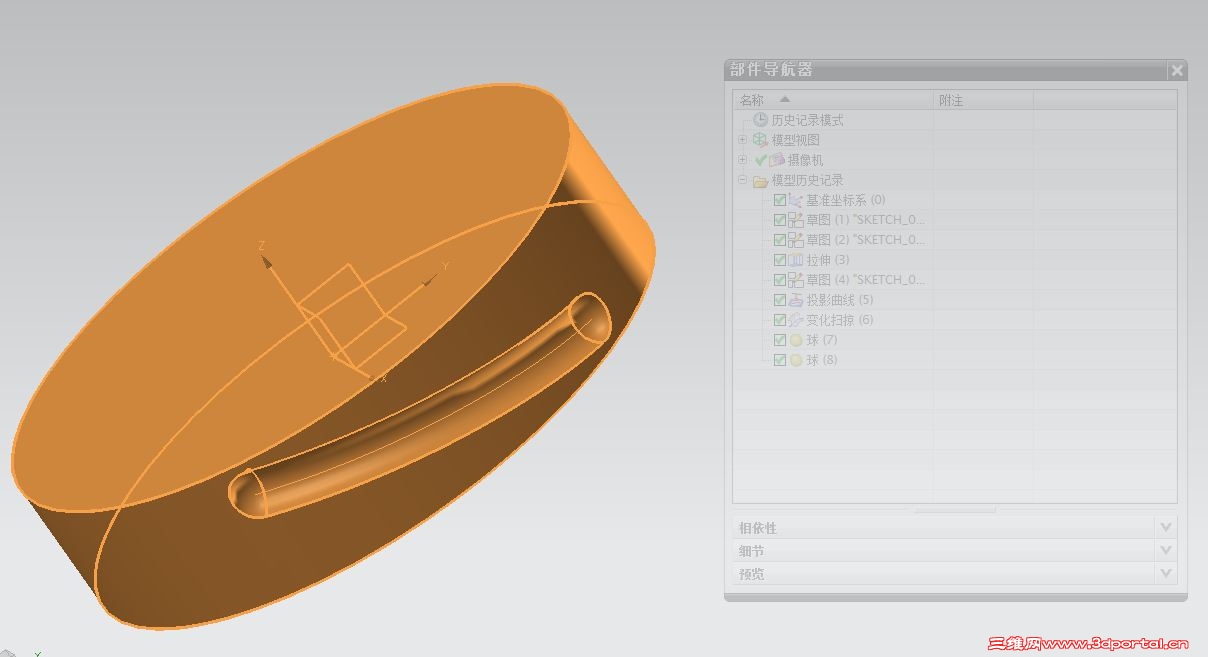

我的方法：1、绘大圆柱，2、选择平行主轴线且过轴线的面做绘图面，会草图直线（参数由平面图算出）；3、按矢量投影此曲线至圆柱面；4、以此曲线为轨迹直径8圆做截面做变化扫掠，并球差；两端点做球并求差。

阿帕奇 · 发表于 2011-8-19 08:44:20

与楼上类似，做次沟槽的平面，与圆周立面相交得引导线，然后在作出截面线，扫略

chenjunwen · 发表于 2011-8-19 08:51:24

谢谢我在试试，不行的话在问您

chenjunwen · 发表于 2011-8-19 15:05:37

OK 谢谢已经做出来了刚开始用投影不是很会现在好了谢谢2位的指点

beyond2009 · 发表于 2011-8-22 15:42:00

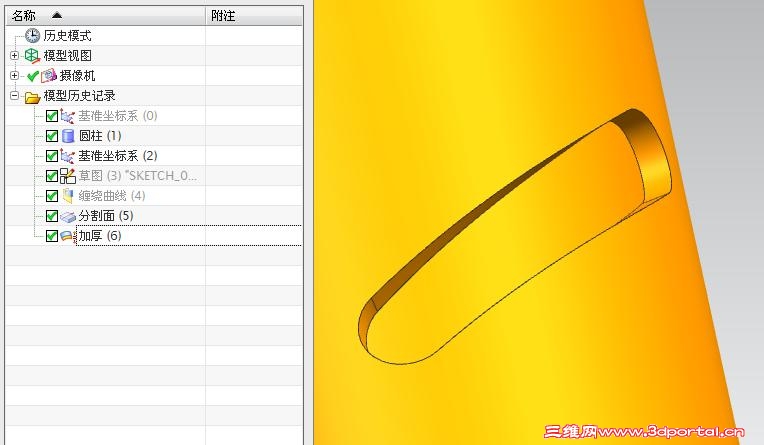

草图——缠绕曲线——分割面——加厚

chenjunwen · 发表于 2011-8-23 11:40:57

真的是条条大路通罗马

wyhpassage · 发表于 2011-8-27 11:02:34

7# beyond2009
两端是球头，不是柱面

蓝色荆棘 · 发表于 2011-12-5 13:44:55

确实是能人倍出啊
