请教：哪位高手能用solidworks画此图？

bush9898 · 发表于 2011-8-16 16:26:19

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 bush9898 于 2011-8-17 11:15 编辑

请教：哪位高手能用solidworks画此图？最好是用SW07画。

tangcarlos3d · 发表于 2011-8-16 23:08:54

可能是本人没看懂吧，感觉主视图与左视图对不上号。从左视图看上去主视图上下方向应该有3个面才对，可是主视图上只有2个面？

bush9898 · 发表于 2011-8-17 12:39:48

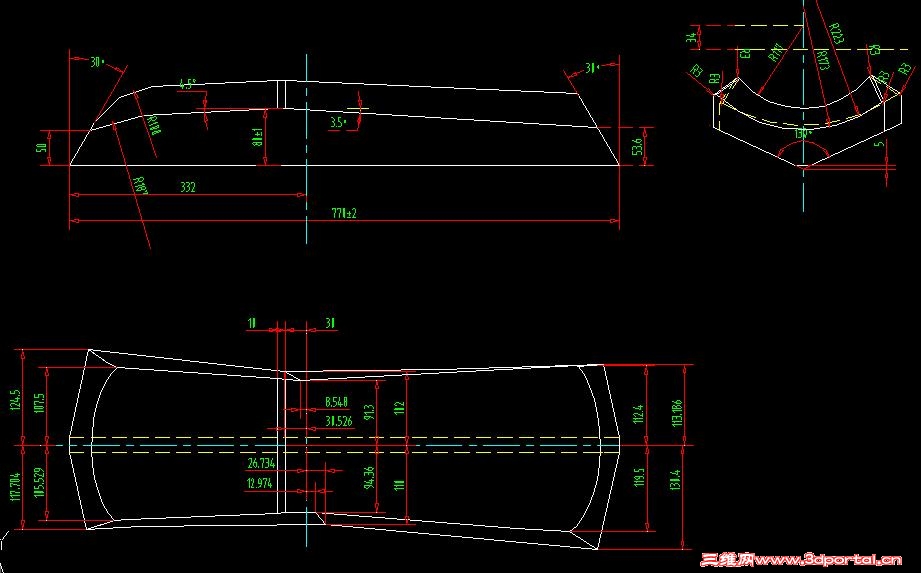

cad图纸已上传，请高手帮忙画一下，谢谢！

hongwei_1987jp · 发表于 2011-8-17 20:16:23

3# bush9898

你是完全一点不会呢？还是让别人给你做？

还是看不懂图纸？

hongwei_1987jp · 发表于 2011-8-17 20:18:41

2# tangcarlos3d

图纸都不完整？叫人怎么去画

tbxy108808 · 发表于 2011-8-17 20:23:49

并不是太难呀!

bush9898 · 发表于 2011-8-17 21:08:06

是厂家发给我的图纸，用SW画了两天没有画出来，所以请高手帮忙

cd163 · 发表于 2011-8-20 11:34:02

有人画了么？
我表示00看不懂，不知道怎么画~
求学习

9469 · 发表于 2011-8-23 10:34:47

你贴的CAD图画的不对呀怎么画

ykpsky · 发表于 2011-8-23 14:51:24


wangbaozhang · 发表于 2011-9-3 08:58:46

这个叫导板，10楼画的正确

tangcarlos3d · 发表于 2011-9-3 09:09:50

本帖最后由 tangcarlos3d 于 2011-9-3 09:15 编辑

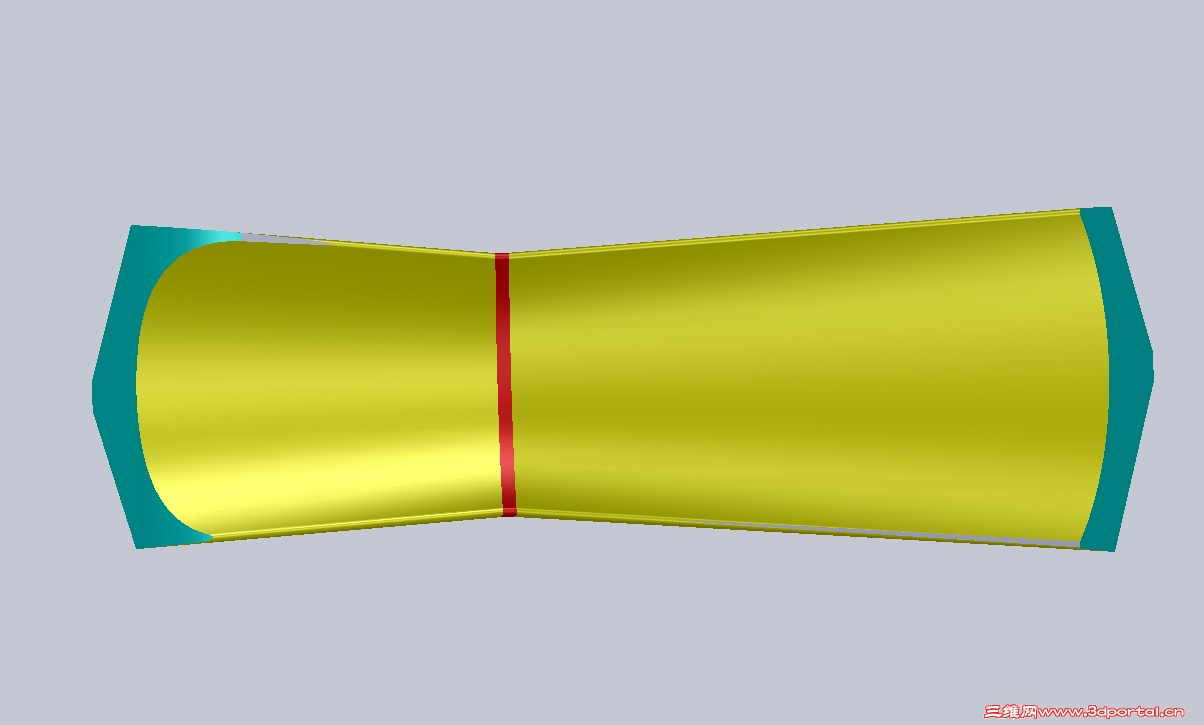

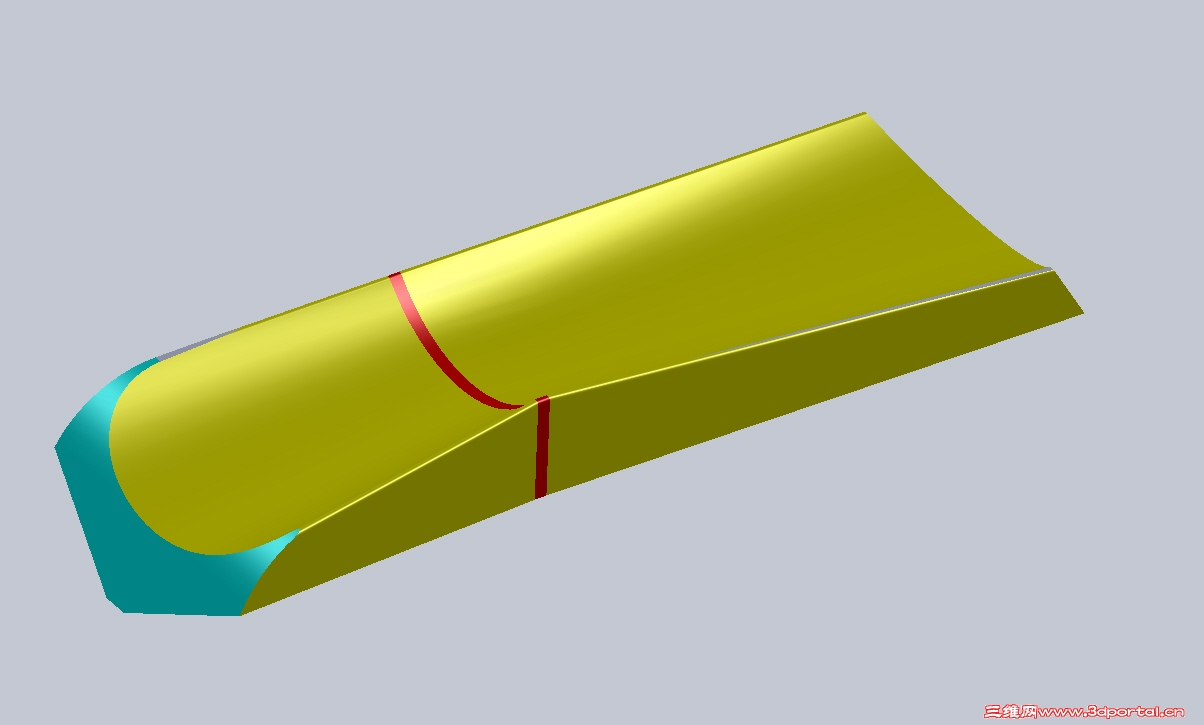

做了一个，不知道对不对？不过你的二维图确实存在问题。193217119321727 Y# K; g; @# t' |# f
ykpsky 发表于 2011-8-23 14:51 http://www.3dportal.cn/discuz/images/common/back.gif

10楼请用你的模型贴三视图验证看看原图左视图对不对。最好也把3D模型传上来让大家学习学习。

xmzwf · 发表于 2011-9-3 09:32:42

哪位高手能用solidworks画此图

votasee · 发表于 2011-9-3 15:30:14

10楼应该是不对的..但是呢也就基本这个样....

它这图中显示每个面的斜度都不一样..真是吃饱了BT

netyh · 发表于 2011-9-4 18:15:29

真有点难哦。。。

bush9898 · 发表于 2011-9-8 12:57:42

本帖最后由 bush9898 于 2011-9-8 16:48 编辑

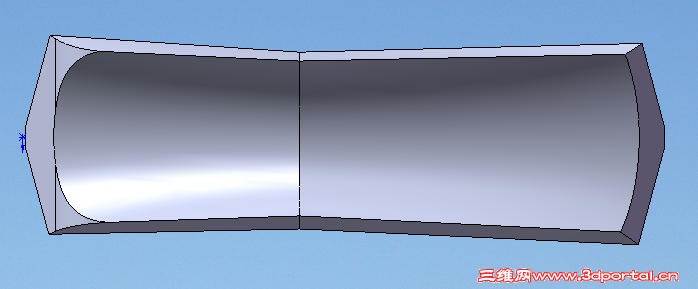

10楼的朋友，你画的正确。能否上传三维模型供大家学习？谢谢！我也画了，但就是画不出你中间红色部分。

ykpsky · 发表于 2011-9-13 17:07:16

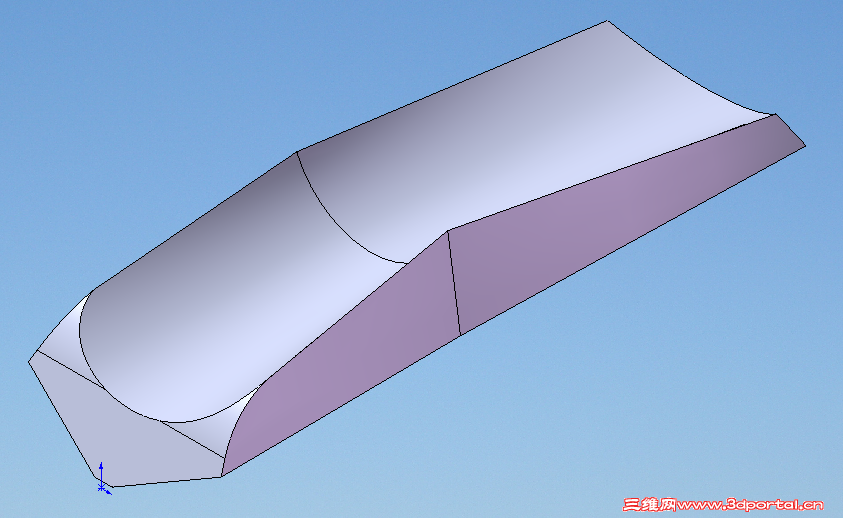

不好意思，大家说画的不准我就删了，我使用放样来做的，中间的红色你可以尺寸不变然后拉伸或者放样都可以做得出来，试试看。如果不行，我就在做一份，呵呵

bush9898 · 发表于 2011-9-13 18:38:48

画得基本正确，能发源文件吗？

ZHYJ96 · 发表于 2011-9-14 15:57:31

这是钢管厂用的导板

ykpsky · 发表于 2011-9-14 16:48:41

零件2.rar (233.98 KB, 下载次数: 67)

chuu · 发表于 2011-9-21 18:57:55

谢谢分享，学习呢........

sbiwwxf168 · 发表于 2011-9-27 19:32:22

学习下。。。。。
