阿基米德螺旋线建模问题

huhumizhou

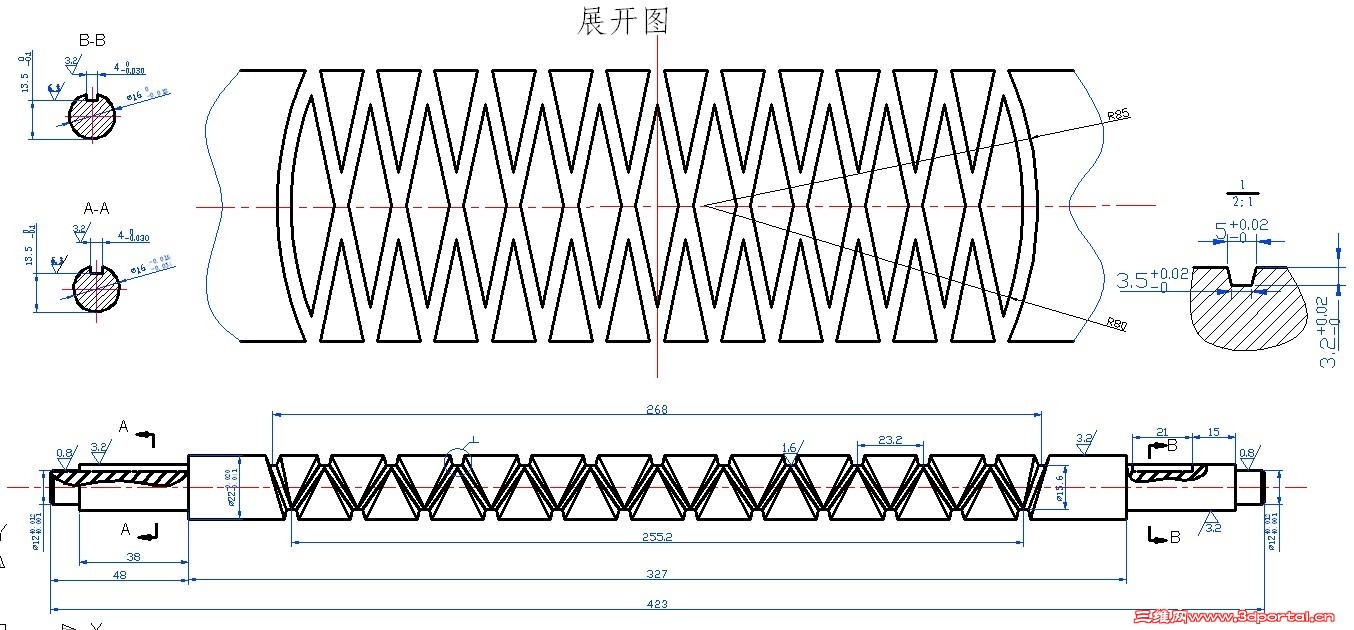

正如图所示，是一双螺旋轴
通过几种方式都可以实现他的建模
可能用的最多的还是环形折弯，但是有
1 ^; y3 v' C6 @  O% B- x( W; h一个问题就是环形折弯之后没有螺旋线，导致装配的时候不能
1 C' C) k" R, Q0 E5 w: f9 L运用槽链接，仿真就容易出问题
8 I' s6 r( H6 h2 M8 X
. F# A" t. {# A. i9 n$ B所以在这里和大家讨论下，是否可以用阿基米德螺旋线
通过扫描来实现如三维图所示的建模
图中三维是用UG建模得到的
7 _- L. ~7 `. L2 `
希望大家能踊跃表达自己的观点，有能画出来的高手分享下PRT文件
9 }  X5 ~1 G2 ?( U4 n, g9 v4 B0 |谢谢！

ganyiwei

螺旋线可用包络做出。

huhumizhou

可否发个PRT文件或者是简单的操作步骤上来
$ n* R$ L$ P- q7 _% }+ b2 H* R9 J感谢！

白辞

阿基米德螺旋线扫描切除会出现槽宽变形，不是切割面的形状，不能仿真。期待高手建模！

huhumizhou

我通过环形折弯差不多凑出个模型
0 Q; a4 [; N1 U# A0 ~# b但是不符合我要的
个别地方还没对齐
# s4 m3 _0 Z& T8 S" E. Z; s) O& z9 L1 L很粗糙感觉
大家评评吧

huhumizhou

期待高手解决问题啊
# z' M$ k3 b+ I3 S2 `% C/ I怎么个情况啊，问了好几天了还是没人来解决
顺便再问下版主，我要是下载附件的话就出来这么一网页
+ _- S7 f! ^2 F+ i* u  h$ N“贵站目前使用的 附件流量
$ V: i/ X6 h! z, u; I* u" M9 b% g授权文件已丢失或未经 伊佳E网(ejew.org) 授权
3 a4 U3 |, f- f3 |' z程序已自行关闭! 1051”
) u8 l' \% u# p9 T! ^- q& A这是什么情况？

nanfeng36

我觉得你对“阿基米德螺旋线”的方程或定义还不是很清楚。小儿科的问题，与阿基米德螺旋线没有关系。
4 h$ f' y# q& H" ~
你给的图纸用1、包络线，2、固定节距（螺距）的一个左旋和一个右旋的螺纹线，3、参数方程，x=r*sin(360*t),y=r*cos(360*t),z=P*t 至于是正弦余弦无所谓，自己调节下参数或者初始角度就能实现，这3种都能实现。
