三维模型图中如何做成这种剖面

林影 · 发表于 2011-8-13 14:33:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

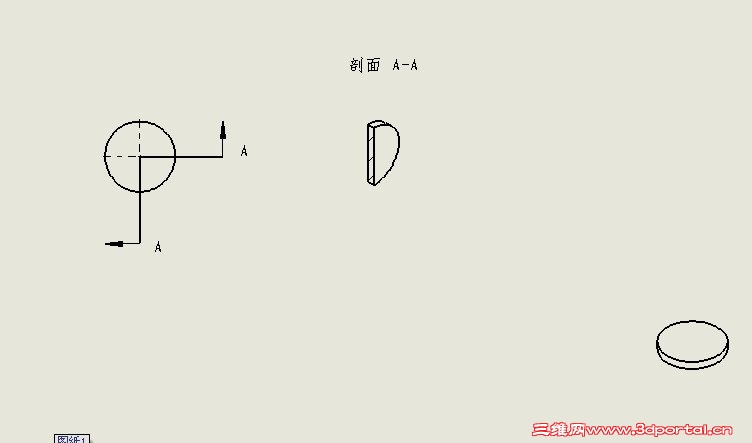

各位大侠，之前有个贴子我一直没有弄懂图1在三维模型中如何做成这种90度的剖面

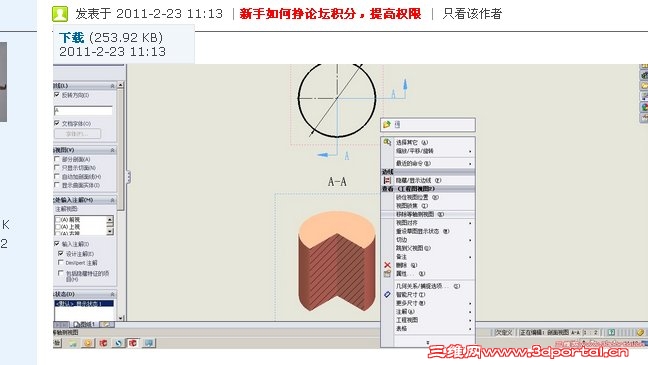

图2是高手讲述的一个方法

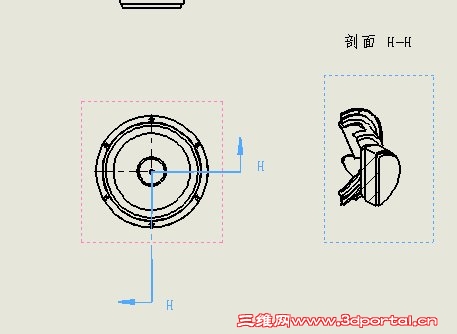

图3是我自已按图2的方法做的一个，但角度为什么不对呢？，另外之前那个贴子也有很多人不明白怎么做的http://www.3dportal.cn/discuz/viewthread.php?tid=1011974&extra=page%3D1，请版主不要册贴.
请求如何在三维模型图中如何做成这种剖面，和在工程图中如何做这种剖面，在此谢谢大家了．

林影 · 发表于 2011-8-13 14:39:36

我又用旋转部做了一个，还是显示的180度的角

阿帕奇 · 发表于 2011-8-13 16:19:38

http://www.3dportal.cn/discuz/vi ... =%C6%CA%CA%D3%CD%BC

林影 · 发表于 2011-8-13 16:42:41

http://www.3dportal.cn/discuz/viewthread.php?tid=856257&highlight=%C6%CA%CA%D3%CD%BC& {: R1 n7 p% k# B* e% }
阿帕奇发表于 2011-8-13 16:19 http://www.3dportal.cn/discuz/images/common/back.gif

难道就没有简单的方法做吗?非要用拉伸切除或者扫描切除的方法来做吗?是否可以能过剖面视图来做呢?

tbxy108808 · 发表于 2011-8-13 17:04:13

可以在装配体中做“拉伸切除”。

sxytzm · 发表于 2011-8-15 00:37:46

在装配体中做一个90度的封闭草图再拉伸切除选择要切除的零件即可。

林影 · 发表于 2011-8-15 09:35:50

还有没有其它办法的,跟上说明
1.在工程图中如何做
2.在三维零件或者装配体中如何做

阿帕奇 · 发表于 2011-8-15 09:42:03

已经告诉你了，别做他想了

营口制造 · 发表于 2011-8-16 13:51:54

提示: 作者被禁止或删除内容自动屏蔽

林影 · 发表于 2011-8-16 15:23:38

看看大家还有没有什么好的方法

fgshrl · 发表于 2011-8-16 17:32:43

好像没有，工程图有个阶梯剖你可以试试

liweisky · 发表于 2011-8-16 19:42:13

装配体做一个配置，使用一个矩形，一角的端点放圆心，拉伸切除即可

林影 · 发表于 2011-8-29 14:12:43

好像没有，工程图有个阶梯剖你可以试试
$ w! C1 a% v* P! O$ a7 A. yfgshrl 发表于 2011-8-16 17:32 http://www.3dportal.cn/discuz/images/common/back.gif

我试过了,好像不行
