如何生成半剖视图

xietianbo · 发表于 2011-8-11 09:33:06

您需要登录才可以下载或查看，没有帐号？注册

x

请高手指教,如何生成半剖视图,在帮助中找了半天也没找到,我想SolidWorks应该由此功能的?

obuieor · 发表于 2011-8-11 09:58:29

这个？

xietianbo · 发表于 2011-8-11 10:10:39

我指的是在工程图中,我想剖开一半,另一半显示未剖状态,再请高手指点!谢谢!

obuieor · 发表于 2011-8-11 10:25:14

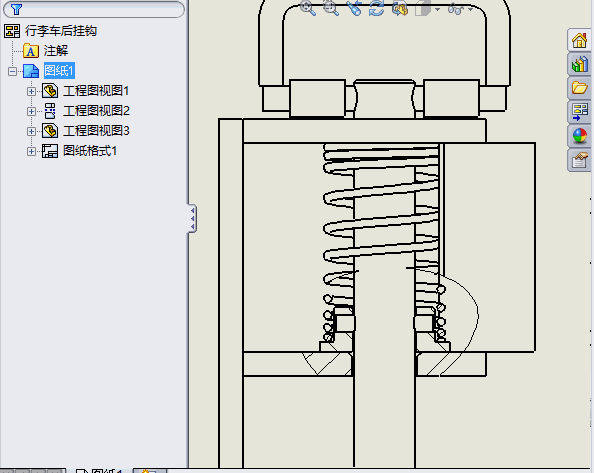

在视图布局里有断开的剖视图可以画封闭线条来指定剖视的区域和深度

阿帕奇 · 发表于 2011-8-11 11:08:24

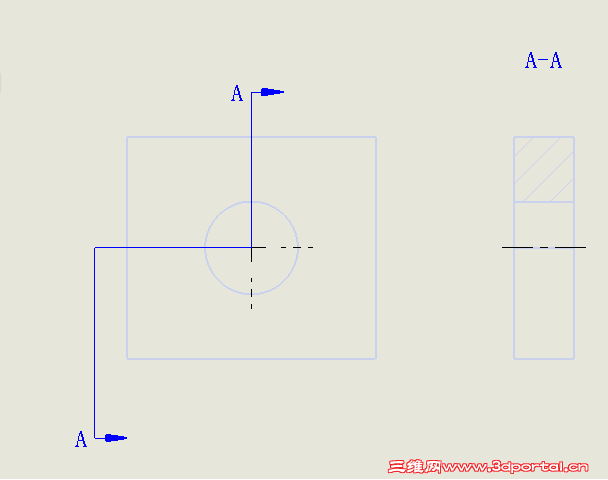

你的草图剖切线划到一半即可

xietianbo · 发表于 2011-8-11 11:38:02

画到一半后只显示半个剖视图,另一半未剖视图不能显示,还有别的方法吗,请指教,谢谢!

802210 · 发表于 2011-8-11 14:01:33

提示: 作者被禁止或删除内容自动屏蔽

阿帕奇 · 发表于 2011-8-11 14:20:02

变通一下呢

hanxuan0306 · 发表于 2011-8-11 14:25:38

楼上高手已经指出明路了

2011依然蜕变 · 发表于 2011-8-12 08:59:33

谢谢了！@学到了！

hbgw · 发表于 2014-1-10 08:57:46

原来是这样

xdyyxsd · 发表于 2014-1-10 09:38:06

还有就是用断开剖面视图命令，在需要剖的部分草图矩形，再确定剖切深度就好了

hbgw · 发表于 2014-2-14 11:41:33

请问如何修改断开的剖面图

pzhzs · 发表于 2014-2-14 12:00:03

hbgw 发表于 2014-2-14 11:41 static/image/common/back.gif, r( b a$ P `! E8 k" W
请问如何修改断开的剖面图

hbgw · 发表于 2014-2-24 09:42:12

了解，，，，，，

huodeidei · 发表于 2014-2-24 09:49:13

根据你的草图而定

c236zcj · 发表于 2014-2-24 11:32:43

可以在轴侧图上做1/4的剖视图吗（就是像版主那样的剖切线，但是是显示在轴侧图中）？

zhoucongda · 发表于 2014-2-24 20:43:08

c236zcj 发表于 2014-2-24 11:32 static/image/common/back.gif
2 E9 J/ a/ Z* t' a* D" Q$ G6 q# w可以在轴侧图上做1/4的剖视图吗（就是像版主那样的剖切线，但是是显示在轴侧图中）？

没有问题，利用8楼版主的做饭，右键点击剖视图，选择等轴承视图，剖切符号可以进行隐藏，还有一种做法，在装配体中生产一个配置，在这个配置下利用装配体特征中的拉伸切除切除1/4，让后让这个配置生成等轴承视图就行了，当让这个方法的剖切面的剖面线要自己添加。

c236zcj · 发表于 2014-2-25 13:09:43

zhoucongda 发表于 2014-2-24 20:43 static/image/common/back.gif
- W& @7 }4 `7 R9 j没有问题，利用8楼版主的做饭，右键点击剖视图，选择等轴承视图，剖切符号可以进行隐藏，还有一种做法，在 ...

谢谢了解了

方外有圆 · 发表于 2014-2-25 18:28:36

8楼的确是正解
