QQ登录

只需一步,快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步,快速开始

展开

通知

全站
11天前
查看: 6893|回复: 13
收起左侧

[求助] 请问ZG340-550H 铸钢件的切削性能怎么样?

[复制链接]
发表于 2011-8-8 13:32:56 | 显示全部楼层 |阅读模式 来自: 中国广东佛山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 lfjliu008 于 2011-8-8 14:52 编辑 0 s: Z  D3 Y" Y' C" a
4 {& [6 J6 Q& M3 Q
ZG340-550H 铸钢件, 其执行标准为GB-T 7659-2010   焊接结构用铸钢件, 为此国标新增材料牌号, 请问其后续切削加工性能怎么样?
0 F# e; r- o* _- h7 Q" L6 a: M0 n  v( q$ p$ d8 U$ O; Z: K
结构用铸钢件很有可能涉及到后续切削加工性能,能否铸造时在保证屈服强度等机械性能前提下, 改善其切削加工性能?谢谢!
发表于 2011-8-9 22:08:44 | 显示全部楼层 来自: 中国江苏常州
经正火处理的铸钢,其力学性能较退火的略高些。由于组织转变时的过冷度较大,硬度也略高些,切削性能因而也较好。目前生产中对铸钢件多采用正火方式处理。
( H+ U% P8 D. e* z) H/ a, ?$ q4 I碳的质量分数在0.35%以上的铸造碳钢件也可采用调质(淬火+高温回火)处理,以改善其综合力学性能。小型碳钢铸件可由铸态直接进行调质处理;大型或形状复杂的碳钢铸件,则宜在正火处理后再进行调质处理。
发表于 2011-8-10 00:10:02 | 显示全部楼层 来自: 中国河南新乡
ZG340-550H 要达到力学性能要求,必须经过热处理,正火或调质,切削性能没问题。
发表于 2011-8-10 09:00:05 | 显示全部楼层 来自: 美国
只要表面质量没有夹砂,铸件的加工性能一般都过得去。7 ^- _- ?4 V1 M3 d
记得早期用沙模做过一些简单形状的零件,夹砂导致刀具磨损或崩刃,那是很经常的事情了。
 楼主| 发表于 2011-8-10 09:00:54 | 显示全部楼层 来自: 中国广东佛山
本帖最后由 lfjliu008 于 2011-8-10 09:08 编辑 9 ~9 {4 G, K, q; B" m% T6 F- o

% c5 M% ^4 e' R+ k3 `! g3 P3 W谢谢楼上三位的热心回复!
2 X$ ^& p8 T% z) t; L! X不知道有用过类似的焊接用高强度结构铸钢件没有?
( S5 {0 i" i. ]. i1 M6 N我司也是初次用这种材料,  铸钢件回厂后, 发相应委外机加工厂家,  机加工 厂家反馈连崩了好几把刀具, 叫苦连天.# h3 O6 C' _+ {7 C
正在查找原因中.......
发表于 2011-8-10 21:41:37 | 显示全部楼层 来自: 美国
高强度结构铸钢件的韧性不错,你说的这个牌号的抗拉强度应该超过560MPa了,如果工艺成分里Mn成分也增加了的话,加工就稍微麻烦一些,但应当不至于崩刀,刀刃会比较快磨损,应当考虑加冷却液的。
+ \, N$ M3 x+ z4 r/ S1 p现在不少外协厂家不习惯按正常工艺管理流程,比较贪快。( ?' h7 u% |! l8 a4 y4 Y
你可以试试用标准的12钻头加冷却液和不加冷却液,各加工5个深度40的孔,算一下时间差,大概就知道这个材料好不好加工了。
 楼主| 发表于 2011-8-11 08:47:34 | 显示全部楼层 来自: 中国广东佛山
高强度结构铸钢件的韧性不错,你说的这个牌号的抗拉强度应该超过560MPa了,如果工艺成分里Mn成分也增加了的话,加工就稍微麻烦一些,但应当不至于崩刀,刀刃会比较快磨损,应当考虑加冷却液的。
3 ?/ k1 Y( f. H现在不少外协厂家不 ...
& [1 i' e+ N3 _: X; awjk8399 发表于 2011-8-10 21:41 http://www.3dportal.cn/discuz/images/common/back.gif

% i8 G! p7 D; |' \5 j  G+ s
- z0 |: q9 p& O1 K0 Y# s谢谢您的再次回复!( P; V- T0 r+ E1 M4 N. L) X; Q# |
样件已经加工完, 机加工外协厂家说崩刀具的原因是铸钢件含杂质多, 此观点仅供参考.
3 n" R( n4 T; y9 g已将相关情况反馈给铸钢件厂家, 尚无回复.& ^+ w# Z+ _6 w* K, A9 t7 k, N9 n1 h1 N0 b
估计稍后很快会上批量, 我司会特别关注此问题的.
发表于 2011-8-11 17:33:47 | 显示全部楼层 来自: 中国河南郑州
1.GB/T11352-89同JB/T5000.6-2007的对比:
) r3 i' y  v7 y  {0 s! \! RZG340-640   C    Mn      Si     S        P        残余元素2 q5 Z- L, ]' w) b6 d/ m% x
             0.6    0.9    0.6  0.04   0.04     ≤1.0  h0 O- ], l; F' v8 D
ZG340-640  正火     回火    屈服min     抗拉min
8 t9 n' X  J3 \; j6 Q+ B" Q9 }                     850      650     340           6404 C- j" C; s& [  r( B% A
以上两标准区别在于探伤标准的要求不同。4 w" A  Y4 l) s8 Y$ K
2.GB/T7659-87与Q345B的对比:
/ X7 v2 r# B1 W  ^3 r2010标准我未看到,估计ZG340-550H特性如下:
. R  r2 U" |; E" T+ lZG340-550H    C    Mn    Si   S     P    残余元素
: L9 i; k+ f* j' E2 v              0.25   1.2   0.6  0.04  0.04   ≤0.80
* U# u' `  e8 k0 M! X! y% ?ZG340-550H     屈服min     抗拉min- \& B# U5 X+ L* ?/ b
                         340                  550
1 M$ K8 _5 s2 c8 @Q345B       C      Mn    Si         S     P      残余元素7 T1 P) l5 Q2 ^  l0 g$ \* }% J
           0.20   1.6   0.55  0.04  0.04    较低% k7 D- E+ V  S$ W+ B! t
Q345B               屈服           抗拉
+ Y- w- C  f! g4 w3 W                 345                  470-630* v' l' V2 d2 J
3.分析:5 ~! R7 w( V6 |! }- |
在GB/T11352-89及JB/T5000.6-2007中,ZG340-640的力学性能取决于由碳含量及热处理规范。碳含量的增加意味着铸钢中珠光体含量的增加,力学性能自然提高。
6 `. G* N% j+ @$ @% `, w7 G* I. VZG340-585H与Q345B的化学成分接近,力学性能及焊接性能也大致接近。5 a' k7 t) w3 h- J* Q4 F; i" b2 R
而崩刀现象只能说明,ZG340-585H铸钢件热处理规则有问题,硬度过大,应作规范的正火、或回火软化后加工。
发表于 2011-8-11 17:36:21 | 显示全部楼层 来自: 中国河南郑州
我公司常年加工ZG270-500及16Mn的材料,16Mn不会崩刀,那ZG340-550H也不应崩刀。
发表于 2011-8-11 17:38:54 | 显示全部楼层 来自: 中国河南郑州
楼主说,铸钢件含杂质多,这杂质是指什么?
 楼主| 发表于 2011-8-12 08:42:01 | 显示全部楼层 来自: 中国广东佛山
楼主说,铸钢件含杂质多,这杂质是指什么?
; j6 z6 ?4 ~& Nswhjsww 发表于 2011-8-11 17:38 http://www.3dportal.cn/discuz/images/common/back.gif

' w. A4 `8 z: `9 p& S1 C; @3 R# ~- D2 d" }8 j; n# z
也谢谢楼上的热心回复!
5 N5 k% t4 h4 F+ j"铸钢件含杂质多", 这是我司委外机加工厂家的原话, 我也觉得这原因比较牵强.
$ J& j+ p+ @1 \/ t' m如楼上大家所说, 很有可能是铸钢件热处理时有问题.
发表于 2011-8-12 11:40:54 | 显示全部楼层 来自: 中国河南郑州
我公司常年加工ZG270-500,若不退火软化或局部太硬(例如焊补等),都很难加工的。$ s) G4 t4 M& ?9 Y$ C) V
何况ZG340-550H那?碰到此种情况,我们就做退货处理,要求退火软化后再加工。
% X6 A% B% W1 G: Q; n3 d再者,请楼主将GB-T 7659-2010中ZG340-550H的化学成分要求给明确一下。以供大家分析。
 楼主| 发表于 2011-8-12 13:10:23 | 显示全部楼层 来自: 中国广东佛山
我公司常年加工ZG270-500,若不退火软化或局部太硬(例如焊补等),都很难加工的。( X0 p' K" r9 `; C% c$ X6 V: ?9 Y
何况ZG340-550H那?碰到此种情况,我们就做退货处理,要求退火软化后再加工。
3 c! r, u$ }" G: e& W再者,请楼主将GB-T 7659-2010中ZG340-550H的化学成 ...
) ~- o) Z- r# i" t/ L) l" W! O$ `swhjsww 发表于 2011-8-12 11:40 http://www.3dportal.cn/discuz/images/common/back.gif

+ u" L0 C: f) E3 \! V( F
# B/ {/ d$ W9 P! j3 y/ E- B谢谢您的再次热心答复!
, h3 j6 |/ M# e# S* d% W/ S

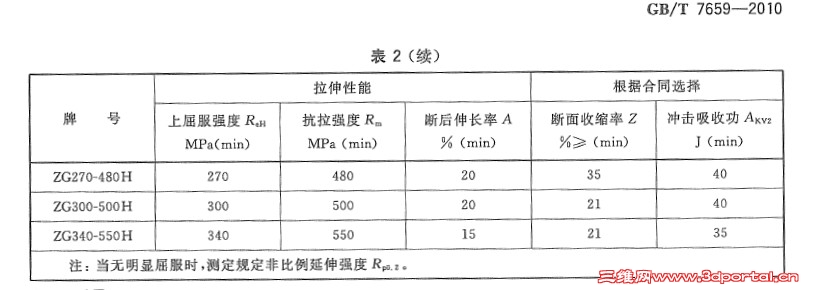

+ c6 ~- {4 c) \' ^2 }$ S现附上相关GB-T 7659-2010中ZG340-550H的化学成分及力学性能截图, 供参考.
01  ZG34-550H 化学成分.jpg
02  ZG340-550H 力学性能.jpg
发表于 2011-8-16 10:36:43 | 显示全部楼层 来自: 中国山西太原
ZG340-550H 铸钢件经清砂、去除飞边毛剌,再经正火或退火处理,后续的切削性能良好。
发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
