抽取或投影轮廓线

shier · 发表于 2011-7-20 21:04:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

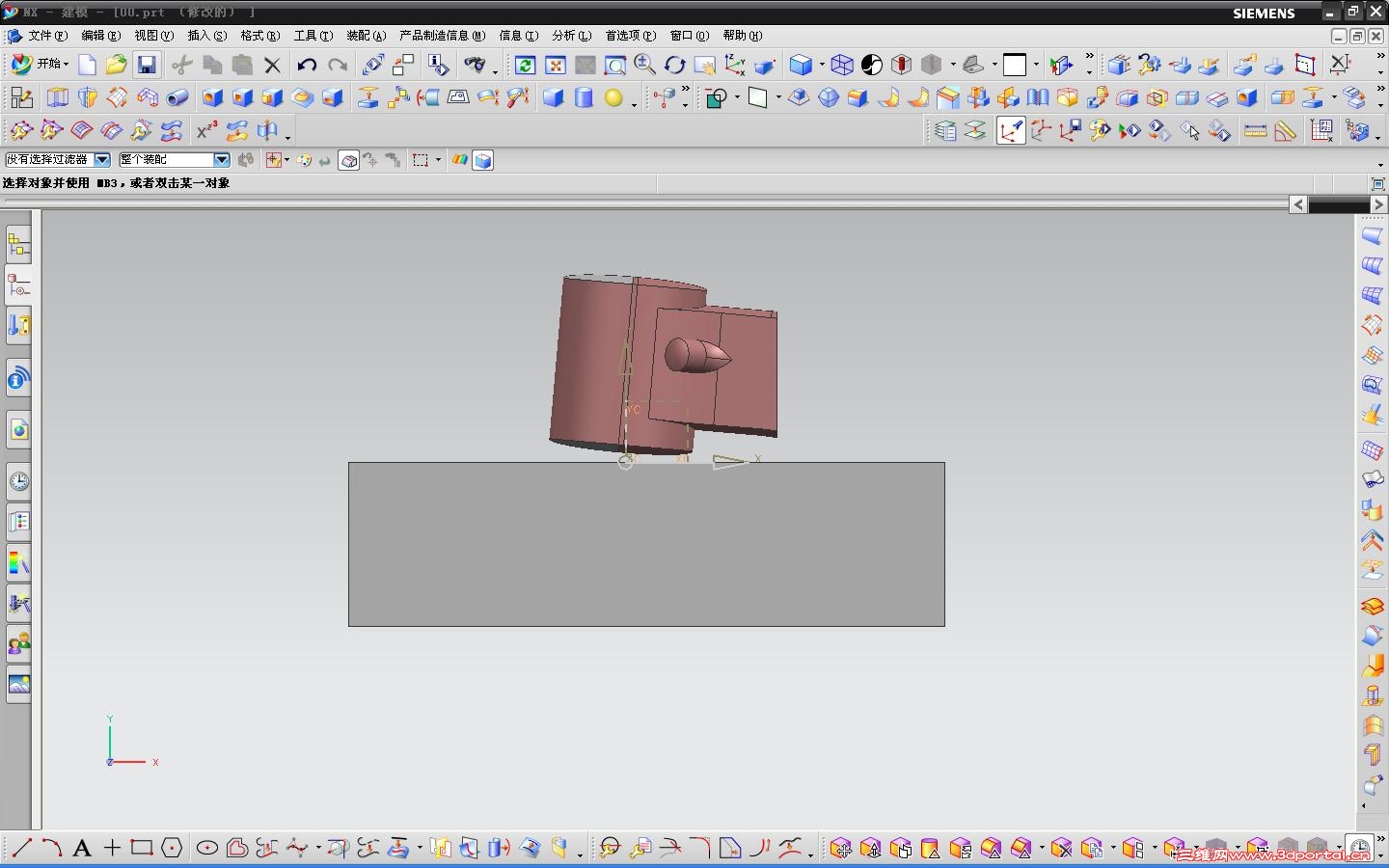

求助大家：如何抽取或投影到以下图片中上面体在xy.xz.yz平面的最大轮廓线？做出者将不甚感激。

chuanguo.rar (80.21 KB, 下载次数: 10)

WHC44 · 发表于 2011-7-20 22:24:03

不知道你做最大轮廓线的用途，由于最大轮廓线并不位于一个截面上，在实体上直接做有困难，我能想到的办法就是在制图环境下做三视图，如果需要同实体作对照，你可以把三个视图分别旋转立体状态就可以了。

weichen2008 · 发表于 2011-7-20 22:55:15

他好像是问有没有这样的命令实现，他的目的我想是为了加工上的边界吧，因为如果有自动提取或投影的命令的话可以做宏，这样就可以一次性完成操作，不过ug是目前是实现不了这样的，所以宏这步骤做不了，下面就段开了

shier · 发表于 2011-7-21 22:15:16

2# WHC44 我主要是想：将最大轮廓用于拉伸特征。如果在制图中得到最大轮廓线，我又怎能进行拉伸轮廓线？

shier · 发表于 2011-7-21 22:16:50

3# weichen2008 对。我就是为了加工最大轮廓，可否帮我再想想办法。谢啦

qq14815636 · 发表于 2011-7-30 17:26:57

搞到制图中。在导出DWG.在导入UG里面。

astrokylin · 发表于 2011-7-30 18:41:03

CATIA中的草图投影可以是轮廓线

weichen2008 · 发表于 2011-7-30 18:58:43

杨普外挂有个类似的命令但不稳定，也不能直接提取最大轮廓，也是分很多步的，其实这样命令ug应该有的，大家老寄予边界链相切链，这些链来解决问题，有时候复杂的产品是没法一次实现的，而且在这种高速的年代什么都讲究快，这种方法是行不通的，做模具简单些还行的，如果产品模型加工呢，这就哑了，还是提高不了速度，适应不强

shier · 发表于 2011-8-9 16:38:09

6# qq14815636 是个好思路回头我得试试。谢了
