怎样穿过体（有图，Prt）

shier · 发表于 2011-7-19 21:25:00

您需要登录才可以下载或查看，没有帐号？注册

x

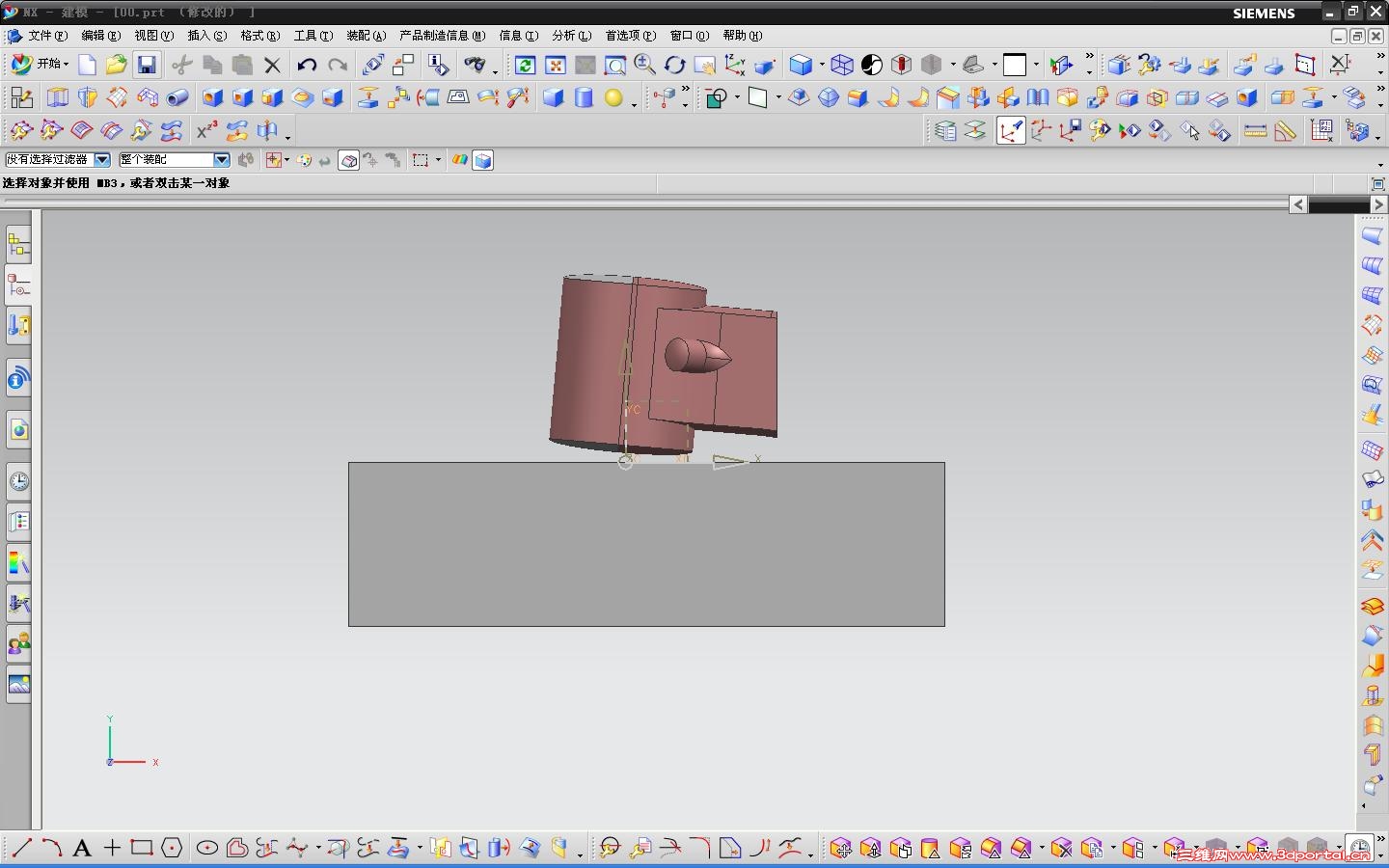

请大家指点：怎样做才能让上面的体穿过下面的体，在穿过的地方留下空洞。类似于拿上面体的最大轮廓拉伸除料。( 之前我想抽取最大轮廓后拉伸，可是在圆弧及圆柱体上总是抽不到轮廓。)谢谢

chuanguo.rar (80.21 KB, 下载次数: 11)

603803 · 发表于 2011-7-20 08:39:50

拉伸 _面的边缘

694865935 · 发表于 2011-7-20 11:46:16

二楼说的很对，拉伸时轮廓线用“面的边缘”，求差即可

shier · 发表于 2011-7-20 20:48:08

2# 603803 面多且复杂时拉伸不了呀？恳请看看

shier · 发表于 2011-7-20 20:49:56

3# 694865935 感谢指点。可是面多且乱时拉伸不了呀，恳请做一下！！！谢啦

firegod · 发表于 2011-7-21 06:39:12

基本的常识操作。。看来要努力呀。

shier · 发表于 2011-7-21 22:18:29

6# firegod 越是看似简单的东东就怕你做不了呀？

mcseven11 · 发表于 2011-7-23 16:53:01

回家下来看看。。

mcseven11 · 发表于 2011-7-23 16:55:24

楼主的意识是不是类似模具（对于复杂的体）。把要拉伸的体作为产品，出去的体作为模仁。分下模就出来了~

shier · 发表于 2011-7-23 22:33:44

9# mcseven11 拉伸出料后的地方用于模具冲孔。

wjljp2046 · 发表于 2011-7-24 09:48:38

本帖最后由 wjljp2046 于 2011-7-24 10:19 编辑

图像 161.png

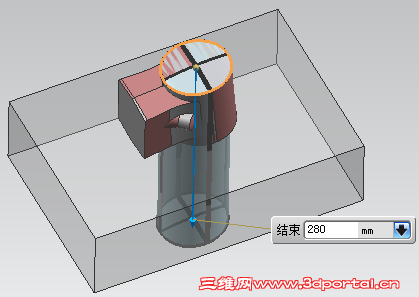

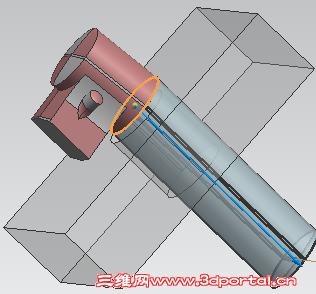

先使用拉伸，选取面的边缘，拉伸方向为-yc轴，注意选择上下的面分别拉伸。右侧方形的只需拉伸一次。

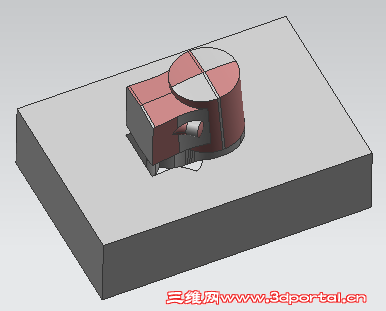

图像 163.png

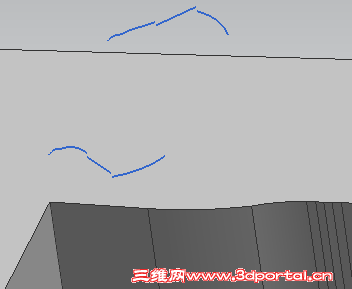

调整视图为俯视图，使用“抽取——轮廓线"命令抽取轮廓。

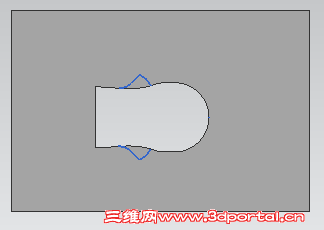

图像 166.png

使用直线命令，连接轮廓线。

图像 168.png

创建拉伸，将上面连接的线进行投影。

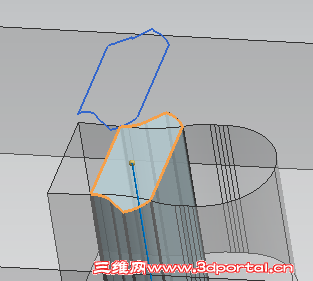

图像 169.png

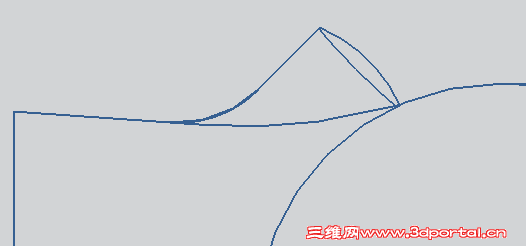

这个结果感觉两个突出的部位不准确。从工程图看不应该是尖角。

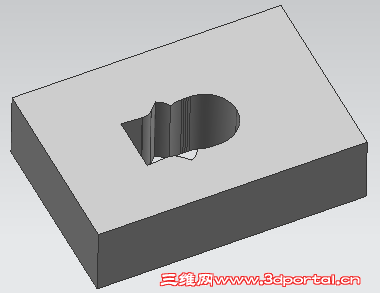

图像 162.png

应该有更好和更准确的方法的，比如包络体之类的。期待高手出现。

shier · 发表于 2011-7-24 21:22:44

11# wjljp2046 对就是这样。谢啦。我也在期待有更好的方法？

502206956 · 发表于 2011-7-24 22:25:55

用同步建模把上面的实体延伸在减就好了
