[2D官方教程] 高效CAD教程:用中望CAD参数化功能解题

[复制链接]
发表于 2011-6-28 10:19:07 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
CAD绘图有不少习题,有些题目可以通过普通的绘图方法解决,思路比较清晰,但是有些题目看上去难度较大,甚至想几天也无法用几何绘图法做出来。我们可以换一个思维,用CAD里的参数化功能来做。今天我们就尝试一下,用中望CAD2011的参数化功能来解题。7 T7 F( Z7 P4 J9 Q

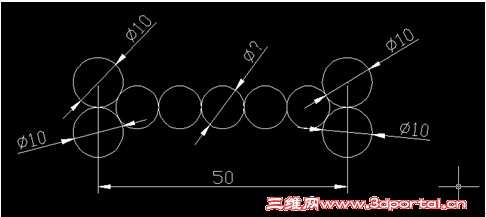

如下图,初看上去小圆的绘制无从下手。6 ~  {+ {7 x8 S/ V+ m
/ |8 \$ ], |0 L( K
, f+ r( G1 d# z# y* `
' J2 h, C% q8 \* F) r

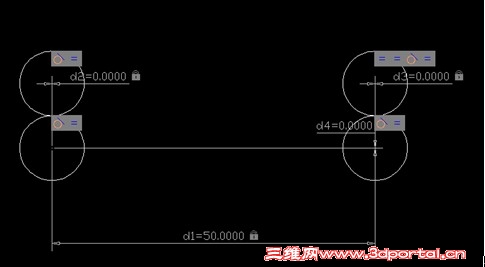

首先,把好绘制的先做了,四个大圆弄出来,直径10,全部等大约束,水平和垂直尺寸固定。最后随便找个圆的夹点拖动,必须保证整体不变才算约束到位了。
, G2 v3 S2 `  u$ m. o1 v0 g$ x 2.jpg 7 }* |( A3 j" Z6 k$ o' b0 X; e

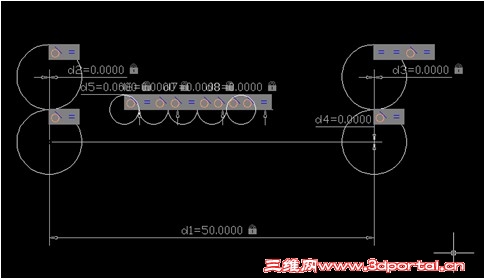

! p$ F0 F" h! T& w9 j然后绘制五个相连的小圆,等大约束,直径不定,尺寸约束它们等水平线。检验方法同前面一样,拖一个小圆的夹点,保持小圆队形不变即可。& m; X. P3 m/ z2 d  n0 [
3.jpg   m9 \" {  {: M4 f1 }9 H3 S4 L

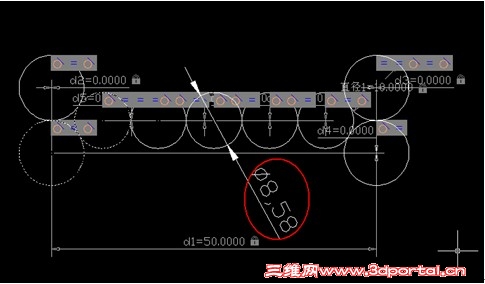

最后把小圆和大圆相切约束,完成绘图。可以测量得到小圆的直径大小。: M* S2 W6 o( p, ?3 D* m% `1 A" p6 r
