SW可以实现三维标注吗

YN_URUS

) @: I3 m$ j/ p/ @. s从1997 年1 月起，美国机械工程师协会( ASME)联合制造业巨头共同发起关于三维标注标准的起草工作。2003 年7 月，该标准被美国机械工程师协会批准为三维建模新标准。随后，UG，PTC，Dassault 等公司将该标准应用于各自的CAD 系统中，对三维标注技术进行了支持，使三维实体模型作为唯一制造依据成为现实。作为该项技术的发起者之一，波音公司在最新的波音787 项目中首次应用了该项技术，并将它命名为基于模型的定义( Model Based Definition，MBD) 技术，引起了飞机制造技术的重大变革。
       solidworks对这方面的支持如何？

eryuefeng_dsj

sw2010就可以进行三维标注。

YN_URUS

2# eryuefeng_dsj
& b8 Q6 C# |6 a' k. }
在什么地方，一直没发现

mechkk

简单，我经常这么干，你把零件放成轴侧图，然后一标尺寸，就是三维的了

ffda

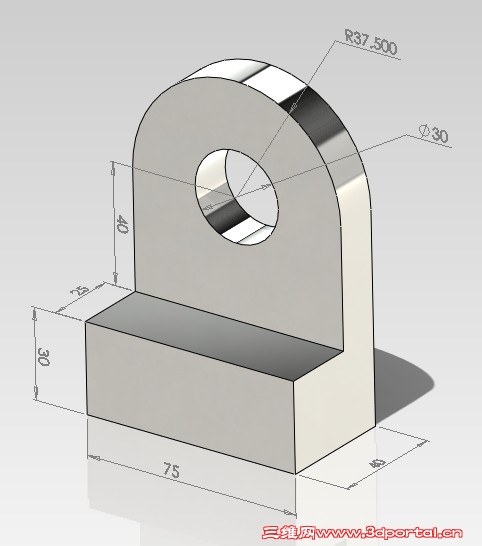

是这意思么？

SWJINGLING

我做的怎么标注不是实际尺寸，有没有好心人发个教程。。。。。。。。。。。。

cxtech

自动插入三维尺寸？怎么弄的

lihuanfei

菜单   插入 》 模型项目》

ffda

其实有时候三维标注比两维标注有用，更加直观！

YN_URUS

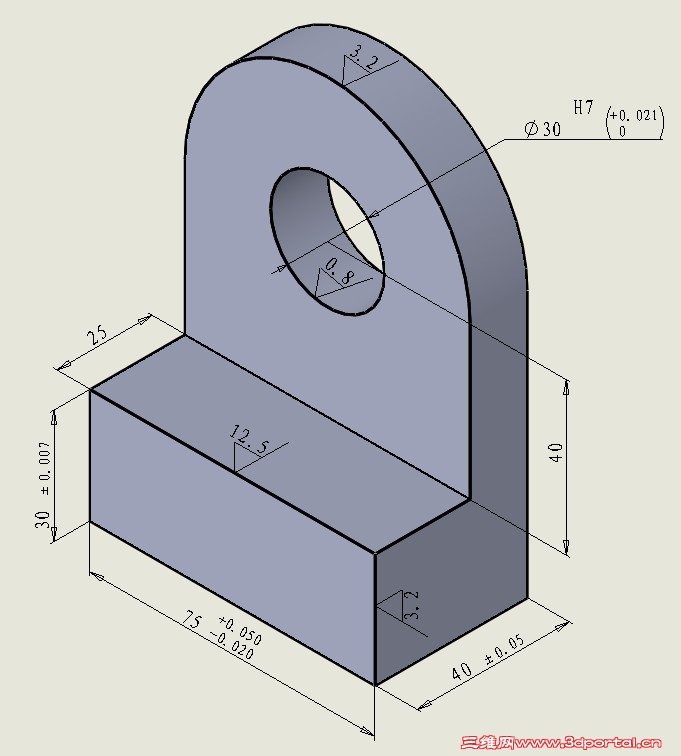

是这意思么？
- c4 N( l9 j5 z1912433
9 M8 |/ G5 D1 U, Q# N6 Sffda 发表于 2011-6-27 15:18 http://www.3dportal.cn/discuz/images/common/back.gif

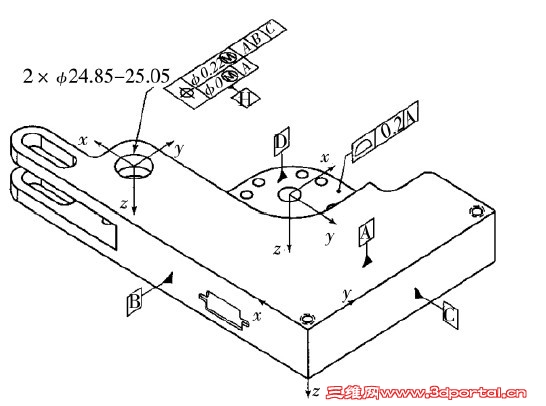

/ P8 Y+ c- T. B# V这是CATIA弄的，遵循美国三维标注标准

ffda

要SW工程图里可以实现！
) i$ q, y0 ?) z* l

SWJINGLING

没有好心人发个教程   。。。。。。。。。

gooogle

装配图要是能标注三维尺寸就好了，在模型项目下，用处很多。。。只是暂时不知如何 实现。。。

YN_URUS

装配图要是能标注三维尺寸就好了，在模型项目下，用处很多。。。只是暂时不知如何 实现。。。
gooogle 发表于 2011-6-29 11:57 http://www.3dportal.cn/discuz/images/common/back.gif

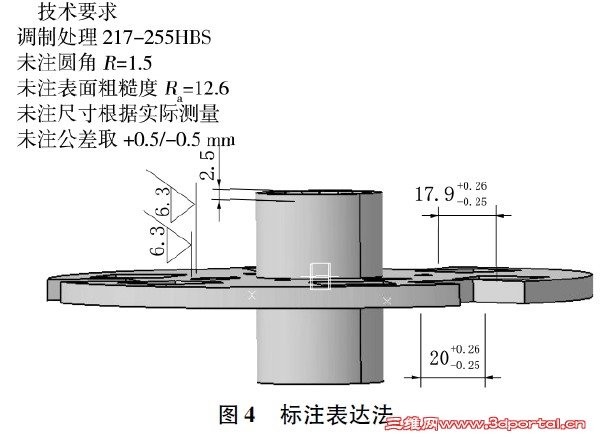

. Z3 g( r2 r, n) C$ y9 M三维标注技术是在三维数字化实体模型上对产品尺寸、公差、制造技术要求等非几何制造信息进行组
- h1 j* ?7 k0 ]* Z织、表达、操作管理的一项技术，它使得用一个集成的三维数字化实体模型来完整表达产品定义信息成为现
" N$ g6 E4 S7 m: t- B0 T实,依据三维标注技术建立的产品三维数字化实体模型如图。三维标注技术将产品的几何形状信息与尺寸、公差、制造工艺信息通过一个完整的三维数字化实体模型来表达，改变了传统的由三维数字化实体模型来描述几何形状信息，而用二维工程图来定义尺寸、公差和制造工艺信息的分步产品数字化定义方法。同时，三维标注技术使三维数字化实体模型成为生产制造过程中的唯一依据，改变了传统以工程图作为主要制造依据，而三维数字化实体模型仅仅作为辅助参考依据的制造模式。
: ?+ B5 m9 t; T/ D" U/ n% t

YN_URUS

在机械加工中有累积误差，在设计意图的表达中，也会有类似的“累积误差”产生，二维工程图只是设计意图的表达方式之一，而不是唯一方式，采用三维标准，省去转换二维工程图纸，将最原始的设计信息传达到生产制造部门，生产制造着依据最原始的设计信息，方便领会设计意图，实现设计意图的“一次装夹”完成大部分或所有工序。减少设计意图的累积误差，提高效率，尤其再较复杂的产品上，二维工程图已出现设计意图不能很好表达到位的瓶颈。

maj2003

12# ffda 烦请加下我的QQ  有事情

maj2003

12# ffda

- ^) L2 p* K: G) s/ c忘了贴我的QQ号了  349251120

mihuchong

好像只能在模型文件中可以实现，在工程图中标注的尺寸不是三维尺寸，而是投影尺寸。
