请问圆柱面的加强筋如何画才好？

zyyyqy · 发表于 2011-6-13 16:57:53

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 zyyyqy 于 2011-6-15 13:16 编辑

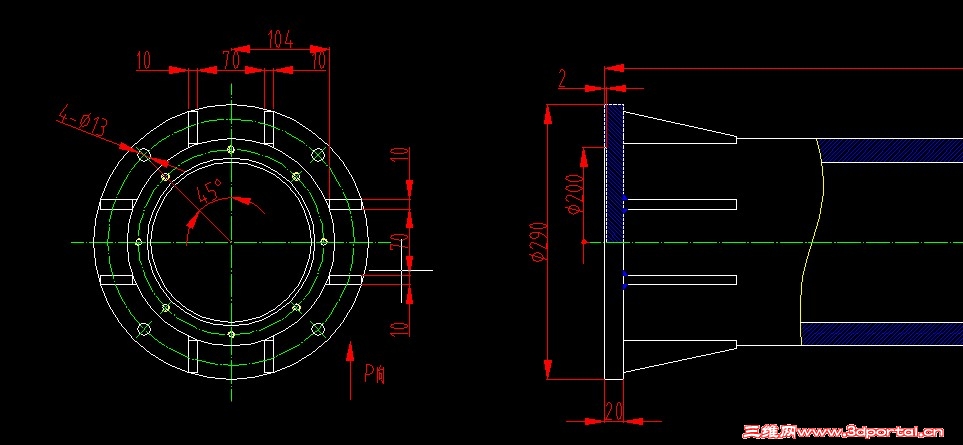

请问圆柱面的加强筋如何画才好？

bensoon · 发表于 2011-6-13 21:15:56

上图再详细点描述你的问题.....

阿帕奇 · 发表于 2011-6-14 08:27:11

上个图

xftqb · 发表于 2011-6-14 11:38:17

本帖最后由 xftqb 于 2011-6-14 11:42 编辑

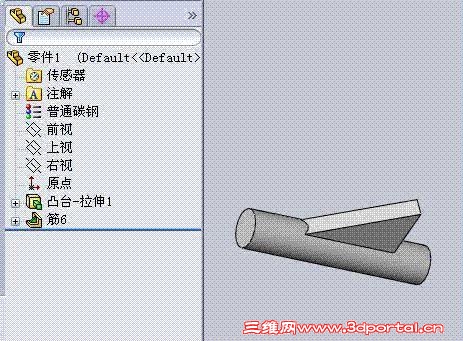

园柱面加强筋图片及原文件(sw2010)。

panxin812 · 发表于 2011-6-14 13:44:37

我试过了，楼上的可以

zyyyqy · 发表于 2011-6-15 09:19:24

贴图的时候总是说图片格式无效 jpg格式60多k 怎么回事？

zyyyqy · 发表于 2011-6-15 13:29:31

由于浏览器原因一直没能上图片，现在好了，要感谢一下江南版主的耐心指导！
也谢谢大家的热心帮助，但是问题还是没有解决，希望大家多多指导！

阿帕奇 · 发表于 2011-6-15 15:55:33

直接画一个，充分利用底面与圆柱面煮好约束，然后阵列即可

中国槐 · 发表于 2011-6-15 16:36:09

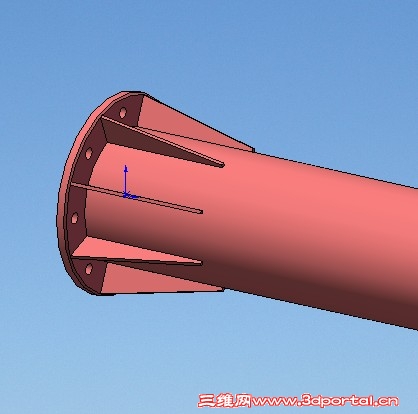

加强筋的方向不好，最好是沿法兰圆的径向方向排布。(谁能告诉如何贴图？只好好附件了，浪费大家的流量了。)

xuezhongfei2002 · 发表于 2011-6-15 22:15:39

楼主画的筋板挺好看，但现实中我们不可能将筋板与圆柱结合出加工成凹弧行！

mihuchong · 发表于 2011-6-16 13:10:33

我一般用拉伸做，然后阵列。

xp4525244 · 发表于 2011-6-16 14:32:59

楼主画的筋板挺好看，但现实中我们不可能将筋板与圆柱结合出加工成凹弧行！
' S2 M0 j0 k6 y- @: `/ ixuezhongfei2002 发表于 2011-6-15 22:15 http://www.3dportal.cn/discuz/images/common/back.gif

不明白您的意思。三维就是一个拓补的过程，现实中您的筋也要焊接吧，您想想焊接后是不是就看不见了呢。
所以这个筋的做法没有错的，如果非要追求完美就在做筋后加上焊缝吧。

绝一斩 · 发表于 2011-6-16 16:15:44

中国槐画的不错啊，呵呵，赞一个，学习了！
