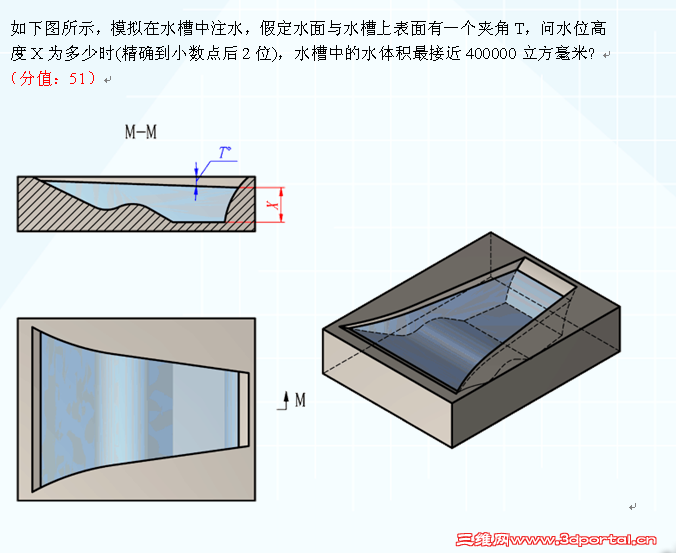

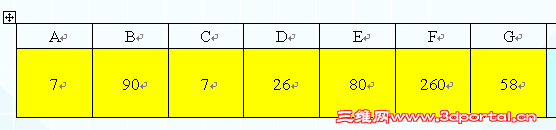

这种槽怎么切？下面的题目怎么做？？

ajin19880825

5 A$ [3 v" P$ V
7 h* J2 o* y$ p1 k# p8 W. w9 o9 I

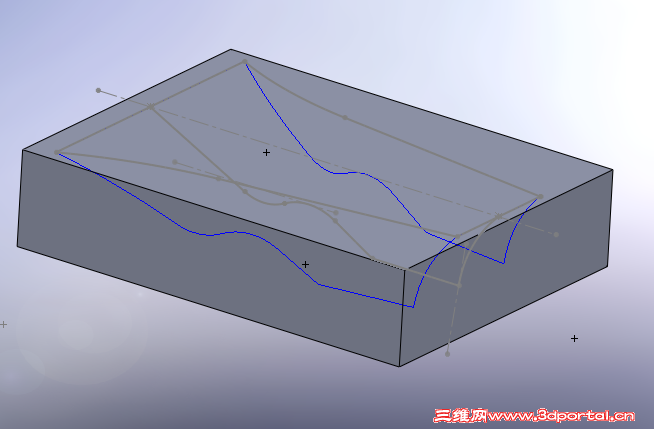

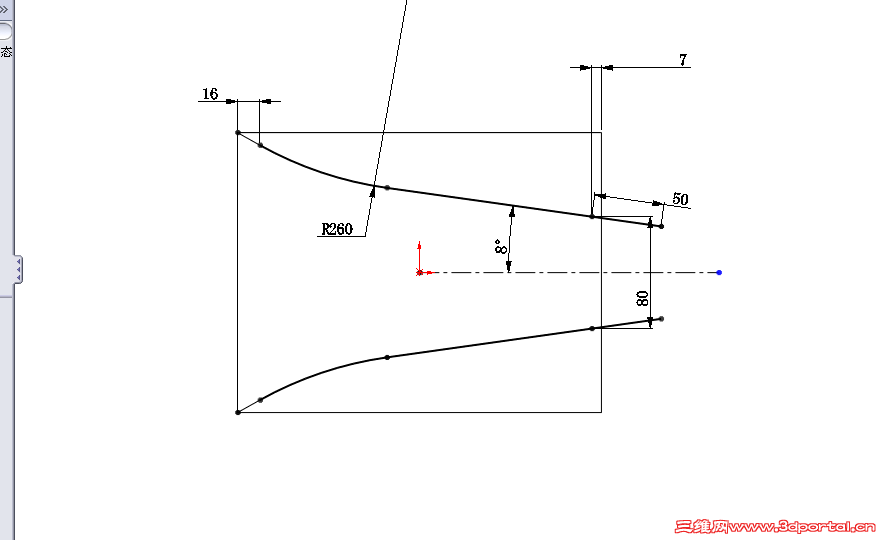

* b+ S3 {) f% ^' }* N* h) Y这是我画好的曲线 下面不知道怎么做了
6 o5 `7 }. n8 r6 N- p# d
/ |5 k; B, g; B8 U: [; l" k! q
- k; F, v. p3 d& E9 Z
! Y# \1 c: @- m8 C

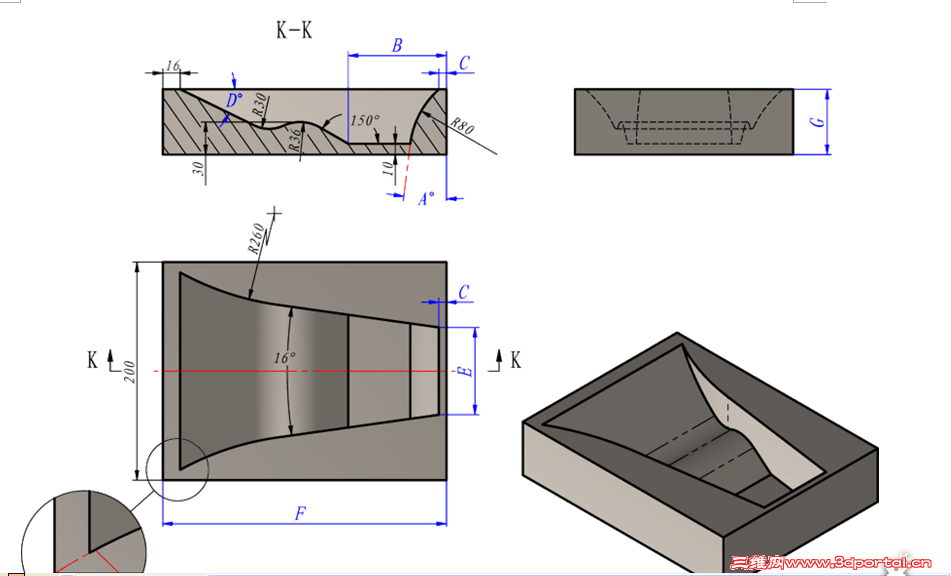

4 m1 Q9 D: R% \8 c0 `1 r% u8 A! F最后还有一个题目 很有意思

shanshan1

用切除到面就行

beifanglong

做了一遍，有点麻烦。用扫描切除。

shuna

用组合最简单

大隐于市

这个还是比较简单的~

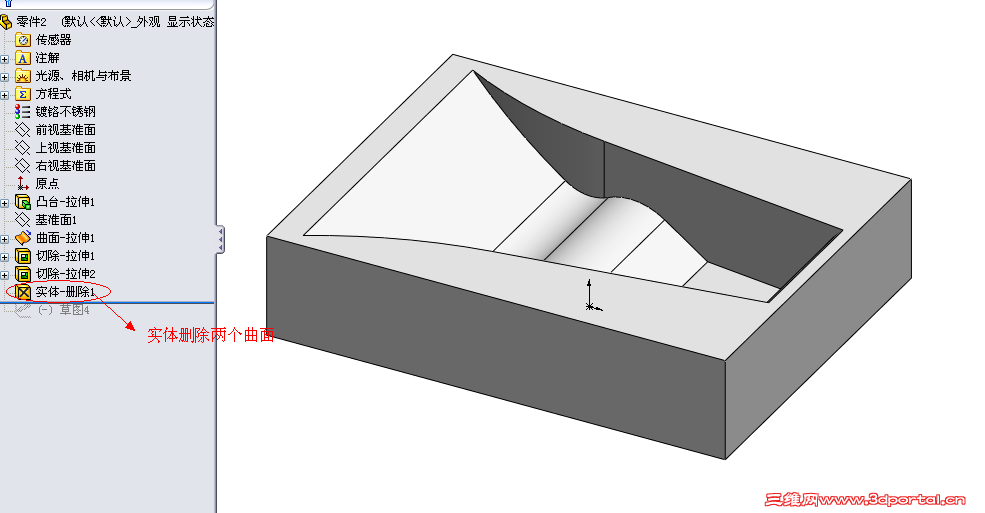

如下图所示

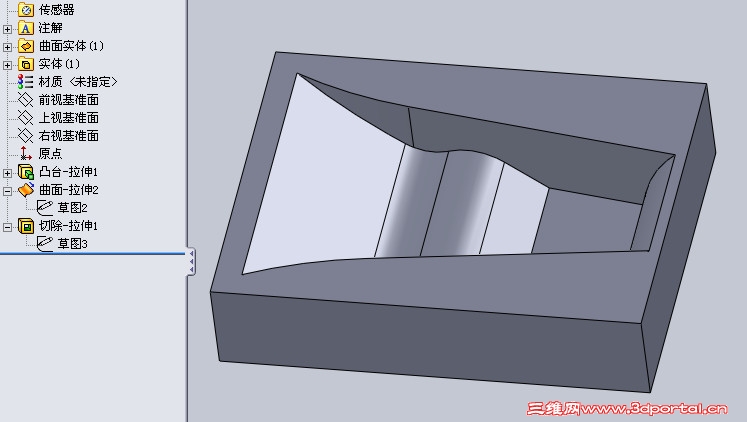

( O: K( l8 w' E$ f先将草图2纵向拉伸曲面
( W! A1 ^! e& W$ \3 i然后上表面绘制草图3
向下拉伸切除（成形到一面），选择拉伸曲面即可。
7 H; F" @1 Q* B2 I* e" K

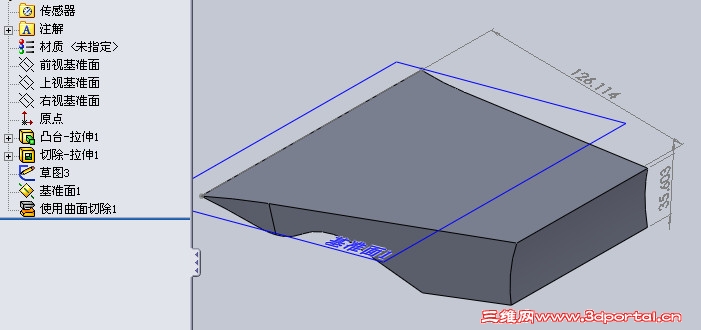

体积的话我想的是
做出切槽形状的实体
( L* H) `& k) p2 A, d$ U1 p7 b2 ~0 N然后做夹角为T的基准面
以基准面切除
0 r) _$ U. K' V/ `0 L+ {剩下的体积即为所求。

bensoon

扫描切除吧......

秋韵舞-江枫

% a6 P" N) g' n/ c
2 s. J; D; M. E9 E5 I* z6 t% v这题可以这样做：

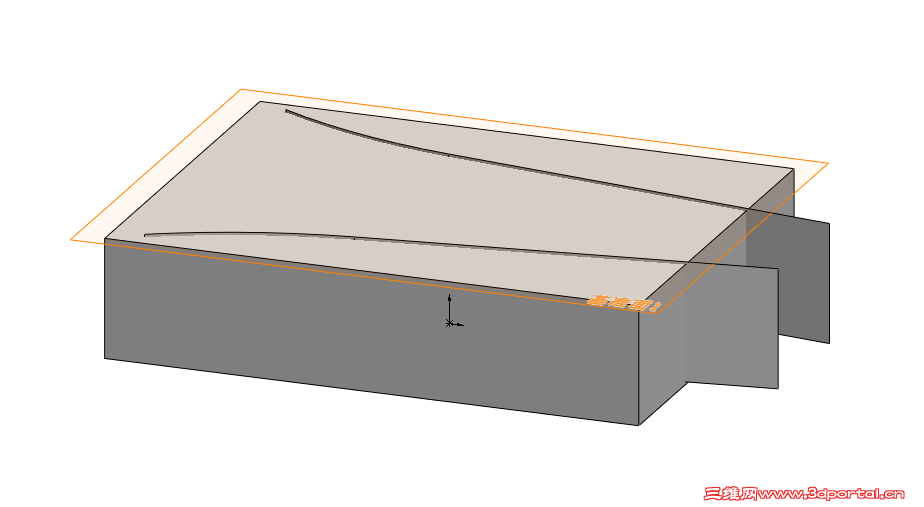

- L" k( c0 _+ O# ~! f" n第1题. 在上视基准面上拉伸一个凸台，这个不用上图吧：）然后切出所需要槽如图：

6 Z' n1 b6 F9 r5 j* B6 d, _2 ]第一步：在凸台上新建一个基准面1，高于平面1mm，基准面1上新建草图2：
! d2 v: ]+ m3 w  Q

6 W+ e% P4 }& e) X' ~2 n第二步：曲面拉伸草图2：
$ Q! i9 p! a' S7 ?6 ]3 K8 A
/ \2 z+ o* U. u
) ?0 `% F4 k- I; E

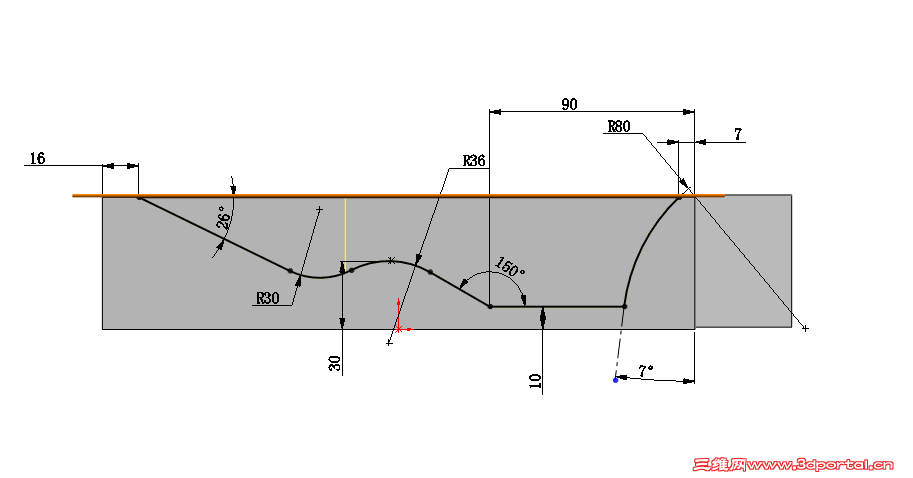

第三步：在前视基准面上新建草图3：
+ j8 Q% {9 l) d- @5 Z  i6 f. K1 w
4 e, i2 D" w9 L  d* r* k$ W

. P$ [5 G) [) ]/ z第四步：切除拉伸，点草图3

3 A) r) g" _  ~

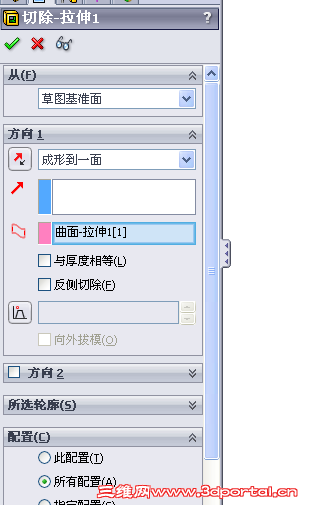

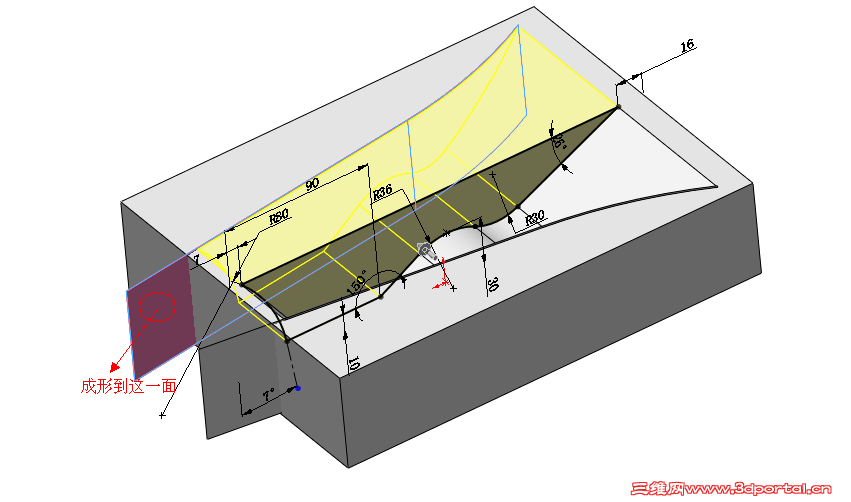

切除拉伸的终止条件如图：
8 e( [/ @- m+ O% }
7 P( n- ~  ?& r! q7 l7 ?
! u+ }2 `4 G/ c% K3 l+ a# u$ j
3 v! }! `1 S/ o' b& _第五步：重复上述切除拉伸，切除另一边
) d5 o8 |: F7 u1 `7 E9 s


  Y( i. `+ W/ Z( ^第七步：删除或隐藏曲面，完成！
$ O! Y1 m! f/ \; E! Y; D$ v
' C8 ~) k' G* r+ C

0 {  Q3 U* [! }+ ]- K2 l+ W第2题如图示尺寸即可：
' s1 L# Y3 X; q0 M9 d
5 ~* s) o. N! H2 C: w
, l7 U( |* ^4 D( V4 `

附源文件： 零件.rar (528.61 KB, 下载次数: 12)

2011-5-31 22:18 上传

点击文件名下载附件

81130549

1.拉伸，2.只做2个曲面，3.拉伸切除，2个方向的终止条件为：拉伸切除到指定面。

beifanglong

用拉伸切除成型到指定面，比扫描切除简单。

w_hs1

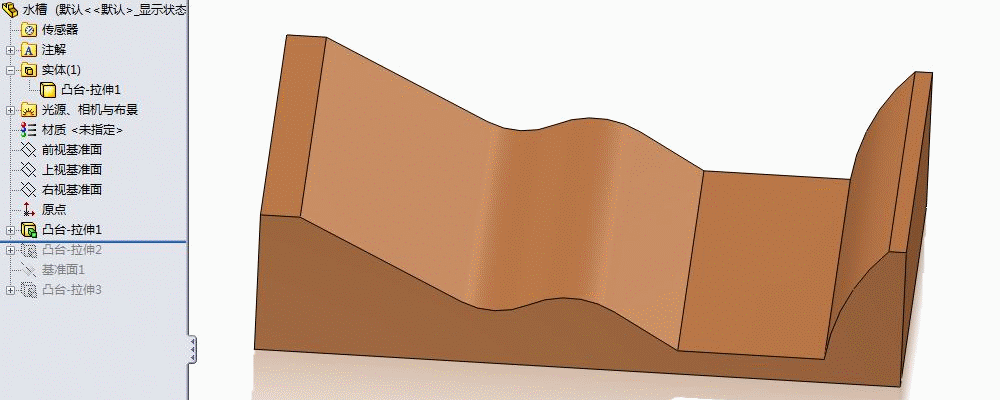

    此问题建模只要两个拉伸，不必建立曲面。只是楼主缺了一个左端槽口的宽度尺寸，我估计应该是180mm。

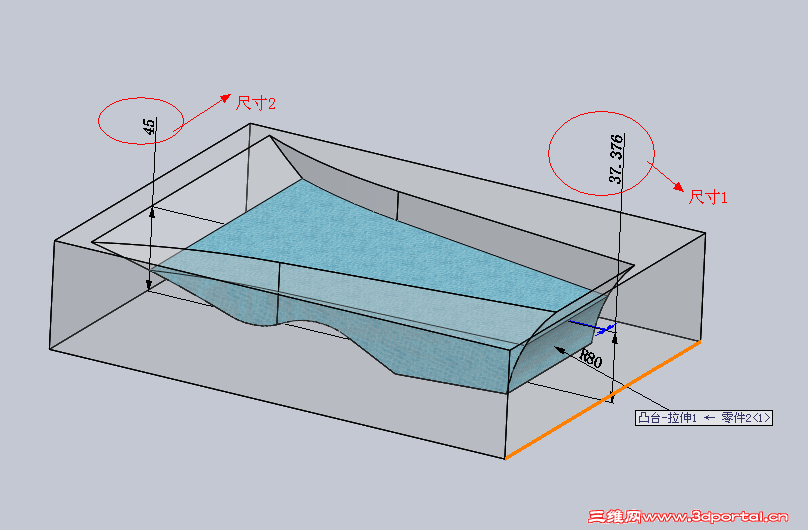

0 u) G# ^" S& V$ \    关键的是如何得到注水深度X，楼主可以参照闷大关于“体积宏”的帖子。楼主的贴图中缺少了一个角度T的值，我估摸大概是1°，也懒得用“体积宏”，先测出未灌水时的体积，再根据不同的注水高度测量注水后的总体积，采用二分法，用了2分钟，测得注水高度应为29.6691mm。

/ l/ U: a. r4 |; ^2 i/ ?
0 e6 o7 T, C3 [( L9 W( t

大隐于市

0 ~3 `3 W0 y0 \8 i  w3 ^ 13# w_hs1
: ]4 s3 A  B: \# z& i% [& y0 {" s$ {图中有个局部放大图
: y: E+ \; g4 K4 K: Q  ]所以左边线的尺寸是确定的
我理解的是角点在左下角的45度线上。
如果T=1度
我算得的结果是X=33.49毫米
/ |3 B& X, v7 w7 x水的体积为：400000.38立方毫米。
4 J) y' R, F' B- P1 W9 W$ U
" x" E% ^  n5 m源文件：
4 j7 \/ Y# a5 m7 g! q1 S 切槽.rar (82.86 KB, 下载次数: 7)

2011-6-1 12:56 上传

点击文件名下载附件

sunrays110

这个特定体积对应的X，可用软件的优化设计，自动得出！

秋韵舞-江枫

    此问题建模只要两个拉伸，不必建立曲面。只是楼主缺了一个左端槽口的宽度尺寸，我估计应该是180mm。
- p% b5 W1 T- ^4 V- s- o" C3 u    关键的是如何得到注水深度X，楼主可以参照闷大关于“体积宏”的帖子。楼主的贴图中缺少了一个角度T的值， ...
w_hs1 发表于 2011-6-1 08:18 http://www.3dportal.cn/discuz/images/common/back.gif

+ g; l, \; X' D4 @3 |1 @

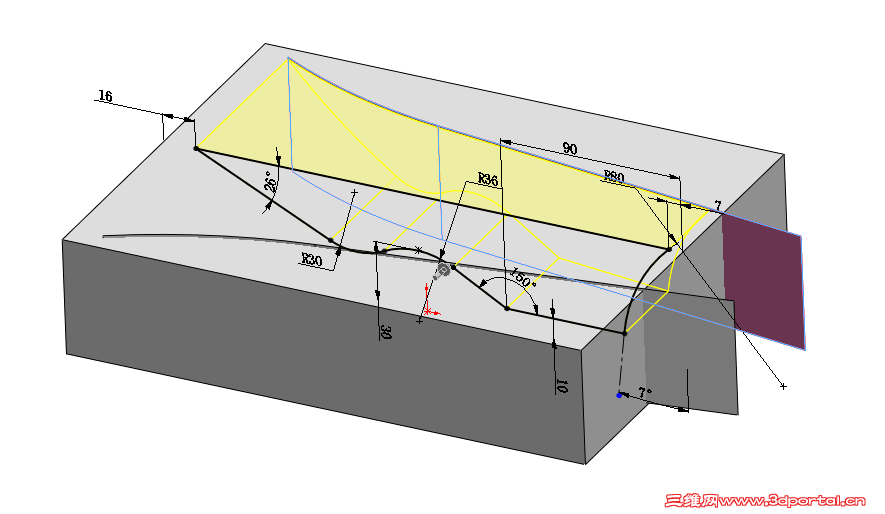

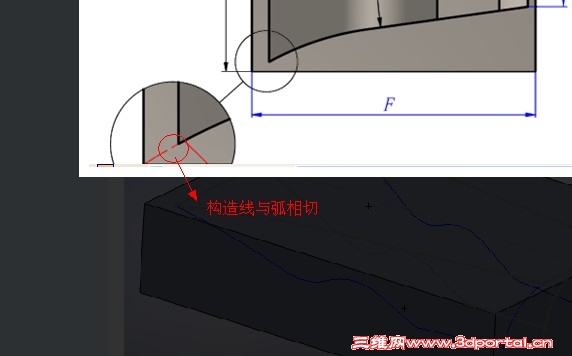

宽度尺寸没有，但是图中已经给出几何约束，如图：

9 q- j2 t2 X3 n( ]

大鹿

都是好样的
ajin19880825 发表于 2011-6-2 13:29 http://www.3dportal.cn/discuz/images/common/back.gif

得到那么人士幫忙，而且都是極具價值的回覆，仁兄居然這樣回應，小樣啊！
