这个图怎么画出来？

jingdizhiwa · 发表于 2011-5-25 22:40:29

想求助右下角剖视图部分的画法，这六个剖视表示的意思是螺旋线的起始和结束部分是和测量圆相切的（三个点）。

123.pdf (117.79 KB, 下载次数: 136)

qlqq123456 · 发表于 2011-5-26 14:10:11

建议就用零件的剖面图，然后在在drw里面画那几个圆，最后把圆与视图相关。

qwerabcd · 发表于 2011-5-26 21:07:21

俺洋文不好，楼主能否给翻译一下？

jingdizhiwa · 发表于 2011-5-26 21:33:21

2# qlqq123456

没看明白！那六个剖视图外面的圆实际上是不存在的，它们是在实际中检查铸件时使用的。

jingdizhiwa · 发表于 2011-5-26 21:40:01

3# qwerabcd

这个零件实际上市在圆柱上有螺旋槽，就想剖视图上和展开图上表示的，螺旋槽的起始和结束的时候都是依靠三个检查圆来确定形状的，其中剖视图xyz三点是零件和检查圆的切点，三个检查圆也相互相切，剖视ABC是在展开图上可以看见其剖视的位置，这个位置叫做膨胀楔；DEF叫做填充楔，我想不用翻译里面的图也是看的很明白的。

jingdizhiwa · 发表于 2011-5-27 22:36:45

哦，没有人应征啊

gxj528 · 发表于 2011-5-28 14:48:33

楼主最好贴个图出来看明白些

jingdizhiwa · 发表于 2011-6-11 22:15:34

楼主最好贴个图出来看明白些
) y) I( ?6 S: X$ b0 _gxj528 发表于 2011-5-28 14:48 http://www.3dportal.cn/discuz/images/common/back.gif

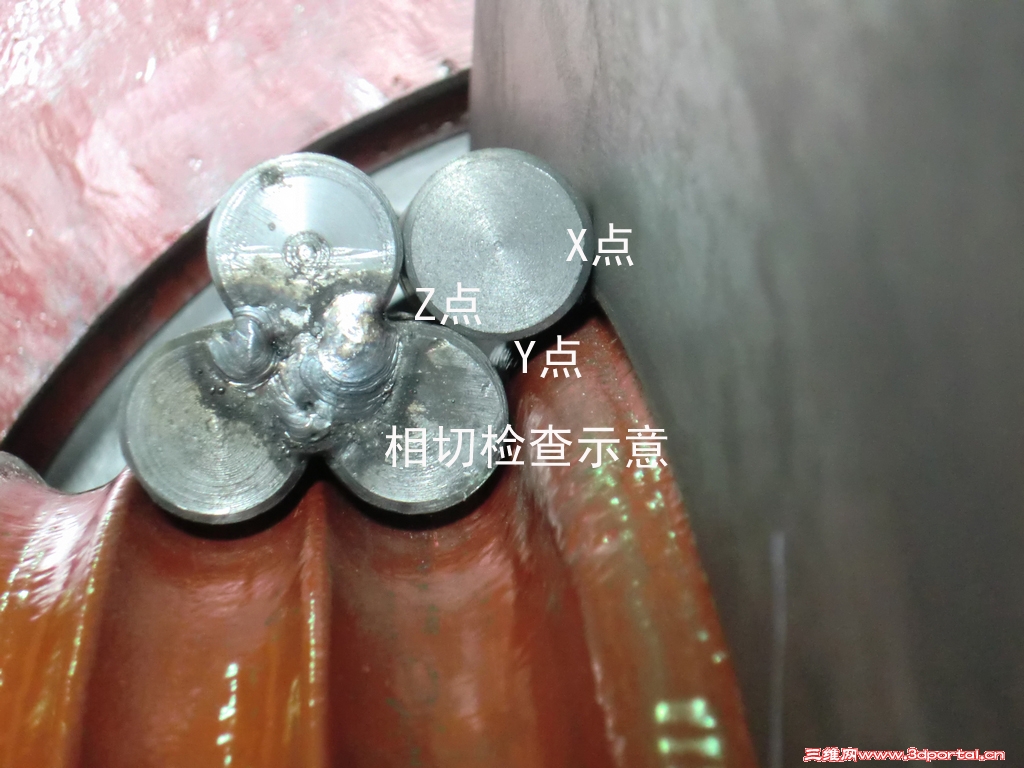

这个是检查时候的样子，就是剖视图其中的一个位置。

whazd · 发表于 2011-6-12 16:01:28

小白不懂，帮顶

shbxjb · 发表于 2011-6-12 16:35:17

提示: 作者被禁止或删除内容自动屏蔽

zhimalvdou · 发表于 2011-6-14 17:17:34

看不明白支持一下
