关于AUTOCAD里布局的一些问题，请高手指教！

sdren888 · 发表于 2011-5-20 15:47:46

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 sdren888 于 2011-5-20 15:53 编辑

虽然工作两年了，但是以前绘图都是用CAXA来完成的，算是有一定的基础了，现在想学AUTOCAD，但是对布局的一些问题总是搞不懂，希望有高手能够指教一二：
1、如果在模型空间里有很多图纸，建立几个布局分别打印，但是他们的比例不一样，要怎么设置才能使诸如标注、文本等是1:1的比例不变呢，就是说在模型空间里只有一种标注样式，但在不同布局里能1：1的显示出来。
2、有没有一些好用的CAD插件，可以直接插入粗糙度、基准符号、序号及生成明细表等。
请高手不吝赐教，新手共同出力把帖子顶上去，有热心的网友可以加我QQ：506531372，或者有这方面讲的比较清楚的电子书能分享，不胜感激。

hhj10117 · 发表于 2011-5-21 09:32:51

提示: 作者被禁止或删除内容自动屏蔽

suiyuner · 发表于 2011-5-21 10:32:29

PCCAD 就可以插入标题栏，明细表等等，好多东西，建议你用那个软件

ghfj888 · 发表于 2011-5-21 10:45:08

本帖最后由 ghfj888 于 2011-5-21 10:46 编辑

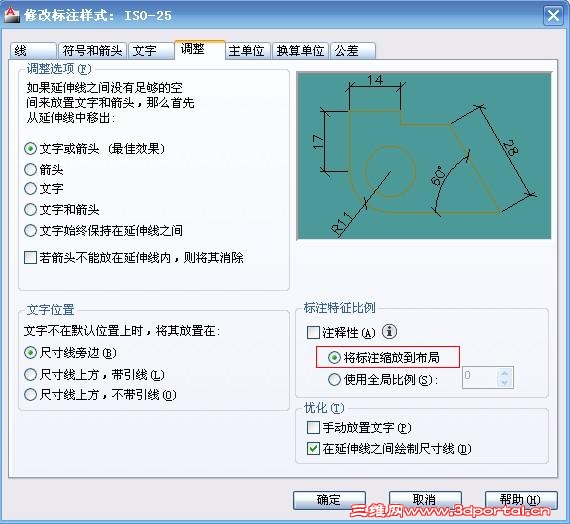

1. 将尺寸样式缩放比例改成“按标注缩放到布局”，然后再在布局中标注，不过不推荐你这样做。
2. 用AutoCAD Mehchanicla 吧。

wangsy1 · 发表于 2011-5-21 12:54:18

1，模型空间中只画图形，标注、图框均在布局空间中做；
2，建议用ACM，也就是它的机械版。

rgyzgwh · 发表于 2011-5-30 19:55:56

一般模型空间绘图，布局空间打印等。
论坛中有一些好用的CAD插件：比如燕秀等。自己在论坛搜索一下，多的是。另外论坛中有很多的教程的。

qteyly · 发表于 2011-6-1 21:19:33

使用清华天河吧，这些都不用设置
