100SWB求个简单零件的有限元分析。。

梧桐桩 · 发表于 2011-5-19 07:44:52

本帖最后由梧桐桩于 2011-5-19 16:26 编辑

零件很简单，但是小弟不会啊，实在是汗颜啊，看来有空要好好学一学了。
还烦请各位会的朋友帮帮忙。。。小弟在这先谢过了。。
一共4个模型，外形结构上基本一样，只是尺寸上会有区别，我以STP格式上传。

下面一张图片是受力简图，零件是用两个螺母通过“通孔”固定在某个支撑面上，
受力点是那根圆棒的最上点，受力方向如图，力大约为500N。整个零件材料为45钢

求结构的有限元分析结果，最好详细点。小弟在这里先谢过各位了！！

251143210 · 发表于 2011-5-19 07:44:53

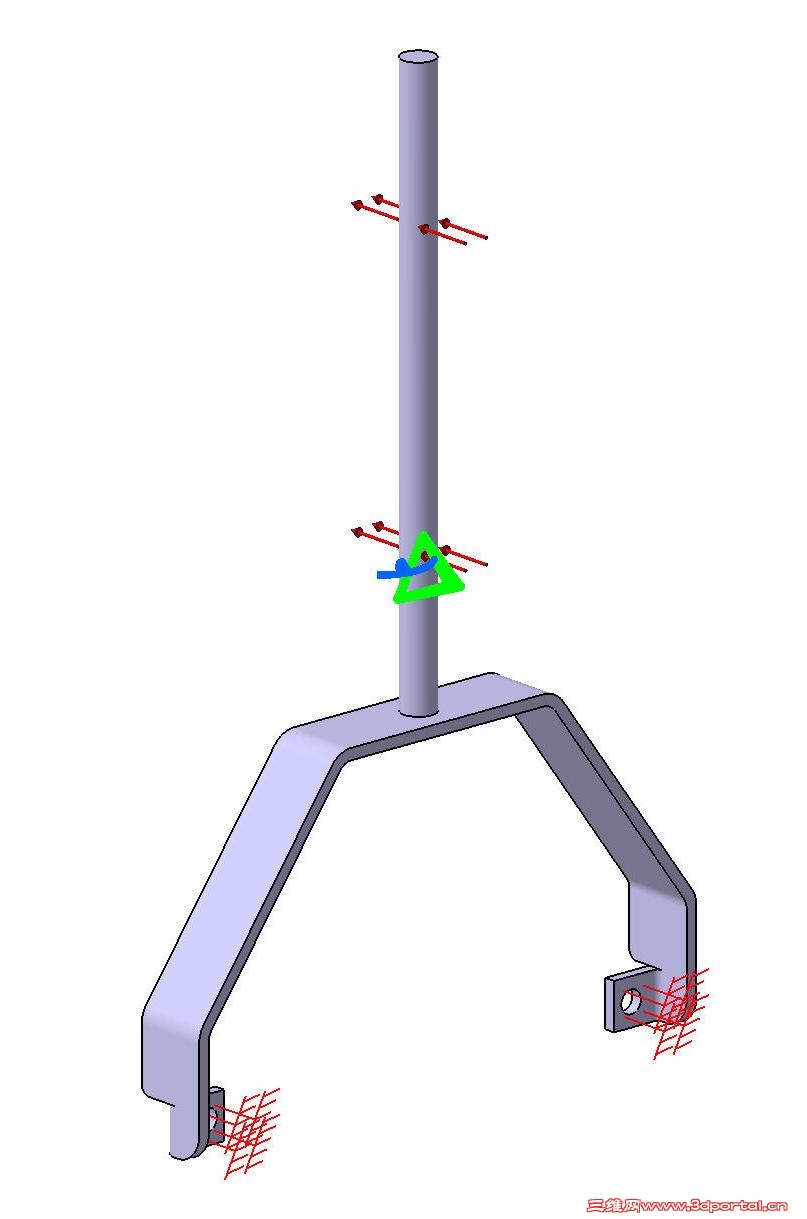

你看下，，是不是你想要，附件里的模型已经加上载荷及固定，你运行下计算即可。

251143210 · 发表于 2011-5-19 13:04:08

我这儿模型无法打开，检测下你自己能否打开这个 stp 文件

梧桐桩 · 发表于 2011-5-19 14:34:23

我这儿模型无法打开，检测下你自己能否打开这个 stp 文件& z/ S, S8 v x" P0 {% r, Y
251143210 发表于 2011-5-19 13:04 http://www.3dportal.cn/discuz/images/common/back.gif

不是吧，模型我是用CATIA画的，然后保存成STP各式的，我自己能打开这些文件啊

251143210 · 发表于 2011-5-19 14:36:03

解压后，我用V5R20 无法打开，用sw也无法打开

梧桐桩 · 发表于 2011-5-19 16:27:34

解压后，我用V5R20 无法打开，用sw也无法打开
* I. X9 \7 N/ o; Z* J3 y251143210 发表于 2011-5-19 14:36 http://www.3dportal.cn/discuz/images/common/back.gif

又上传了4个模型的二维图。。这次应该能打开，只不过要麻烦您自己建模了。

梧桐桩 · 发表于 2011-5-19 22:02:33

你看下，，是不是你想要，附件里的模型已经加上载荷及固定，你运行下计算即可。
2 U- x% ~4 u$ ~. `* H251143210 发表于 2011-5-19 19:03 http://www.3dportal.cn/discuz/images/common/back.gif

我要能自己运行计算就不来论坛求助了。。
我要的是分析好的结果。
不过还是感谢你，但这不是我想要的，何况还只有一个。

251143210 · 发表于 2011-5-19 22:57:39

分析文件较大，故只给了加载好的模型，我这用的是2011，不知道你用的什么版本，相似的你只需更改下模型，加载对应约束皆可。我这儿大致计算过，固定用的耳板处受力超的有些猛。

251143210 · 发表于 2011-5-19 23:43:06

因未见于此手柄连接的相关件，采用的是刚性壁固定，分析出来的结果值会偏大。

梧桐桩 · 发表于 2011-5-20 07:35:02

因未见于此手柄连接的相关件，采用的是刚性壁固定，分析出来的结果值会偏大。. k+ k/ c, `( G8 E' @
251143210 发表于 2011-5-19 23:43 http://www.3dportal.cn/discuz/images/common/back.gif

结果值大无所谓，我上传4个模型是为了形成对比性。只要在同一个工况下就可以了。
估计你还是不明白，我要的是能一目了然就能看出结构的东西。而不是你提供的半成品。。
http://www.3dportal.cn/discuz/viewthread.php?tid=1016983&highlight=
这是我以前发的一个帖子，他们回答的就是我想要的那种。。
