特殊配合公差的标注

wangzhenghua · 发表于 2011-5-2 07:36:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

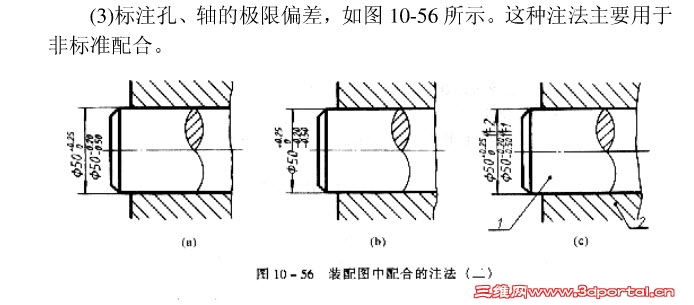

请问在工程图中如何标注出如下图所示的配合公差？
2011-5-2 07-36-55.jpg

渊博士 · 发表于 2011-5-2 10:33:52

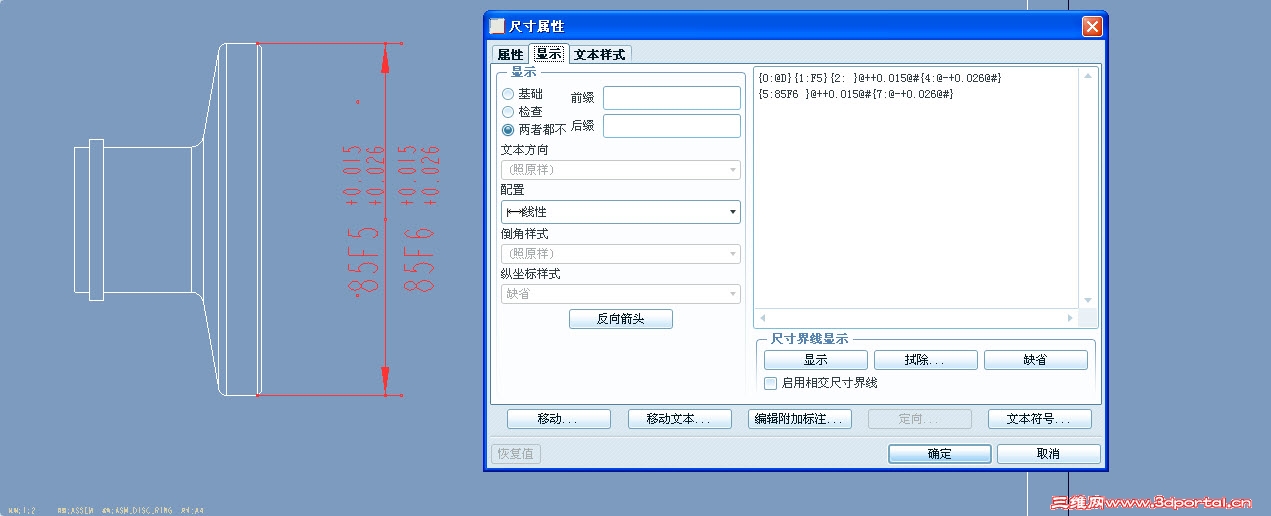

自动标注：把*.dtl和config.pro里面的tol_display都改成yes 再把尺寸属性里的象征更改为加减就可以了，注意右边的小数位数也要改，默认是一位，像你这里就应该是三位了。另外设置成yes前与后建立的零件和工程图反应会不同，试试就知道了。
手动标注:第一，" @#++0.015@#@-+0.026@#"(注意引号不要，第一个@前面有个空格，没这个空格上下公差会有点叠加。)第二，把生成的标注里的那个D改为O（是欧不是零）再输入你想要的尺寸再加上公差（实际上就是手动改标注文字）

ganyiwei · 发表于 2011-5-2 15:02:50

这样的情况就用注释做吧！

ganyiwei · 发表于 2011-5-2 15:07:11

标注一次得到一个尺寸，另一个尺寸就用注释做，这个难点就在于标注一次要得到2个尺寸。。。孔和轴。。

wangzhenghua · 发表于 2011-5-3 06:19:46

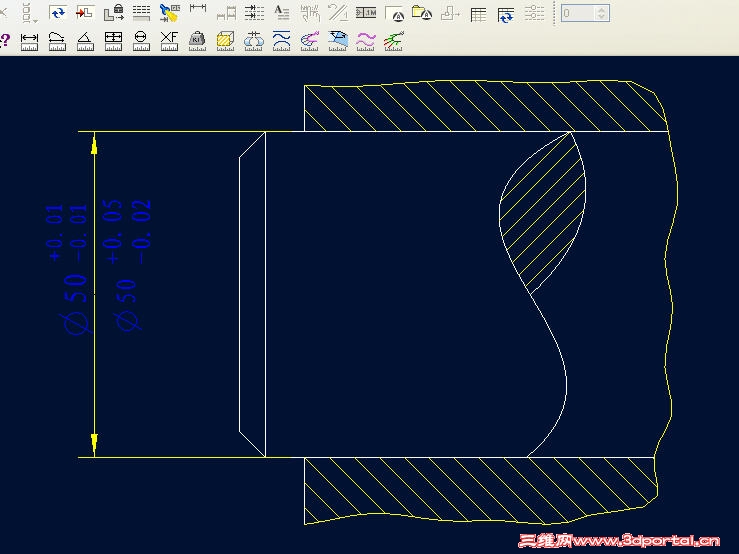

我做出来了，可以一次标出两个，如下图所示：
2011-5-3 06-20-59.jpg

谢谢各位的回复！

happylk · 发表于 2011-5-4 11:33:18

可以添加下标准公差，然后选中尺寸，右键属性里面更改比较方便。
